Режекторний фільтр на зв’язаних лініях
Номер патенту: 54127
Опубліковано: 25.10.2010
Автори: Самсонюк Олег Васильович, Оборжицький Валерій Іванович
Формула / Реферат
Режекторний фільтр на зв'язаних лініях, що містить діелектричну підкладку, на одній стороні якої розміщено металевий екран, а на іншій - вхідну і вихідну мікросмужкові лінії передачі, які з'єднані проміжною зв'язаною мікросмужковою лінією, який відрізняється тим, що містить з'єднані між собою додаткову зв'язану паралельну мікросмужкову лінію, кільцеві відрізки та реактивний елемент, причому реактивний елемент встановлений між кільцевими мікросмужковими лініями.
Текст

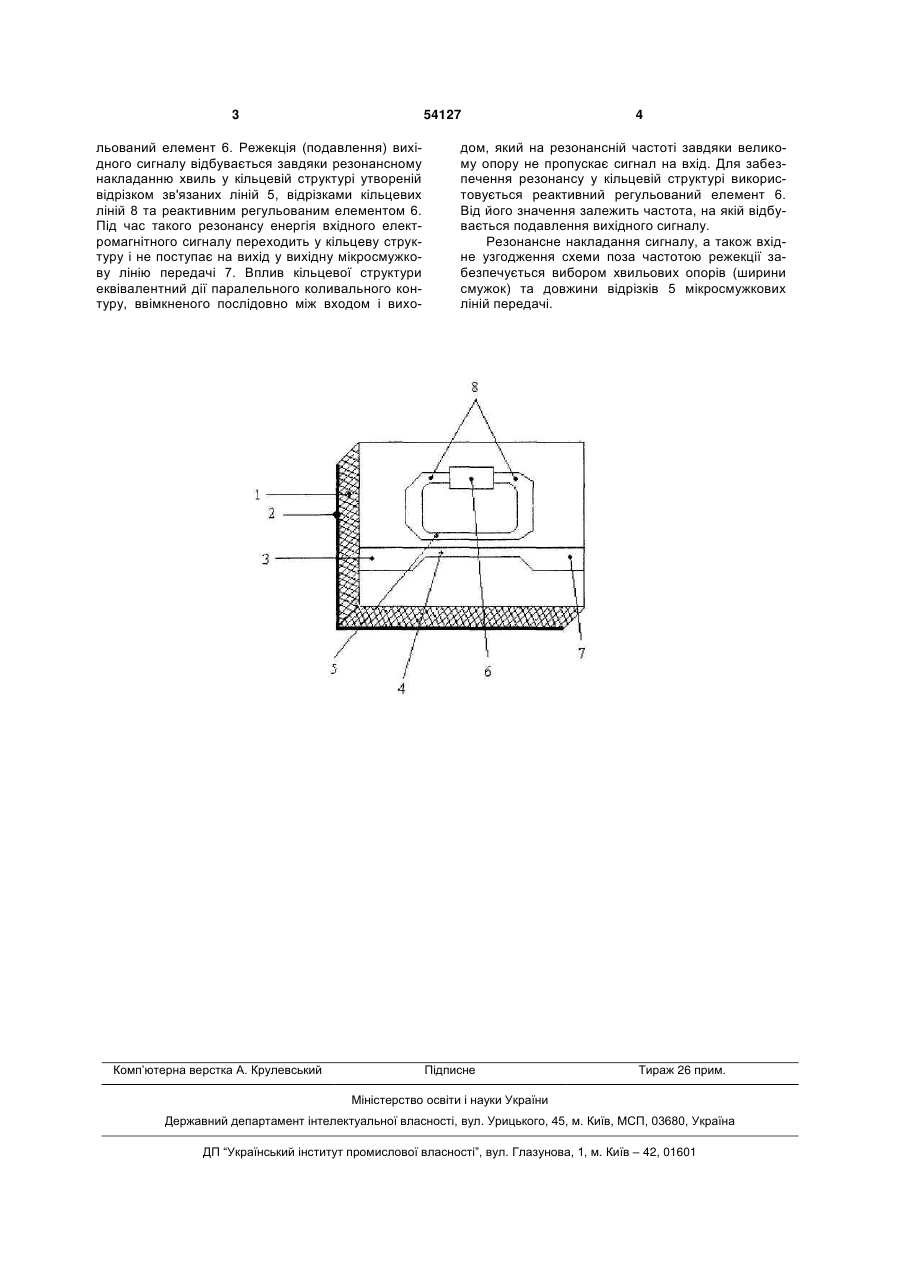

Режекторний фільтр на зв'язаних лініях, що 3 54127 льований елемент 6. Режекція (подавлення) вихідного сигналу відбувається завдяки резонансному накладанню хвиль у кільцевій структурі утвореній відрізком зв'язаних ліній 5, відрізками кільцевих ліній 8 та реактивним регульованим елементом 6. Під час такого резонансу енергія вхідного електромагнітного сигналу переходить у кільцеву структуру і не поступає на вихід у вихідну мікросмужкову лінію передачі 7. Вплив кільцевої структури еквівалентний дії паралельного коливального контуру, ввімкненого послідовно між входом і вихо Комп’ютерна верстка А. Крулевський 4 дом, який на резонансній частоті завдяки великому опору не пропускає сигнал на вхід. Для забезпечення резонансу у кільцевій структурі використовується реактивний регульований елемент 6. Від його значення залежить частота, на якій відбувається подавлення вихідного сигналу. Резонансне накладання сигналу, а також вхідне узгодження схеми поза частотою режекції забезпечується вибором хвильових опорів (ширини смужок) та довжини відрізків 5 мікросмужкових ліній передачі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBand-elimination coupled-line filter
Автори англійськоюOborzhytskyi Valerii Ivanovych, Samsoniuk Oleh Vasyliovych
Назва патенту російськоюРежекторный фильтр на связанных линиях
Автори російськоюОборжицкий Валерий Иванович, Самсонюк Олег Васильевич
МПК / Мітки
МПК: H01P 1/20
Мітки: режекторний, зв'язаних, фільтр, лініях
