Спосіб обігріву ректифікаційної колони

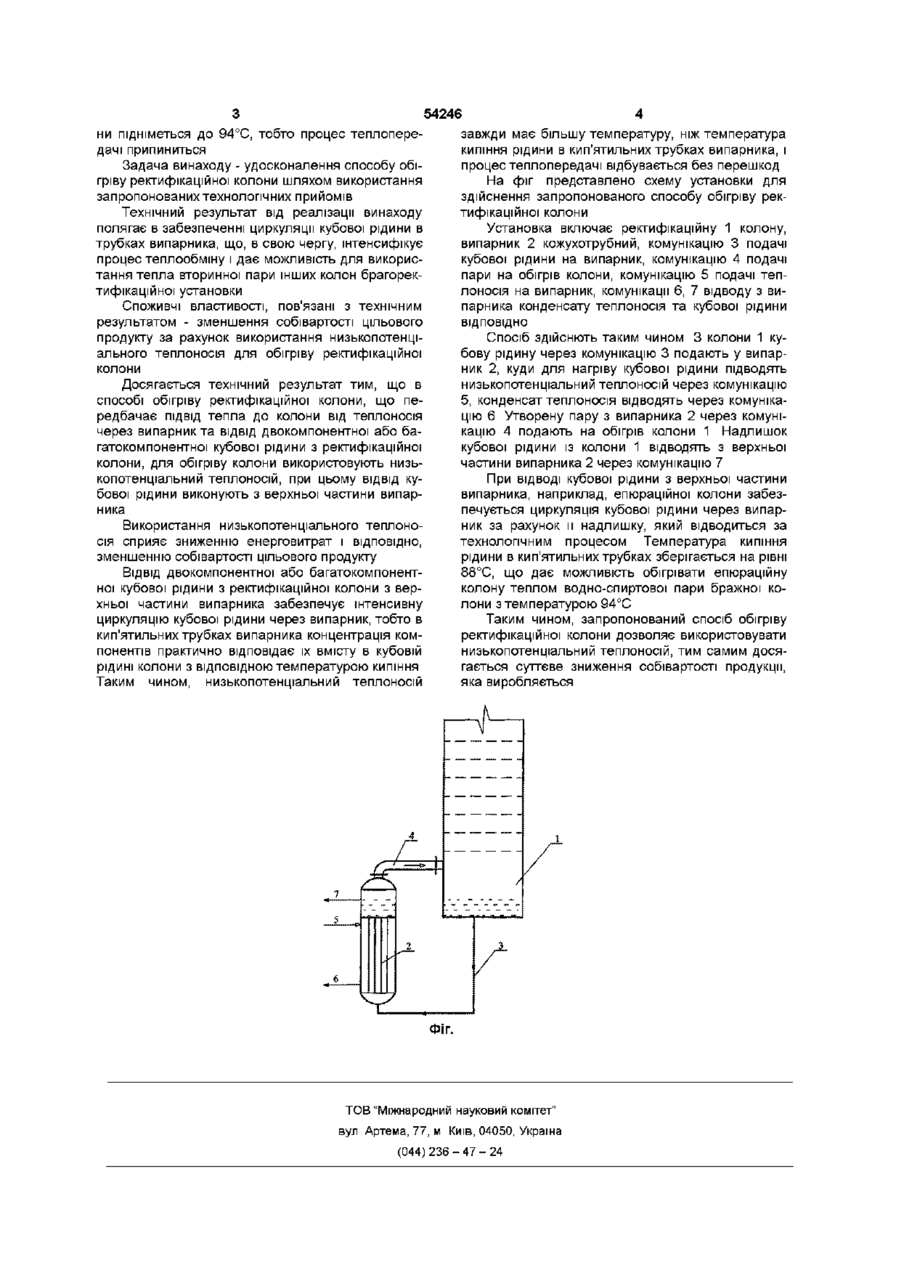

Спосіб обігріву ректифікаційної колони, що передбачає ПІДВІД тепла до колони від теплоносія через випарник та ВІДВІД двокомпонентної або багатокомпонентної кубової рідини з ректифікаційної колони, який відрізняється тим, що для обігріву колони використовують низькопотенціальний теплоносій, при цьому ВІДВІД кубової рідини виконують з верхньої частини випарника Винахід відноситься до спиртової промисловості, точніше до способів обігріву ректифікаційної колони Відомий спосіб обігріву ректифікаційної колони безпосередньо котельною парою, яка подається в кубову частину ректифікаційної колони При цьому конденсат котельної пари змішується з кубовою рідиною, розбавляє її та збільшує КІЛЬКІСТЬ кубової рідини, яку необхідно відводити (див Цыганков ПС Ректификационные установки спиртовой промышленности - М Лег и пищ пром-сть, 1984 - С 258) Відомий також спосіб обігріву ректифікаційної колони через випарник Цей спосіб має перевагу перед безпосереднім обігрівом колони котельною парою втім, що виключається попадання в колону разом із котельною парою летких органічних речовин, зменшується КІЛЬКІСТЬ кубової рідини, тому що конденсат пари не розбавляє кубову рідину, а відводиться окремо від колони, (див Там же - С 258259) (прототип) За цим способом використовується кожухотрубний випарник, по трубках якого рухається кубова рідина, а у міжтрубний простір подається теплоносій Циркуляція рідини в системі здійснюється за рахунок різниці тисків у кубі колони та в стовпчику паро-рідинної суміші в трубках випарника і трубопроводі від випарника до колони Випарник монтують відносно штуцера для відводу кубової рідини з ректифікаційної колони При цьому штуцер відбору кубової рідини із ректифікаційної колони до випарника розміщений нижче, а штуцер відводу паро-рідинної суміші із випарника вище штуцера для відводу рідини з ректифікаційної колони (див Там же - с 263) Теплоносій, який використовують для обігріву колони через випарник, повинен мати високий тепловий потенціал, тобто його температура має бути значно вищою температури кипіння високолеткого компоненту кубової рідини, наприклад, котельна пара Причиною, що перешкоджає досягненню технічного результату, є те, що при застосуванні низькопотенціального теплоносія за відомим способом не може бути забезпечена циркуляція кубової рідини через випарник внаслідок незначної різниці температур теплоносій-кубова рідина, і через штуцер відводу парорідинної суміші із випарника в колону буде відводитись тільки пара При цьому з двокомпонентної або багатокомпонентної кубової рідини в кип'ятильних трубках випарника поступово випаровуються легколеткі компоненти, а температура и кипіння збільшується, і через деякий час теплообмін припиняється Так, наприклад, у випадку обігріву епюраційної колони брагоректифікаційної установки спиртового виробництва кубова рідина двокомпонентного розчину етиловий спирт - вода при концентрації етанолу 40 % має температуру кипіння 88°С При використанні як низькопотенціального теплоносія водно-спиртової пари бражної колони з температурою 94°С з кип'ятильних труб випаровується легколеткий компонент - етиловий спирт, і при його ВМІСТІ близько 15% температура кипіння ріди (О ю 54246 ни підніметься до 94°С, тобто процес теплоперезавжди має більшу температуру, ніж температура дачі припиниться кипіння рідини в кип'ятильних трубках випарника, і процес теплопередачі відбувається без перешкод Задача винаходу - удосконалення способу обігріву ректифікаційної колони шляхом використання На фіг представлено схему установки для запропонованих технологічних прийомів здійснення запропонованого способу обігріву ректифікаційної колони Технічний результат від реалізації винаходу полягає в забезпеченні циркуляції кубової рідини в Установка включає ректифікаційну 1 колону, трубках випарника, що, в свою чергу, інтенсифікує випарник 2 кожухотрубний, комунікацію 3 подачі процес теплообміну і дає можливість для викорискубової рідини на випарник, комунікацію 4 подачі тання тепла вторинної пари інших колон брагорекпари на обігрів колони, комунікацію 5 подачі тептифікаційної установки лоносія на випарник, комунікації 6, 7 відводу з випарника конденсату теплоносія та кубової рідини Споживчі властивості, пов'язані з технічним результатом - зменшення собівартості цільового ВІДПОВІДНО продукту за рахунок використання низькопотенціСпосіб здійснють таким чином 3 колони 1 куального теплоносія для обігріву ректифікаційної бову рідину через комунікацію 3 подають у випарколони ник 2, куди для нагріву кубової рідини підводять низькопотенціальнии теплоносій через комунікацію Досягається технічний результат тим, що в 5, конденсат теплоносія відводять через комунікаспособі обігріву ректифікаційної колони, що пецію 6 Утворену пару з випарника 2 через комуніредбачає ПІДВІД тепла до колони від теплоносія кацію 4 подають на обігрів колони 1 Надлишок через випарник та ВІДВІД двокомпонентної або бакубової рідини із колони 1 відводять з верхньої гатокомпонентної кубової рідини з ректифікаційної частини випарника 2 через комунікацію 7 колони, для обігріву колони використовують низькопотенціальнии теплоносій, при цьому ВІДВІД куПри ВІДВОДІ кубової рідини з верхньої частини бової рідини виконують з верхньої частини випарвипарника, наприклад, епюраційної колони забезника печується циркуляція кубової рідини через випарник за рахунок и надлишку, який відводиться за Використання низькопотенціального теплонотехнологічним процесом Температура кипіння сія сприяє зниженню енерговитрат і ВІДПОВІДНО, рідини в кип'ятильних трубках зберігається на рівні зменшенню собівартості цільового продукту 88°С, що дає можливість обігрівати епюраційну ВІДВІД двокомпонентної або багатокомпонентколону теплом водно-спиртової пари бражної коної кубової рідини з ректифікаційної колони з верлони з температурою 94°С хньої частини випарника забезпечує інтенсивну циркуляцію кубової рідини через випарник, тобто в Таким чином, запропонований спосіб обігріву кип'ятильних трубках випарника концентрація комректифікаційної колони дозволяє використовувати понентів практично відповідає їх вмісту в кубовій низькопотенціальнии теплоносій, тим самим досярідині колони з ВІДПОВІДНОЮ температурою кипіння гається суттєве зниження собівартості продукції, Таким чином, низькопотенціальнии теплоносій яка виробляється Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
