B01D 3/22 — з горизонтальними сітчатимі тарілками або гратами; конструкція ситчатих тарілок або грат

Номер патенту: 113944

Опубліковано: 27.02.2017

Автори: Борисенко Анна Сергіївна, Степанюк Андрій Романович

МПК: B01D 53/00, B01D 3/22

Мітки: вузол, кріплення, тарілки, сітчастої

Формула / Реферат:

Вузол кріплення сітчастої тарілки, що містить стінку корпусу та сітчасту тарілку, який відрізняється тим, що сітчаста тарілка кріпиться за допомогою різьбового з'єднання до розрізних кілець, між якими встановлено трикутну прокладку з пластинами, яка розміщена на стінці корпусу та може деформуватись.

Номер патенту: 113180

Опубліковано: 26.12.2016

Автори: Карлессі Ліно, Авальяно Уго

МПК: B01D 3/22, B01D 3/00

Мітки: реактора, реактор, отримання, тарілка, спосіб, сечовини

Формула / Реферат:

1. Тарілка (4) реактора для отримання сечовини, яка містить щонайменше одну базову пластину (10) і множину порожнистих чашоподібних елементів (11, 11А), які виступають вертикально з базової пластини (10) уздовж відповідної по суті паралельної осі (А), перпендикулярної до базової пластини (10), і мають відповідні по суті увігнуті внутрішні порожнини (17, 37), що сполучаються з відповідними отворами (15), сформованими в базовій пластині (10);...

Номер патенту: 107675

Опубліковано: 24.06.2016

Автор: Поліщук Анастасія Олександрівна

МПК: B01D 3/22

Мітки: ректифікаційна, колона

Формула / Реферат:

Ректифікаційна колона, що містить масообмінні тарілки, кожна із яких має плиту із установленими на ній ковпачками і направляючими перегородками, зливні і приймальні пристрої, яка відрізняється тим, що встановлені ковпачки різної конструкції в залежності від їх розташування на масообмінній тарілці.

Номер патенту: 99270

Опубліковано: 25.05.2015

Автори: Кушнір Олександр Сергійович, Степанюк Андрій Романович

МПК: B01D 3/22

Мітки: колона, ректифікаційна

Формула / Реферат:

Ректифікаційна колона, що містить масообмінні тарілки, кожна із яких має плиту з встановленими на ній направляючими перегородками, зливними і приймальними пристроями, яка відрізняється тим, що приймальні пристрої виконані гофрованими, при цьому не буде змінюватися гідродинаміка.

Номер патенту: 65347

Опубліковано: 12.12.2011

Автори: Ан Галина Юріївна, Лукашова Вікторія Володимирівна, Валуйскова Станіслава Сергіївна

МПК: B01D 3/22

Мітки: елемент, масообмінних, вихровий, контактний, апаратів

Формула / Реферат:

Вихровий контактний елемент масообмінних апаратів тарілчастого типу із завихреними елементами у вигляді лопатевої крильчатки та відбірника, що забезпечує контакт рідкої та газової фаз за принципом закручування потоків, який відрізняється тим, що крильчатку виконано із можливістю обертання під дією газового потоку.

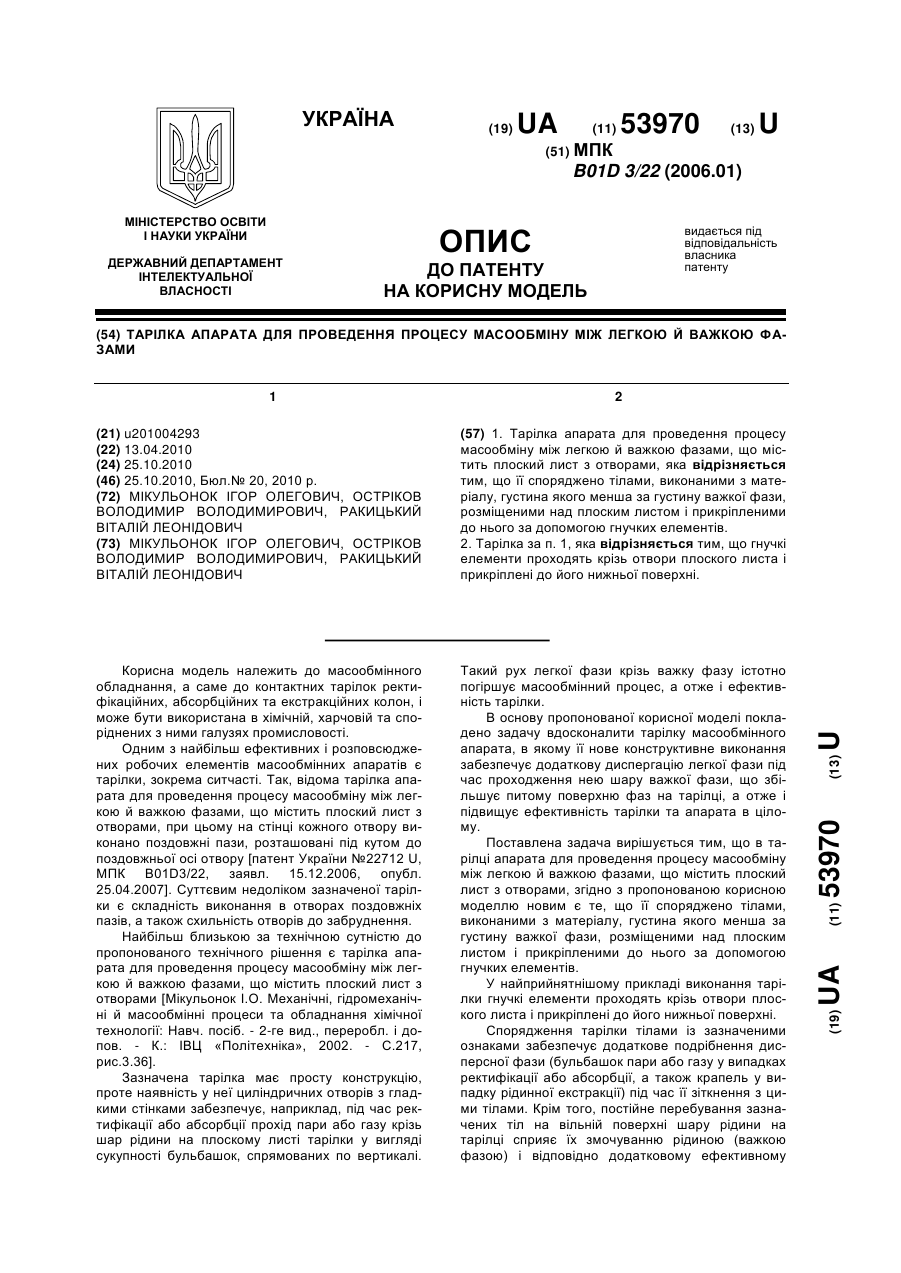

Номер патенту: 53970

Опубліковано: 25.10.2010

Автори: Мікульонок Ігор Олегович, Остріков Володимир Володимирович, Ракицький Віталій Леонідович

МПК: B01D 3/22

Мітки: процесу, фазами, тарілка, легкою, апарата, важкою, проведення, масообміну

Формула / Реферат:

1. Тарілка апарата для проведення процесу масообміну між легкою й важкою фазами, що містить плоский лист з отворами, яка відрізняється тим, що її споряджено тілами, виконаними з матеріалу, густина якого менша за густину важкої фази, розміщеними над плоским листом і прикріпленими до нього за допомогою гнучких елементів.2. Тарілка за п. 1, яка відрізняється тим, що гнучкі елементи проходять крізь отвори плоского листа і прикріплені до...

Номер патенту: 83273

Опубліковано: 25.06.2008

Автори: Малета Олеся Володимирівна, Малета Богдан Володимирович

МПК: B01D 3/22, B01D 3/18, B01D 3/16 ...

Мітки: пристрій, масообмінних, контактний, апаратів

Формула / Реферат:

1. Контактний пристрій для масообмінних апаратів, що містить барботажне полотно тарілки з контактними елементами, гідрозатвор тарілки для перетікання рідини на нижчерозташовану тарілку, який відрізняється тим, що під полотном барботажної тарілки встановлений піддон з паровим патрубком, а між піддоном та полотном барботажної тарілки розміщений стік з патрубком вирівнювання тиску, при цьому елементи піддона та стоку утворюють гідрозатвор в...

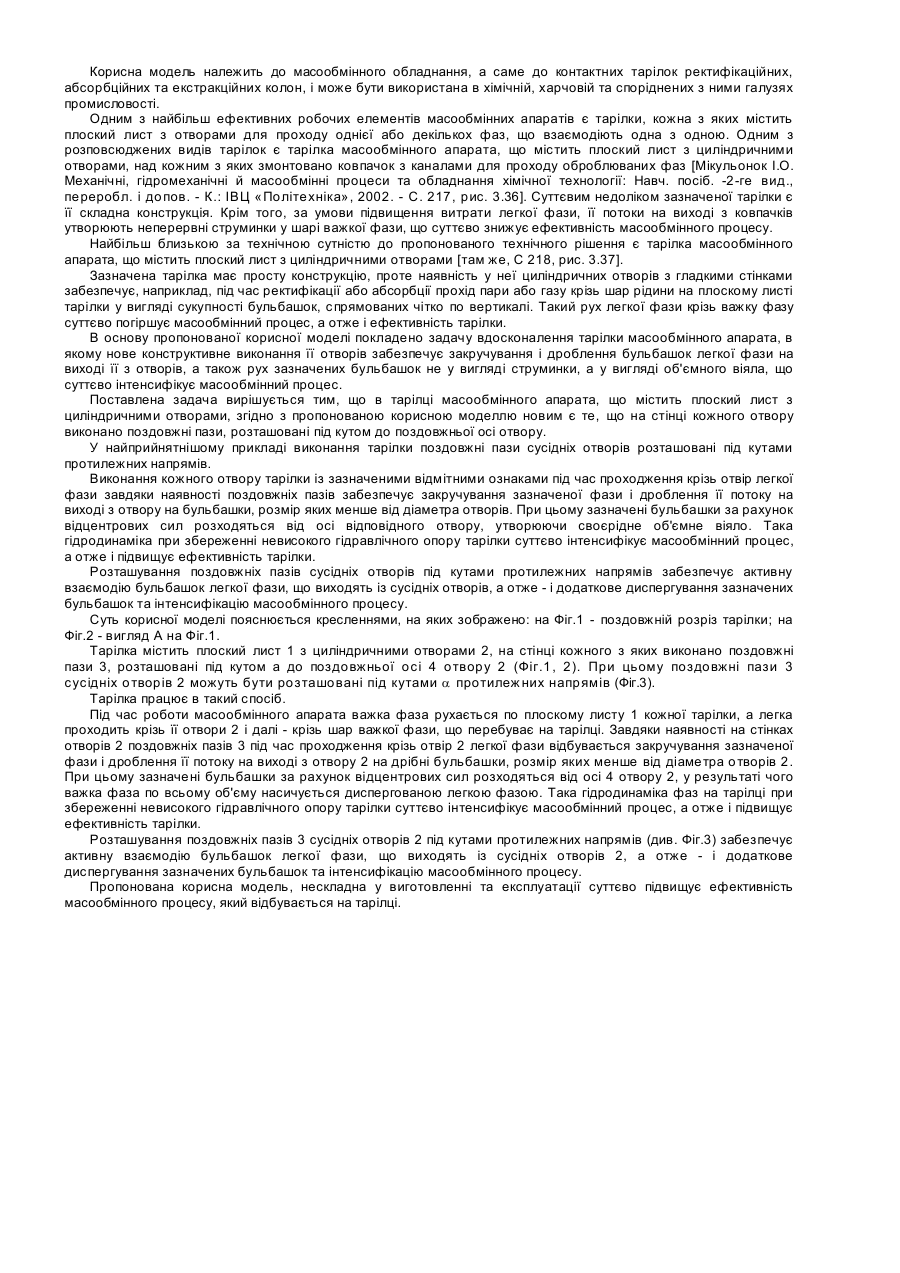

Номер патенту: 22712

Опубліковано: 25.04.2007

Автори: Шах Оксана Володимирівна, Мікульонок Ігор Олегович, Пуханов Іван Аркадійович

МПК: B01D 3/22, B01D 11/04, B01D 53/18 ...

Мітки: апарата, масообмінного, тарілка

Формула / Реферат:

1.     Тарілка масообмінного апарата, що містить плоский лист із циліндричними отворами, яка відрізняється тим, що на стінці кожного отвору виконано поздовжні пази, розташовані під кутом до поздовжньої осі отвору.2.     Тарілка за п. 1, яка відрізняється тим, що поздовжні пази сусідніх отворів розташовані під кутами протилежних напрямів.

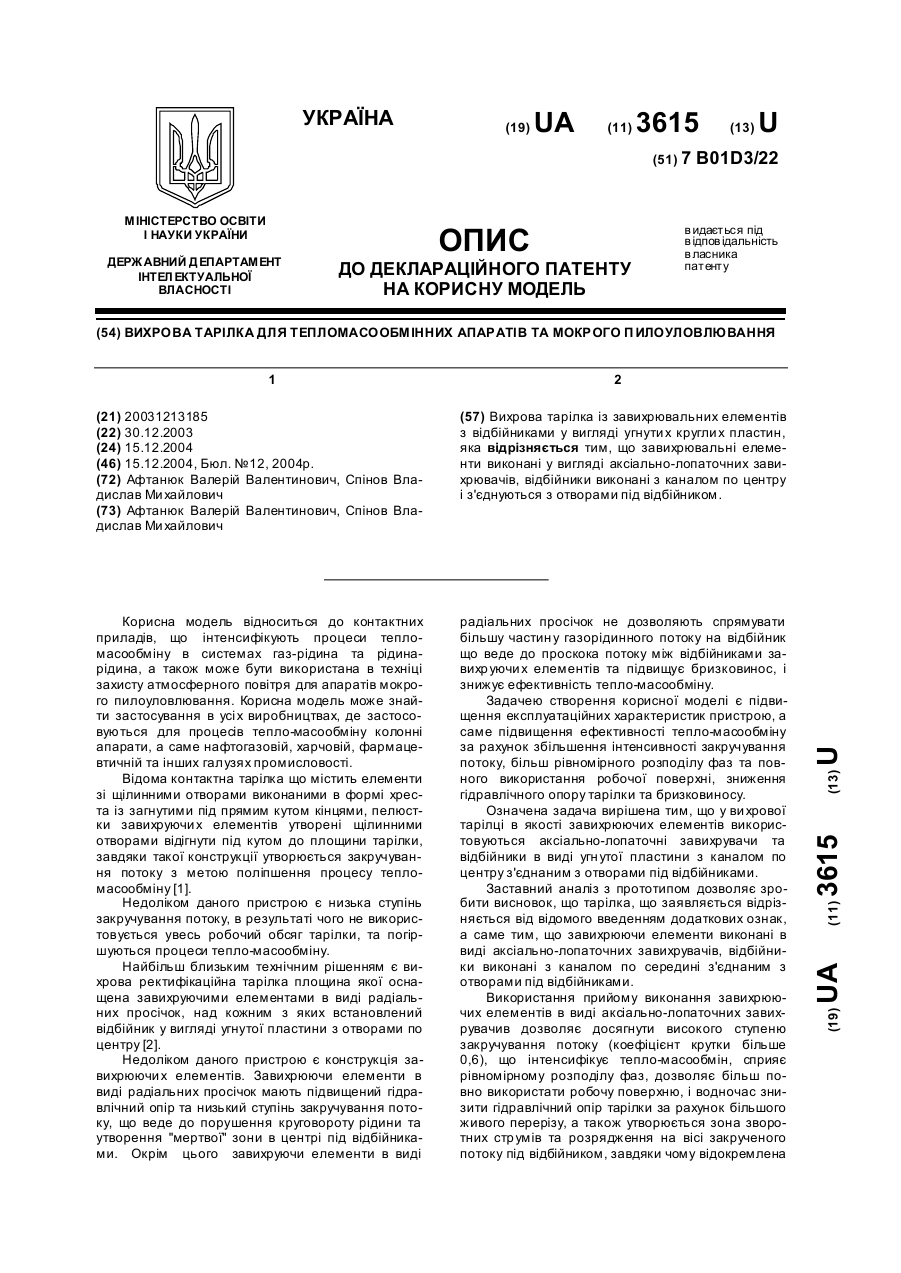

Номер патенту: 3615

Опубліковано: 15.12.2004

Автори: Афтанюк Валерій Валентинович, Спінов Владислав Михайлович

МПК: B01D 3/22

Мітки: пилоуловлювання, вихрова, тарілка, тепломасообмінних, мокрого, апаратів

Формула / Реферат:

Вихрова тарілка із завихрювальних елементів з відбійниками у вигляді угнутих круглих пластин, яка відрізняється тим, що завихрювальні елементи виконані у вигляді аксіально-лопаточних завихрювачів, відбійники виконані з каналом по центру і з'єднуються з отворами під відбійником.

Номер патенту: 70346

Опубліковано: 15.10.2004

Автори: Фрумін Віталій Мусійович, Гітіс Едуард Борисович, Молчанов Володимир Іванович

МПК: C01D 7/00, B01D 3/22, B01D 3/32 ...

Мітки: дистиляційна, колона

Формула / Реферат:

Дистиляційна колона, яка має дистилер, теплообмінник дистиляції, протитечійні контактні елементи крупної перфорації, яка відрізняється тим, що протитечійні контактні елементи крупної перфорації встановлені у верхній та середній частинах апаратів, а в нижній частині дистилера встановлені перехреснотечійні одноковпачкові тарілки, в нижній частині теплообмінника дистиляції - перехреснотечійні тарілки крупної перфорації, при цьому відношення...

Номер патенту: 2003

Опубліковано: 15.09.2003

Автор: Лєбєдєв Юрій Ніколаєвіч

МПК: B01D 3/22

Мітки: тепломасообмінних, апаратів, тарілка, щілиноподібна

Формула / Реферат:

1. Щілиноподібна тарілка для тепломасообмінних апаратів, яка містить основу з щілинами, що розташовані рядами на основі тарілки, переливні та зливальні пристрої, яка відрізняється тим, що щілини розташовані попарно під кутом 15-25°, при цьому частина поверхні основи, що розташована між парами щілин, виконана відігнутою у формі трапеції над площиною основи.2. Щілиноподібна тарілка за п.1, яка відрізняється тим, що пари щілин у суміжних...

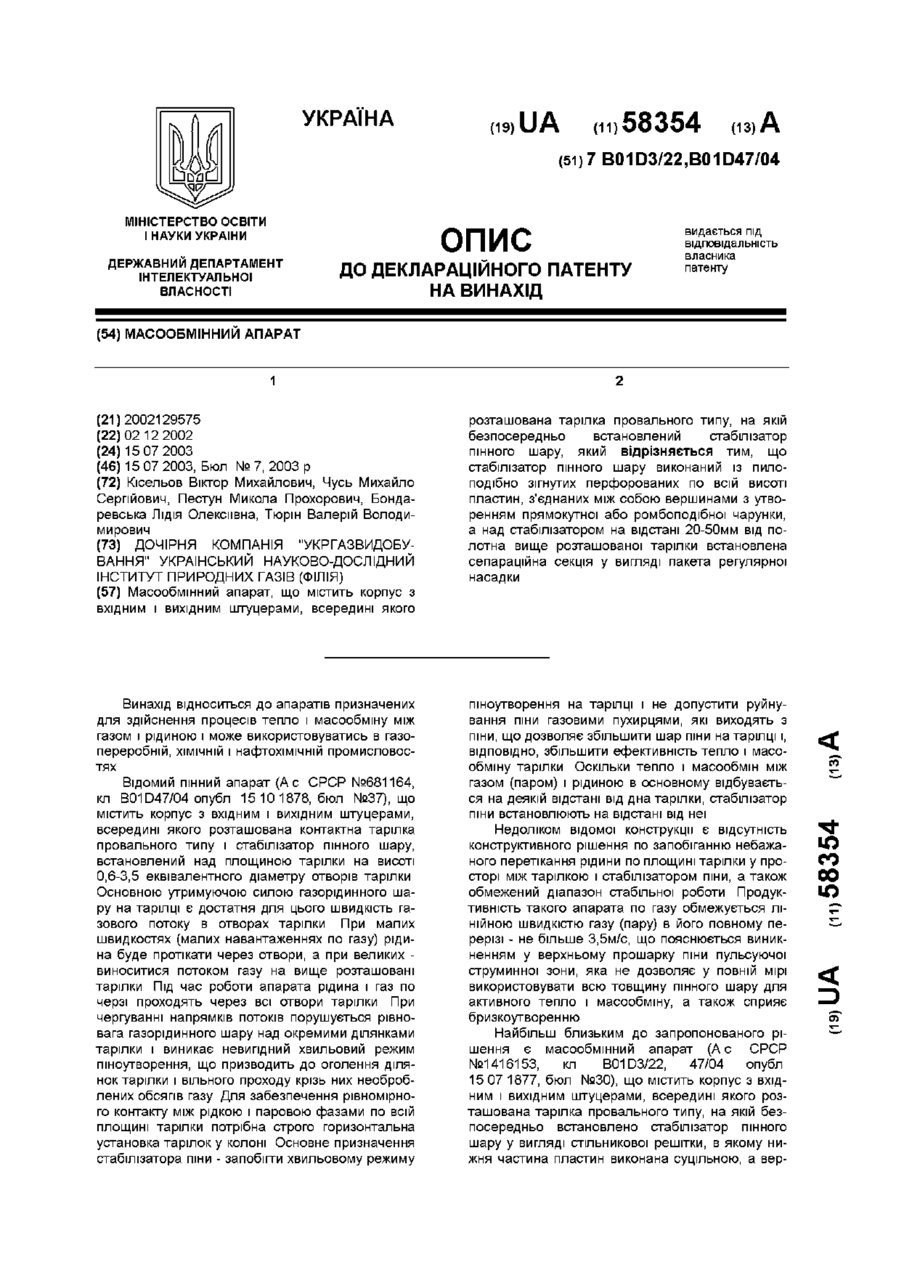

Номер патенту: 58354

Опубліковано: 15.07.2003

Автори: Кісельов Віктор Михайлович, Чусь Михайло Сергійович, Пестун Микола Прохорович, Бондаревська Лідія Олексіївна, Тюрін Валерій Володимирович

МПК: B01D 3/22, B01D 47/04

Мітки: апарат, масообмінний

Формула / Реферат:

Масообмінний апарат, що містить корпус з вхідним і вихідним штуцерами, всередині якого розташована тарілка провального типу, на якій безпосередньо встановлений стабілізатор пінного шару, який відрізняється тим, що стабілізатор пінного шару виконаний із пилоподібно зігнутих перфорованих по всій висоті пластин, з'єднаних між собою вершинами з утворенням прямокутної або ромбоподібної чарунки, а над стабілізатором на відстані 20-50 мм від полотна...

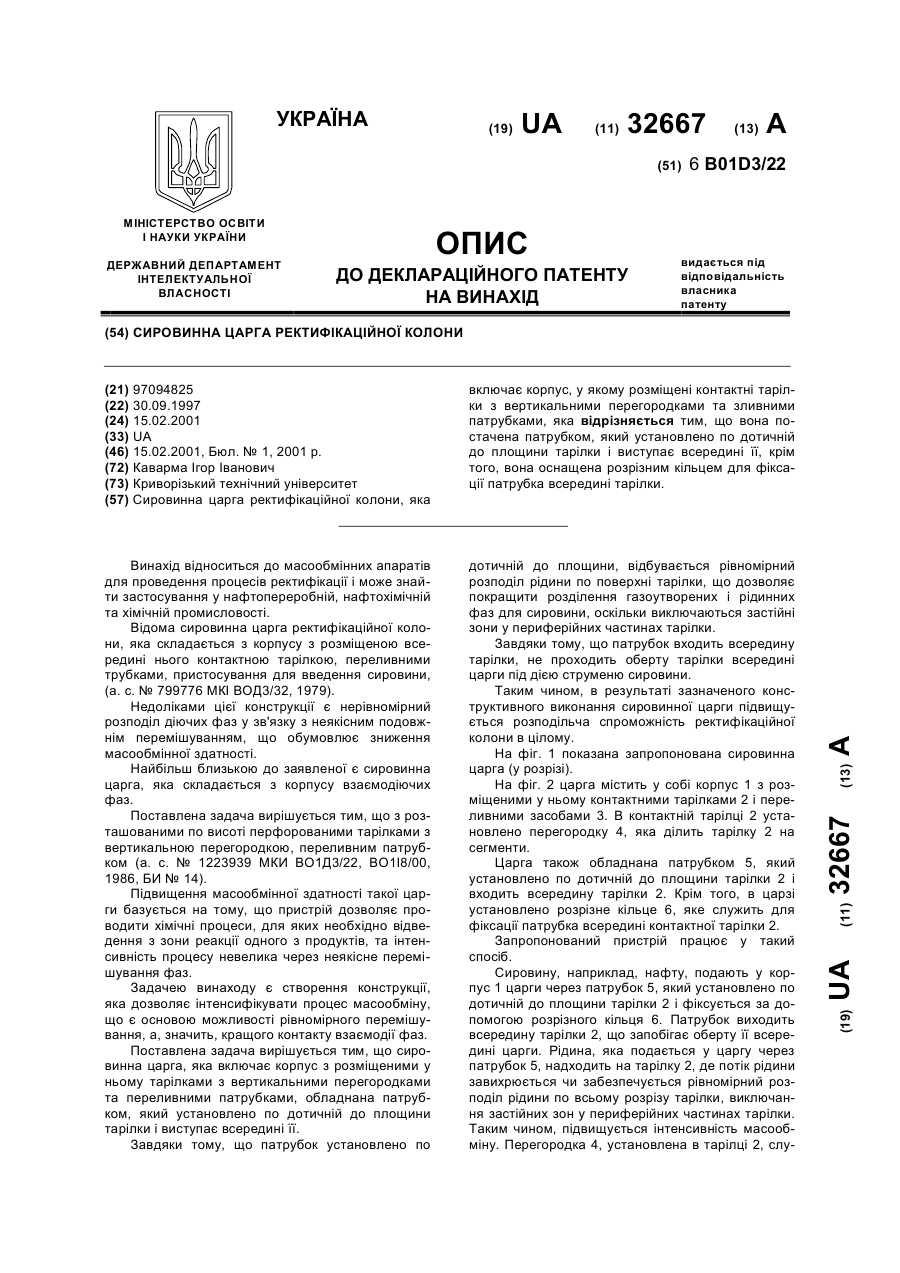

Номер патенту: 32667

Опубліковано: 15.02.2001

Автор: Каварма Ігор Іванович

МПК: B01D 3/22

Мітки: колони, сировинна, ректифікаційної, царга

Формула / Реферат:

Сировинна царга ректифікаційної колони, яка включає корпус, у якому розміщені контактні тарілки з вертикальними перегородками та зливними патрубками, яка відрізняється тим, що вона постачена патрубком, який установлено по дотичній до площини тарілки і виступає всередині її, крім того, вона оснащена розрізним кільцем для фіксації патрубка всередині тарілки.

Номер патенту: 32448

Опубліковано: 15.12.2000

Автори: Зарді Федеріко, Сілва Паоло

МПК: B01J 19/00, B01J 10/00, B01D 3/22 ...

Мітки: реакцій, реактора, температури, реактор, місці, спосіб, тиску, зокрема, двофазних, проведення, високих, синтезу, модернізації, сечовини, на, таких, здійснення

Текст:

...повышена степень непосредственного контакта между газовой и жидкой фазами и, тем самым, оптимизированы условия массо- и теплообмена В конечном счете должны повыситься производительность процесса и снизиться энергозатраты Для этого способ модернизации "на месте" реактора для проведения двухфазных реакций, в частности, для синтеза мочевины при высоких давлении и температуре, с совместной подачей газовой и жидкой фаз, содержащего вертикальный...

Номер патенту: 101

Опубліковано: 25.12.1997

Автори: Рябцев Геннадій Леонідович, Мікульонок Ігор Олегович

МПК: B01D 3/22

Мітки: масообмінного, апарата, тарілка

Формула / Реферат:

1. Тарелка массообменного аппарата, содержащая полотно с контактной и успокоительной секциями и установленные на последней вертикальные стержни и сливной порог, отличающаяся тем, что вертикальные стержни выполнены переменной высоты, увеличивающейся от контактной секции к сливному порогу.2. Тарелка по п.1,отличающаяся тем, что в успокоительной секции тарелки выполнены резьбовые отверстия, при этом вертикальные стержни также снабжены...
