Пристрій обігріву вакуум – горизонтального котла для виробництва кормового жирокісткового борошна

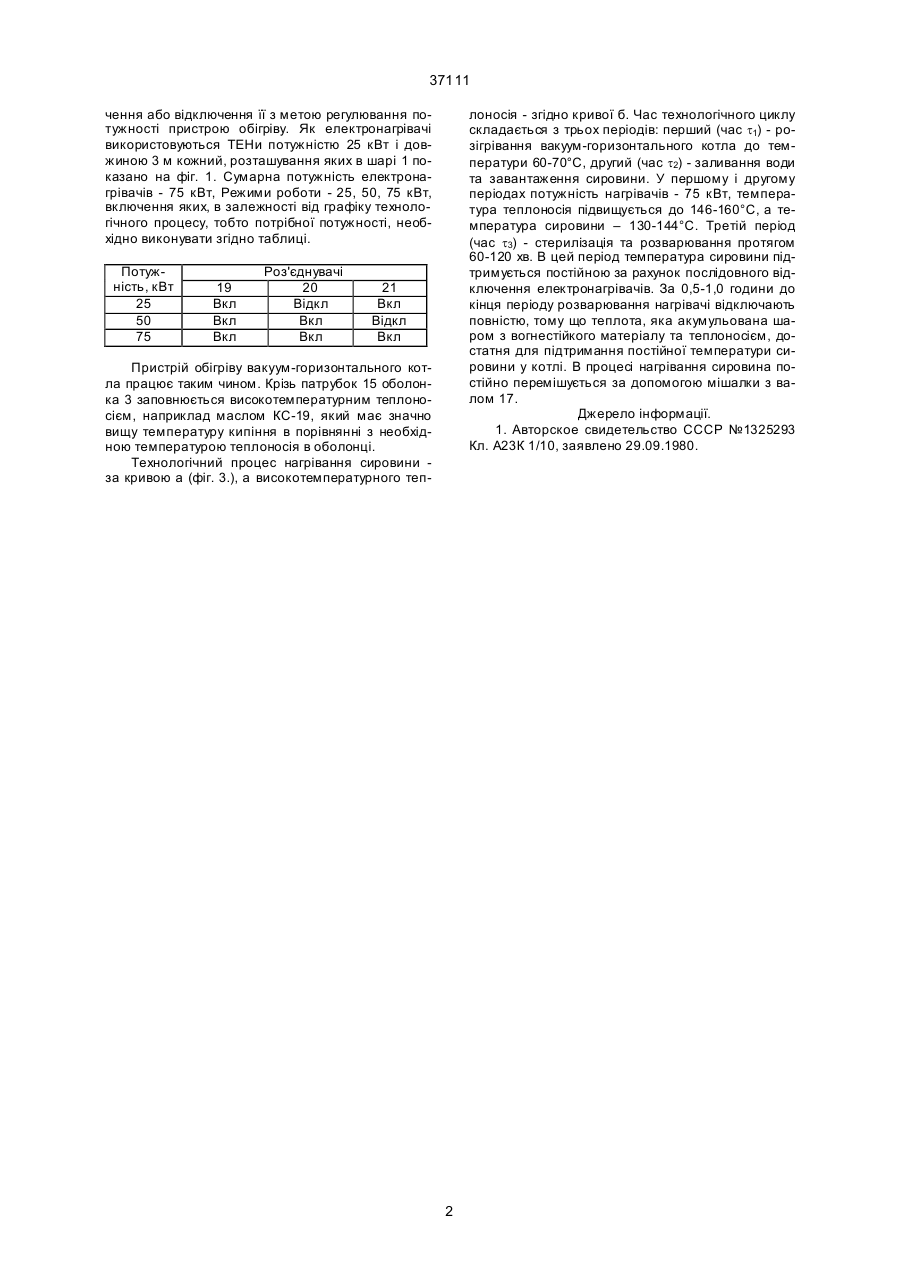

Пристрій обігріву вакуум-горизонтального котла для виробництва кормового жирокісткового бо 37111 чення або відключення її з метою регулювання потужності пристрою обігріву. Як електронагрівачі використовуються ТЕНи потужністю 25 кВт і довжиною 3 м кожний, розташування яких в шарі 1 показано на фіг. 1. Сумарна потужність електронагрівачів - 75 кВт, Режими роботи - 25, 50, 75 кВт, включення яких, в залежності від графіку технологічного процесу, тобто потрібної потужності, необхідно виконувати згідно таблиці. Потужність, кВт 25 50 75 19 Вкл Вкл Вкл Роз'єднувачі 20 Відкл Вкл Вкл лоносія - згідно кривої б. Час технологічного циклу складається з трьох періодів: перший (час t1) - розігрівання вакуум-горизонтального котла до температури 60-70°С, другий (час t2) - заливання води та завантаження сировини. У першому і другому періодах потужність нагрівачів - 75 кВт, температура теплоносія підвищується до 146-160°С, а температура сировини – 130-144°С. Третій період (час t3) - стерилізація та розварювання протягом 60-120 хв. В цей період температура сировини підтримується постійною за рахунок послідовного відключення електронагрівачів. За 0,5-1,0 години до кінця періоду розварювання нагрівачі відключають повністю, тому що теплота, яка акумульована шаром з вогнестійкого матеріалу та теплоносієм, достатня для підтримання постійної температури сировини у котлі. В процесі нагрівання сировина постійно перемішується за допомогою мішалки з валом 17. Джерело інформації. 1. Авторское свидетельство СССР №1325293 Кл. А23К 1/10, заявлено 29.09.1980. 21 Вкл Відкл Вкл Пристрій обігріву вакуум-горизонтального котла працює таким чином. Крізь патрубок 15 оболонка 3 заповнюється високотемпературним теплоносієм, наприклад маслом КС-19, який має значно вищу температуру кипіння в порівнянні з необхідною температурою теплоносія в оболонці. Технологічний процес нагрівання сировини за кривою а (фіг. 3.), а високотемпературного теп 2 Фіг. 1 37111 3 37111 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
