Ємкісний апарат
Номер патенту: 54516
Опубліковано: 10.11.2010
Формула / Реферат
1. Ємкісний апарат, що містить вертикальний кожух і дві кришки, розділені щонайменше однією поздовжньою перегородкою на окремі порожнини, а також штуцери, який відрізняється тим, що кожна поздовжня перегородка по товщині складається з двох частин, розміщених із проміжком між собою.
2. Ємкісний апарат за п. 1, який відрізняється тим, що між частинами кожної поздовжньої перегородки встановлені дистанційні елементи.
Текст

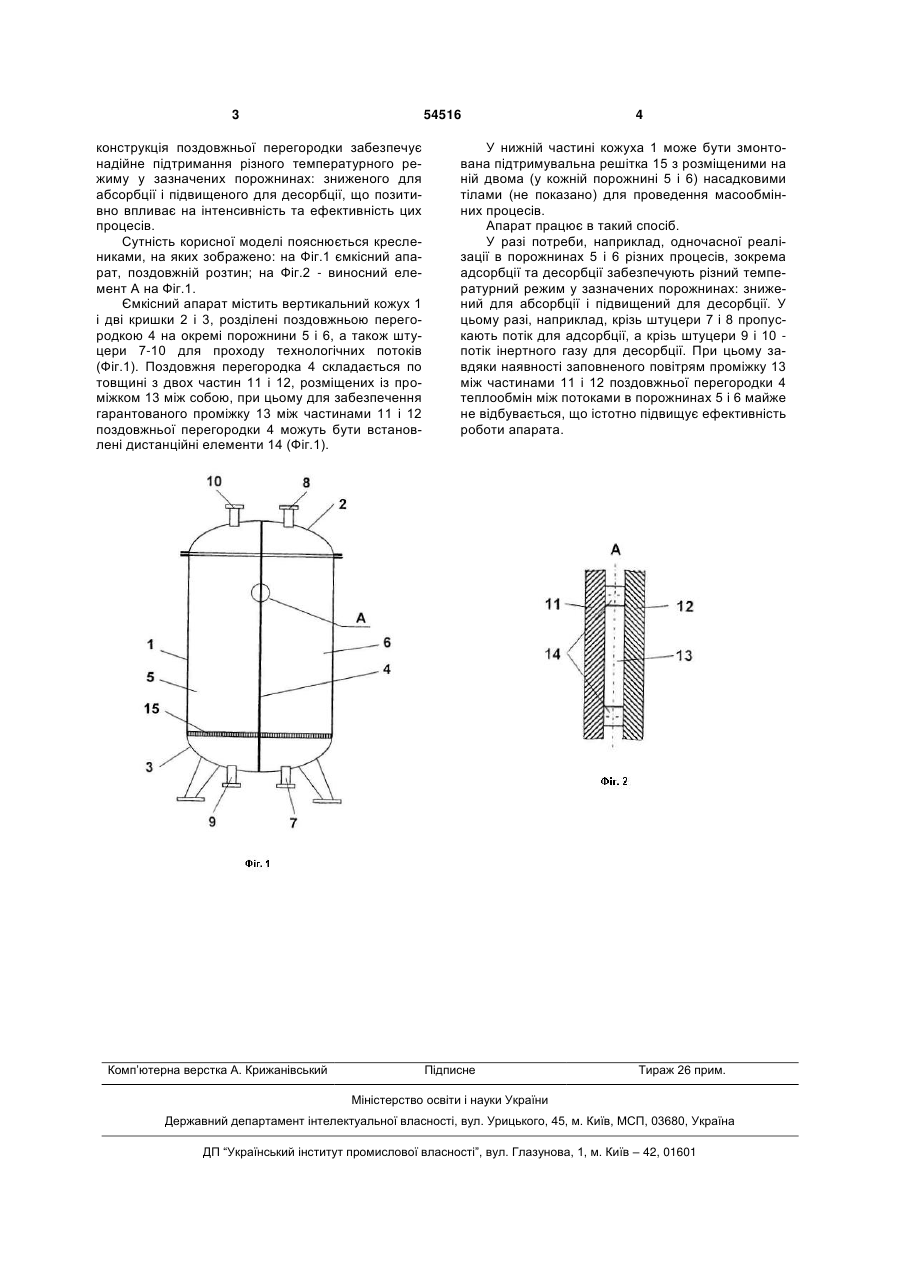

1. Ємкісний апарат, що містить вертикальний кожух і дві кришки, розділені щонайменше однією 3 54516 конструкція поздовжньої перегородки забезпечує надійне підтримання різного температурного режиму у зазначених порожнинах: зниженого для абсорбції і підвищеного для десорбції, що позитивно впливає на інтенсивність та ефективність цих процесів. Сутність корисної моделі пояснюється креслениками, на яких зображено: на Фіг.1 ємкісний апарат, поздовжній розтин; на Фіг.2 - виносний елемент А на Фіг.1. Ємкісний апарат містить вертикальний кожух 1 і дві кришки 2 і 3, розділені поздовжньою перегородкою 4 на окремі порожнини 5 і 6, а також штуцери 7-10 для проходу технологічних потоків (Фіг.1). Поздовжня перегородка 4 складається по товщині з двох частин 11 і 12, розміщених із проміжком 13 між собою, при цьому для забезпечення гарантованого проміжку 13 між частинами 11 і 12 поздовжньої перегородки 4 можуть бути встановлені дистанційні елементи 14 (Фіг.1). Комп’ютерна верстка А. Крижанівський 4 У нижній частині кожуха 1 може бути змонтована підтримувальна решітка 15 з розміщеними на ній двома (у кожній порожнині 5 і 6) насадковими тілами (не показано) для проведення масообмінних процесів. Апарат працює в такий спосіб. У разі потреби, наприклад, одночасної реалізації в порожнинах 5 і 6 різних процесів, зокрема адсорбції та десорбції забезпечують різний температурний режим у зазначених порожнинах: знижений для абсорбції і підвищений для десорбції. У цьому разі, наприклад, крізь штуцери 7 і 8 пропускають потік для адсорбції, а крізь штуцери 9 і 10 потік інертного газу для десорбції. При цьому завдяки наявності заповненого повітрям проміжку 13 між частинами 11 і 12 поздовжньої перегородки 4 теплообмін між потоками в порожнинах 5 і 6 майже не відбувається, що істотно підвищує ефективність роботи апарата. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBulk-capacity apparatus
Автори англійськоюMikulionok Ihor Olehovych, Orailo Olha Hryhorivna
Назва патенту російськоюЕмкостный аппарат
Автори російськоюМикуленок Игорь Олегович, Орайло Ольга Григорьевна
МПК / Мітки
МПК: B01D 53/04, F28F 1/00, B01D 53/14
Код посилання
