Зносостійка полімерна композиція

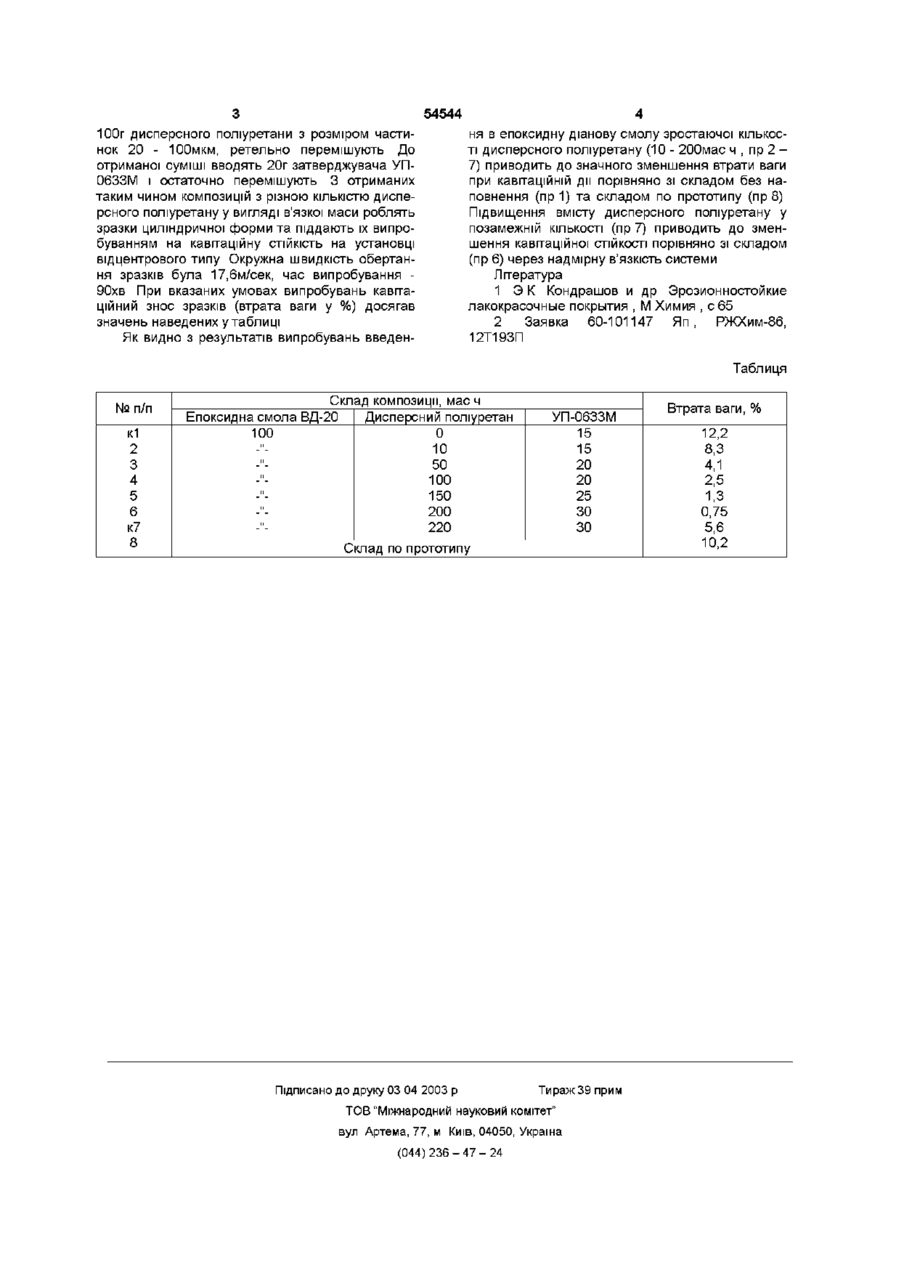

Зносостійка полімерна композиція, що містить епоксидну діанову смолу, наповнювач та затверджувач, яка відрізняється тим, що як наповнювач вона містить дисперсний поліуретан з розміром частинок 20-100 мкм при такому співвідношенні компонентів /мас ч / епоксидна діанова смола 100 дисперсний поліуретан 10-200 затверджувач 15-30 Винахід належить до полімерних композицій на основі епоксидних смол, що застосовуються для отримання зносостійких покриттів з метою захисту та відновлення технологічного обладнання та різних конструкцій в гірничо-збагачувальній та нафтогазовій промисловості, гідротехніці та меліорації, транспортному машинобудуванні, будівництві та ш Відомо використання низькомолекулярних епоксидних діанових смол ЕД-16, ЕД-20, ЕД-22та ш, для отримання ерозійностійких полімерних покриттів [1] Однак, при експлуатації в умовах кавітаційного та пдроабразивного зносу вони мають недостатні фізико-механічні показники Прототипом запропонованого винаходу є полімерна композиція, що, для підвищення ЗНОСОСТІЙКОСТІ, містить (в мас ч ) епоксидну діанову смолу (100), наповнювачі - карбід кремнію (3 15) та порошковий вуглець (2 - 10), яка формується у ВІДПОВІДНИЙ виріб в присутності затверджувала [2] Недоліком даної композиції є невисока кавітаційна СТІЙКІСТЬ В зв'язку з чим покриття на и основі в умовах кавітації швидко виходять з експлуатації Завданням запропонованого винаходу є створення полімерної композиції на основі епоксидних діанових смол з підвищеною кавітаційною містить дисперсний поліуретан у вигляді порошку з розміром часток 20 - ЮОмкм при такому співвідношенні компонентів (мас ч ) епоксидна діанова смола 100 дисперсний поліуретан 10-100 затверджувач 15-30 Дисперсний поліуретан отримують диспергуванням рідного макродизоціанату з вмістом NCOгруп 6,5%, отриманого при взаємодії полюксидиетиленглікольадипинату з толуїлендиїзоціанатом при співвідношенні компонентів (в молях) 1 2, та бутандюлу в середовищі уайтспіріту у присутності поверхневоактивних речовин при температурі 40 ± 5°С Співвідношення NCO-груп макродизоціанату та ОН-груп бутандюлу у молях витримують 1 1 Отриманий таким чином поліуретан у вигляді дисперсного порошку з розміром частинок 20 ЮОмкм фільтрують, відмивають від вихідних компонентів та сушать при температурі 50+ 5°С Технологія приготування полімерної композиції полягає в змішуванні у відповідному співвідношенні епоксидної діанової смоли з дисперсним поліуретаном та затверджувачем, після чого вона готова до використання у термін її життєздатності У якості затверджувача використовують ЗМІННІ сполуки, зокрема УП-0633М, УП-583Д, УП-620 та СТІЙКІСТЮ ІНШІ стандартні затверджувачі Поставлене завдання досягається тим, що полімерна композиція, яка містить епоксидну діанову смолу, наповнювач та затверджувач згідно пропонуємого винаходу у якості наповнювача Приклад приготування полімерної композиції (приклад 4) До 100г епоксидної смоли ЕД-20 додають О ю ю 54544 100г дисперсного поліуретани з розміром частинок 20 - ЮОмкм, ретельно перемішують До отриманої суміші вводять 20г затверджувача УП0633М і остаточно перемішують 3 отриманих таким чином композицій з різною КІЛЬКІСТЮ дисперсного поліуретану у вигляді в'язкої маси роблять зразки циліндричної форми та піддають їх випробуванням на кавітаційну СТІЙКІСТЬ на установці відцентрового типу Окружна швидкість обертання зразків була 17,6м/сек, час випробування 90хв При вказаних умовах випробувань кавітаційний знос зразків (втрата ваги у %) досягав значень наведених у таблиці Як видно з результатів випробувань введен ня в епоксидну діанову смолу зростаючої КІЛЬКОСТІ дисперсного поліуретану (10 - 200мас ч , пр 2 7) приводить до значного зменшення втрати ваги при кавітаційній дії порівняно зі складом без наповнення (пр 1) та складом по прототипу (пр 8) Підвищення вмісту дисперсного поліуретану у позамежній КІЛЬКОСТІ (пр 7) приводить до зменшення кавітаційної СТІЙКОСТІ порівняно зі складом (пр 6) через надмірну в'язкість системи Література 1 Э К Кондрашов и др Эрозионностойкие лакокрасочные покрытия , М Химия , с 65 2 Заявка 12Т193П 60-101147 Яп , РЖХим-86, Таблиця № п/п к1 2 3 4 5 6 к7 8 Склад композиції, мас ч Епоксидна смола ВД-20 Дисперсний поліуретан 100 0 10 50 100 150 200 -"220 УП-0633М 15 15 20 20 25 ЗО ЗО Склад по прототипу Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 Втрата ваги, % 12,2 8,3 4,1 2,5 1,3 0,75 5,6 10,2
