Установка для знезалізнювання води

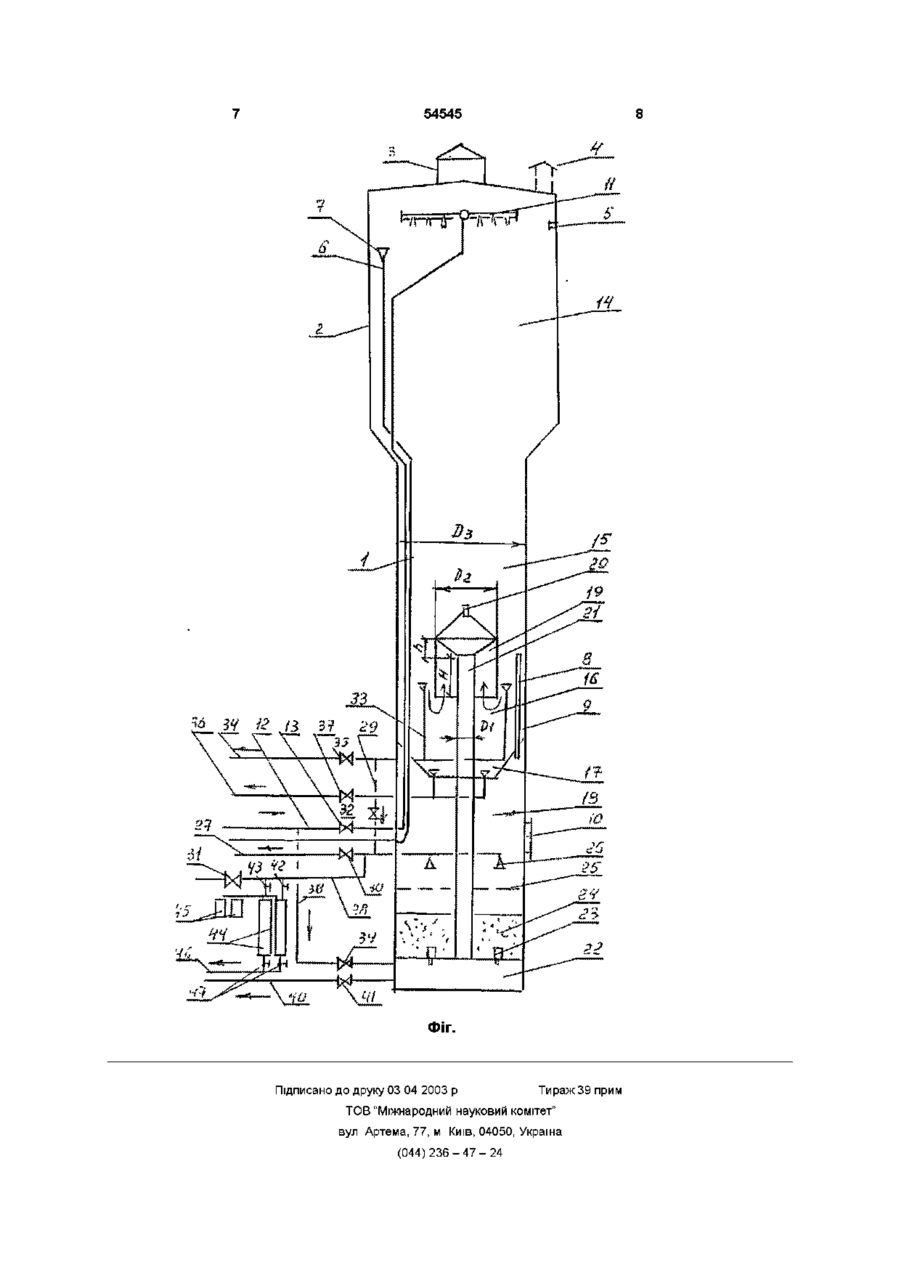

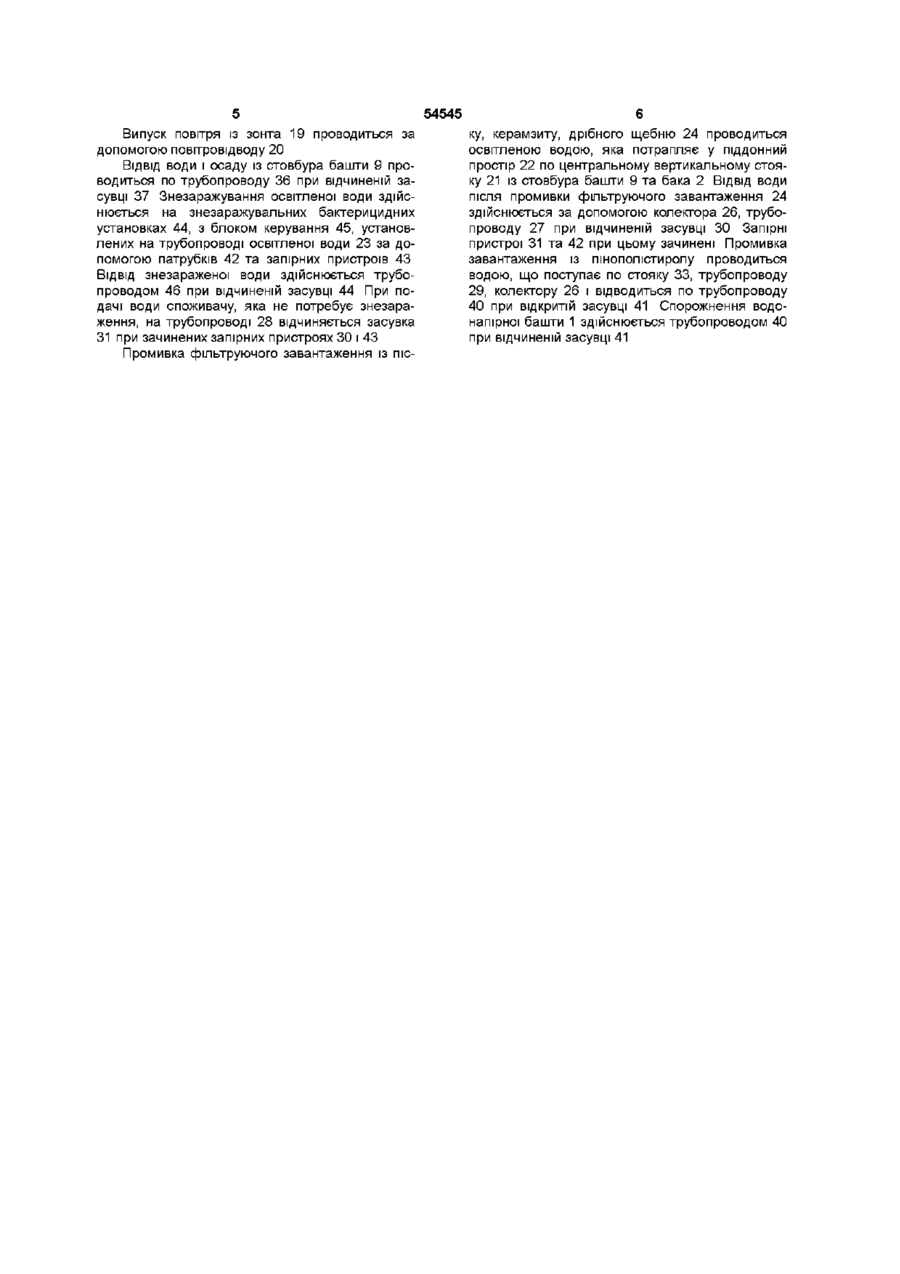

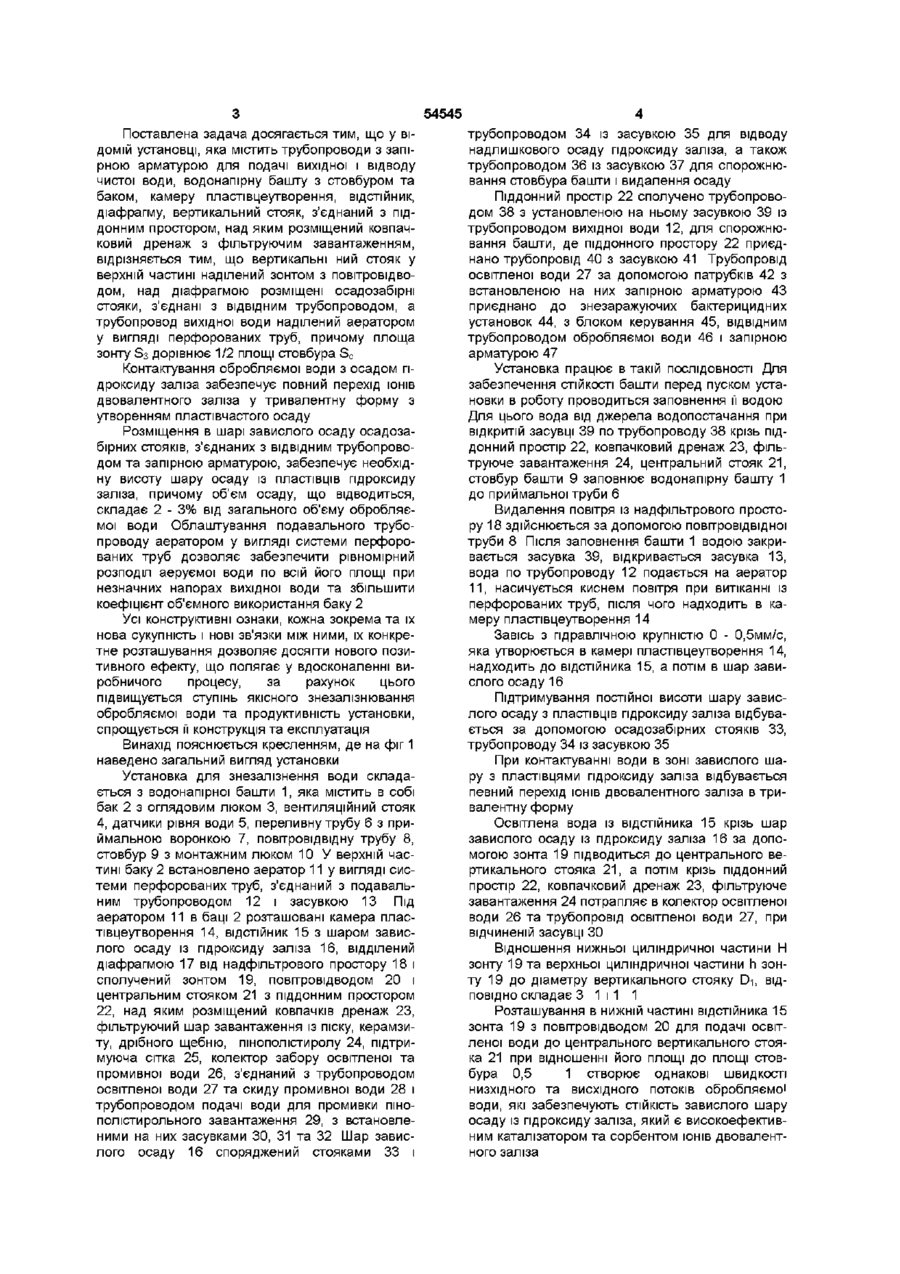

Установка для знезалізнювання води, яка містить трубопроводи з запірною арматурою для подачі вихідної і відводу чистої води, водонапірну башту, що включає послідовно розміщені бак та Винахід відноситься до устаткування безреагентної очистки природних вод і може бути використаний в техніці очистки води на підприємствах житлово-комунального, сільського господарства, в ХІМІЧНІЙ та інших галузях народного господарства Відома установка для знезалізнювання води, яка містить в собі водонапірну башту з оглядовим люком, датчиками рівня води, камерою пластівцеутворення з трубою, встановленою з можливістю вертикального переміщення і стовбур, в нижній частині якого розміщено мар фільтруючого плаваючого завантаження, споряджений підтримуючою сіткою, аераційний пристрій виконано у вигляді перфорованого насадка, трубопроводи із запірною арматурою для подачі вихідної та відводу чистої води /1/ Найбільш близьким аналогом по технічній суті при його використанні є установка для знезалізнювання води, яка містить в собі трубопроводи із запірною арматурою для подачі вихідної та відводу чистої води, водонапірну башту, яка містить в собі бак з гідродинамічним кавітатором, розташованим над камерою пластівцеутворення з вертикальною трубою, обладнаною розташованими під нахилом елементами тонкошарового модуля відстійника та стовбур з осадовою частиною, діафрагмою та каталітичним фільтруючим завантаженням, з тонкошаровим осадоущільню стовбур, камеру пластівцеутворення, ВІДСТІЙНИК, діафрагму, вертикальний стояк, з'єднаний з піддонним простором, над яким розміщений ковпачковий дренаж з фільтруючим завантаженням, яка відрізняється тим, що вертикальний стояк у верхній частині оснащений зонтом, який складається з конічної та циліндричної частин, та повітровідводом, над діафрагмою розміщені осадозабірні стояки, які з'єднані з ВІДВІДНИМ трубопроводом, а тру бопровід вихідної води обладнаний аератором у вигляді перфорованих труб, при цьому площа поперечного перерізу циліндричної частини зонта S3 дорівнює 1/2 площі поперечного перерізу стовбура S c вачем з розташованими під нахилом елементами, які знаходяться поміж собою та стовбуром з зазорами, утворюючи периферійний випускний та центральний ВІДВІДНИЙ канал, а під даром фільтруючого завантаження розташований ковпачковий дренаж з установленим вертикальним стояком, який з'єднаний з додатковою діафрагмою та піддонним просторам, з'єднаним з системою трубопроводів вихідної та освітленої води, останній з них з'єднаний з знезаражуючими бактерицидними установками 121 Недоліком відомого рішення є неможливість підвищення якісного знезалізнення води внаслідок малоефективного використання гідроксиду заліза, складність улаштування тонкошарового відстійника та осадоущільнювача з розташованими під нахилом елементами, нерівномірного розподілення обробляємої води по всій площі бака при и витіканні з кавітатору, що потребує більших напорів вихідної води, що знижує коефіцієнт об'ємного використання бака, а також висока вартість каталітичного завантаження В основу винаходу поставлена задача створити таку установку, в якій нове розташування конструкторських ознак, їх нове розташування дозволило б удосконалити виробничий процес і за рахунок цього підвищити ступінь якісного знезалізнення води, а також спростити и конструкцію О ю ю ю 54545 Поставлена задача досягається тим, що у ВІДОМІЙ установці, яка містить трубопроводи з запірною арматурою для подачі вихідної і відводу чистої води, водонапірну башту з стовбуром та баком, камеру пластівцеутворення, ВІДСТІЙНИК, діафрагму, вертикальний стояк, з'єднаний з піддонним простором, над яким розміщений ковпачковий дренаж з фільтруючим завантаженням, відрізняється тим, що вертикальні ний стояк у верхній частині наділений зонтом з повітровідводом, над діафрагмою розміщені осадозабірні стояки, з'єднані з ВІДВІДНИМ трубопроводом, а трубопровод вихідної води наділений аератором у вигляді перфорованих труб, причому площа зонту S3 дорівнює 1/2 площі стовбура S c Контактування обробляємої води з осадом гідроксиду заліза забезпечує повний перехід ІОНІВ двовалентного заліза у тривалентну форму з утворенням пластівчастого осаду Розміщення в шарі завислого осаду осадозабірних стояків, з'єднаних з ВІДВІДНИМ трубопроводом та запірною арматурою, забезпечує необхідну висоту шару осаду із пластівців гідроксиду заліза, причому об'єм осаду, що відводиться, складає 2 - 3% від загального об'єму обробляємої води Облаштування подавального трубопроводу аератором у вигляді системи перфорованих труб дозволяє забезпечити рівномірний розподіл аеруємої води по всій його площі при незначних напорах вихідної води та збільшити коефіцієнт об'ємного використання баку 2 Усі конструктивні ознаки, кожна зокрема та їх нова сукупність і нові зв'язки між ними, їх конкретне розташування дозволяє досягти нового позитивного ефекту, що полягає у вдосконаленні виробничого процесу, за рахунок цього підвищується ступінь якісного знезалізнювання обробляємої води та продуктивність установки, спрощується її конструкція та експлуатація Винахід пояснюється кресленням, де на фіг 1 наведено загальний вигляд установки Установка для знезалізнення води складається з водонапірної башти 1, яка містить в собі бак 2 з оглядовим люком 3, вентиляційний стояк 4, датчики рівня води 5, переливну трубу 6 з приймальною воронкою 7, повітровідвідну трубу 8, стовбур 9 з монтажним люком 10 У верхній частині баку 2 встановлено аератор 11 у вигляді системи перфорованих труб, з'єднаний з подавальним трубопроводом 12 і засувкою 13 Під аератором 11 в баці 2 розташовані камера пластівцеутворення 14, ВІДСТІЙНИК 15 з шаром завислого осаду із гідроксиду заліза 16, відділений діафрагмою 17 від надфільтрового простору 18 і сполучений зонтом 19, повітровідводом 20 і центральним стояком 21 з піддонним простором 22, над яким розміщений ковпачків дренаж 23, фільтруючий шар завантаження із піску, керамзиту, дрібного щебню, пінополістиролу 24, підтримуюча сітка 25, колектор забору освітленої та промивної води 26, з'єднаний з трубопроводом освітленої води 27 та скиду промивної води 28 і трубопроводом подачі води для промивки пінополістирольного завантаження 29, з встановленими на них засувками ЗО, 31 та 32 Шар завислого осаду 16 споряджений стояками 33 і трубопроводом 34 із засувкою 35 для відводу надлишкового осаду гідроксиду заліза, а також трубопроводом 36 із засувкою 37 для спорожнювання стовбура башти і видалення осаду Піддонний простір 22 сполучено трубопроводом 38 з установленою на ньому засувкою 39 із трубопроводом вихідної води 12, для спорожнювання башти, де піддонного простору 22 приєднано трубопровід 40 з засувкою 41 Трубопровід освітленої води 27 за допомогою патрубків 42 з встановленою на них запірною арматурою 43 приєднано до знезаражуючих бактерицидних установок 44, з блоком керування 45, ВІДВІДНИМ трубопроводом обробляємої води 46 і запірною арматурою 47 Установка працює в такій ПОСЛІДОВНОСТІ ДЛЯ забезпечення СТІЙКОСТІ башти перед пуском установки в роботу проводиться заповнення її водою Для цього вода від джерела водопостачання при відкритій засувці 39 по трубопроводу 38 крізь піддонний простір 22, ковпачковий дренаж 23, фільтруюче завантаження 24, центральний стояк 21, стовбур башти 9 заповнює водонапірну башту 1 до приймальної труби 6 Видалення повітря із надфільтрового простору 18 здійснюється за допомогою повітровідвідної труби 8 Після заповнення башти 1 водою закривається засувка 39, відкривається засувка 13, вода по трубопроводу 12 подається на аератор 11, насичується киснем повітря при витіканні із перфорованих труб, після чого надходить в камеру пласті вцеутворення 14 Завісь з гідравлічною крупністю 0 - 0,5мм/с, яка утворюється в камері пластівцеутворення 14, надходить до відстійника 15, а потім в шар завислого осаду 16 Підтримування постійної висоти шару завислого осаду з пластівців гідроксиду заліза відбувається за допомогою осадозабірних стояків 33, трубопроводу 34 із засувкою 35 При контактуванні води в зоні завислого шару з пластівцями гідроксиду заліза відбувається певний перехід ІОНІВ двовалентного заліза в тривалентну форму Освітлена вода із відстійника 15 крізь шар завислого осаду із гідроксиду заліза 16 за допомогою зонта 19 підводиться до центрального вертикального стояка 21, а потім крізь піддонний простір 22, ковпачковий дренаж 23, фільтруюче завантаження 24 потрапляє в колектор освітленої води 26 та трубопровід освітленої води 27, при відчиненій засувці ЗО Відношення нижньої циліндричної частини Н зонту 19 та верхньої циліндричної частини h зонту 19 до діаметру вертикального стояку D-i, ВІДПОВІДНО складає 3 1 і 1 1 Розташування в нижній частині відстійника 15 зонта 19 з повітровідводом 20 для подачі освітленої води до центрального вертикального стояка 21 при відношенні його площі до площі стовбура 0,5 1 створює однакові швидкості низхідного та висхідного потоків обробляємої води, які забезпечують СТІЙКІСТЬ завислого шару осаду із гідроксиду заліза, який є високоефективним каталізатором та сорбентом ІОНІВ двовалентного заліза 54545 Випуск повітря із зонта 19 проводиться за допомогою повітровідводу 20 ВІДВІД ВОДИ І осаду із стовбура башти 9 проводиться по трубопроводу 36 при відчиненій засувці 37 Знезаражування освітленої води здійснюється на знезаражувальних бактерицидних установках 44, з блоком керування 45, установлених на трубопроводі освітленої води 23 за допомогою патрубків 42 та запірних пристроїв 43 ВІДВІД знезараженої води здійснюється трубопроводом 46 при відчиненій засувці 44 При подачі води споживачу, яка не потребує знезараження, на трубопроводі 28 відчиняється засувка 31 при зачинених запірних пристроях ЗО і 43 Промивка фільтруючого завантаження із піс ку, керамзиту, дрібного щебню 24 проводиться освітленою водою, яка потрапляє у піддонний простір 22 по центральному вертикальному стояку 21 із стовбура башти 9 та бака 2 ВІДВІД ВОДИ ПІСЛЯ промивки фільтруючого завантаження 24 здійснюється за допомогою колектора 26, трубопроводу 27 при відчиненій засувці ЗО Запірні пристрої 31 та 42 при цьому зачинені Промивка завантаження із пінополістиролу проводиться водою, що поступає по стояку 33, трубопроводу 29, колектору 26 і відводиться по трубопроводу 40 при відкритій засувці 41 Спорожнення водонапірної башти 1 здійснюється трубопроводом 40 при відчиненій засувці 41 54545 ФІГ. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
