Застосування крокового електродвигуна як збуджувача коливань в електромеханічному віброгенераторі
Формула / Реферат
Застосування крокового електродвигуна як збуджувача коливань в електромеханічному віброгенераторі.
Текст

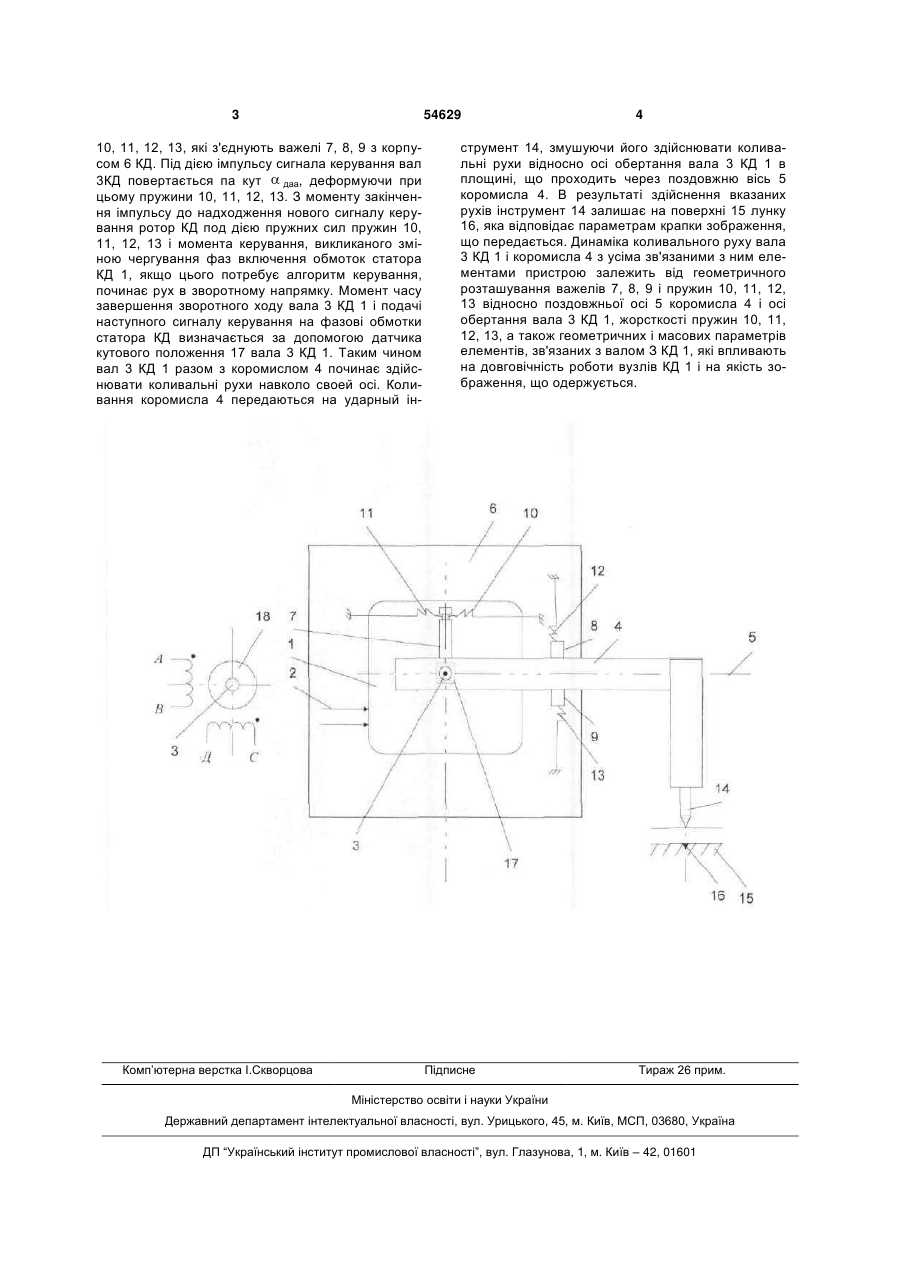

Застосування крокового електродвигуна як збуджувача коливань в електромеханічному віброгенераторі. (19) (21) u200907574 (22) 20.07.2009 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) МАГОМЄДОВ МАГОМЄД ХАБІБОВІЧ, RU 3 54629 10, 11, 12, 13, які з'єднують важелі 7, 8, 9 з корпусом 6 КД. Під дією імпульсу сигнала керування вал 3КД повертається па кут даа, деформуючи при цьому пружини 10, 11, 12, 13. З моменту закінчення імпульсу до надходження нового сигналу керування ротор КД под дією пружних сил пружин 10, 11, 12, 13 і момента керування, викликаного зміною чергування фаз включення обмоток статора КД 1, якщо цього потребує алгоритм керування, починає рух в зворотному напрямку. Момент часу завершення зворотного ходу вала 3 КД 1 і подачі наступного сигналу керування на фазові обмотки статора КД визначається за допомогою датчика кутового положення 17 вала 3 КД 1. Таким чином вал 3 КД 1 разом з коромислом 4 починає здійснювати коливальні рухи навколо своей осі. Коливання коромисла 4 передаються на ударный ін Комп’ютерна верстка І.Скворцова 4 струмент 14, змушуючи його здійснювати коливальні рухи відносно осі обертання вала 3 КД 1 в площині, що проходить через поздовжню вісь 5 коромисла 4. В результаті здійснення вказаних рухів інструмент 14 залишає на поверхні 15 лунку 16, яка відповідає параметрам крапки зображення, що передається. Динаміка коливального руху вала 3 КД 1 і коромисла 4 з усіма зв'язаними з ним елементами пристрою залежить від геометричного розташування важелів 7, 8, 9 і пружин 10, 11, 12, 13 відносно поздовжньої осі 5 коромисла 4 і осі обертання вала 3 КД 1, жорсткості пружин 10, 11, 12, 13, а також геометричних і масових параметрів елементів, зв'язаних з валом З КД 1, які впливають на довговічність роботи вузлів КД 1 і на якість зображення, що одержується. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUse of stepper motor as exciter of oscillations in electromechanical vibration generator
Автори англійськоюMahomiedov Mahomied Khabibovich
Назва патенту російськоюПрименение шагового электродвигателя в качестве возбудителя колебаний в электромеханическом виброгенераторе
Автори російськоюМагомедов Магомед Хабибович
МПК / Мітки
МПК: B06B 1/00
Мітки: збуджувача, застосування, електромеханічному, крокового, коливань, віброгенераторі, електродвигуна
