Гнучкий піднімальний гідродинамічний пристрій

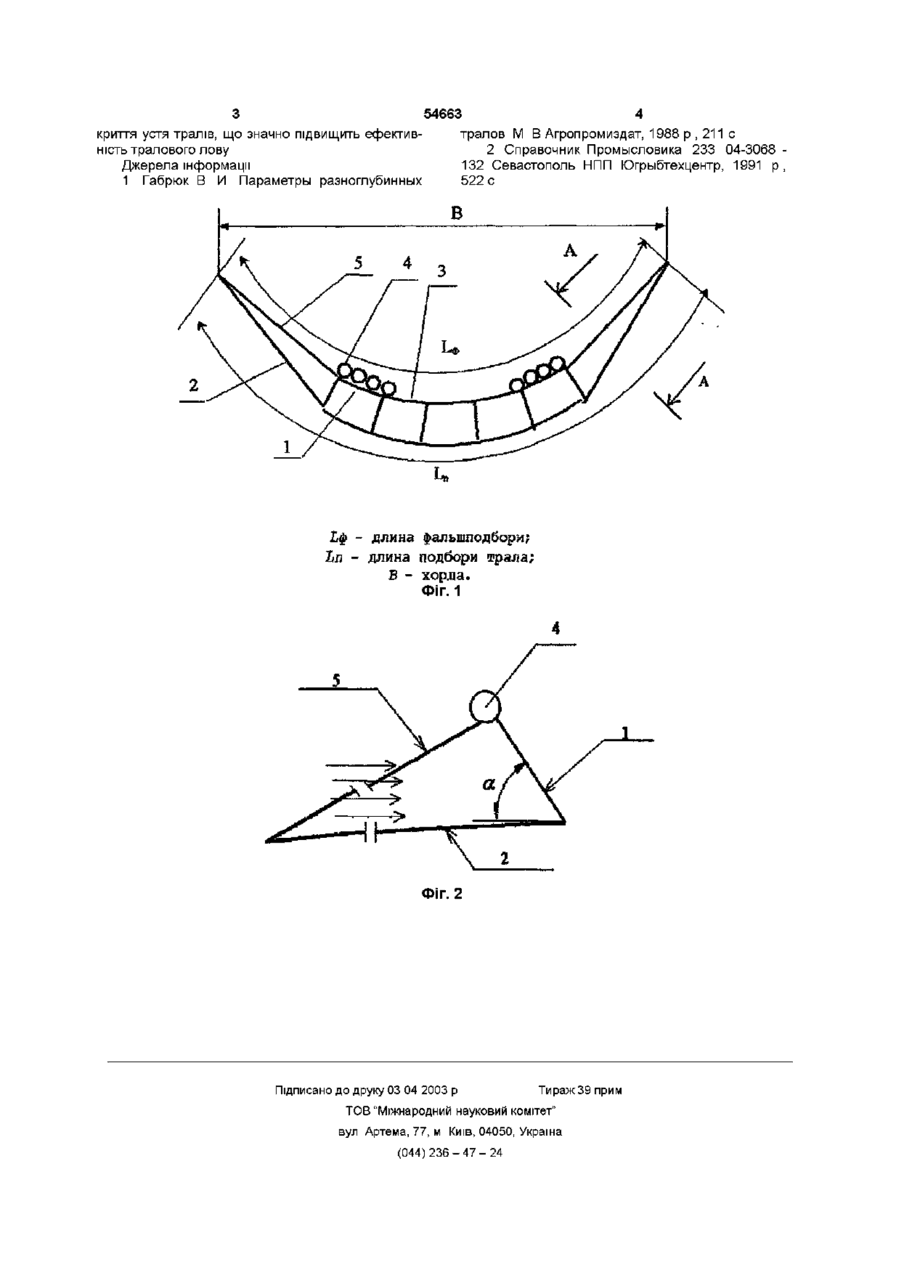

Гнучкий гідродинамічний пристрій для роз криття тралів, що складається із гнучких щитків, посаджених на підбору і фальшпідбору, плав і відтяжки для регулювання кута атаки, що відрізняється тим, що щитки виконані у вигляді трапеції і посаджені меншими основами на фальшпідбору, великими основами на підбору трала, а бічними крайками впритул одне до одного, і в цілому являють собою частину розгортки зрізаної піраміди Винахід відноситься до промислового рибальства і може бути використаний для оснастки тралів Гідродинамічні пристрої застосовують на тралах для створення вертикального розкриття Найбільше застосування мають гнучкі пристрої, що дозволяють намотувати трал на барабан ВІДОМІ гідродинамічні пристрої, що складаються з окремих прямокутних щитків з еластичного матеріалу Щитки задньою крайкою кріпляться до верхньої підбори трала, передній упритул з'єднується між собою Фальшпідбора складається з фальшгужа і двох відтяжок Кут атаки щитка до потоку води задається відтяжками, довжина котрих декілька коротше відповідної ділянки підбори Для утворення початкового кутку атаки на передній крайці встановлюється плав [1] Основна вимога до пристрою - одержання максимальної піднімальної сили при мінімальному лобовому опорі Цю умову можна забезпечити при настроюванні всіх щитків пристрою на кут атаки не більш 20 - 25° [2] Відомо, ЩО підбора трала і фальшпідбора під дією рівнобіжних сил потоку води приймає форму близьку до параболи При цьому подовжні крайки гнучких щитків надаються посаджені на канати, що мають форми парабол різної довжини з однаковою хордою У такому положенні неможливо задати однаковий кут атаки всіх щитків, що мають у зборі форму прямокутної смуги Через це в застосовуваних конструкціях кут атаки центральної частини пристрою на 30-40° перевищує кут у крайніх частинах і складає від 50° до 60° При такому куті атаки щитки мають силу опору значно більшу ніж під німальна сила В основу винаходу покладена мета створення гнучкого гідродинамічного пристрою, що при встановлені на підбори трала в робочому положенні на всіх ділянках приймає однаковий кут атаки, що не перевищує 25° Поставлена мета досягається тим, що в пристрої, що включає гнучкі щитки, плав і відтяжки, використовується набір щитків трапецієподібної форми При з'єднанні щитків між собою бічними крайками, устрій у цілому буде мати форму розгортки бічної поверхні усіченої піраміди Такий пристрій, встановлений на підборі трала, що має форму близьку до параболи, забезпечить однакові кути нахилу всіх щитків до потоку води Винахід пояснюється кресленням, де на фігурі 1 зображено загальний вигляд гідродинамічного пристрою, на фігурі 2 - вигляд по А-А Гідродинамічний пристрій містить гнучкі щитки І, підбору 2, фальшпідбору 3, плав 4, регулювальні відтяжки 5 Працює пристрій таким чином Щитки більшої крайки кріпляться на канат верхньої підбори трала, меншої крайки - на канат фальшпідбори Кут до потоку задається відтяжками При поступі трала у воді щитки під дією плаву і потоку води, що набігає, приймають заданий кут атаки, однаковий по всій довжині і створюють максимальну піднімальну силу, необхідну для розкриття трала, при мінімальному опорі Використання запропонованого методу оснастки дозволить без додаткових витрат збільшити піднімальну силу гідродинамічного пристрою і роз ГО (О (О ^и Ю криття устя тралів, що значно підвищить ефективність тралового лову Джерела інформації 1 Габрюк В И Параметры разноглубинных 54663 тралов М В Агропромиздат, 1988 р , 211 с 2 Справочник Промысловика 233 04-3068 132 Севастополь НПП Югрыбтехцентр, 1991 р 522 с Ьф - длина фальшподборн; Ъп - длина подбори трала; В - хорда. Фіг. 1 Фіг. 2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
