Пристрій для збирання та знищення шкідників

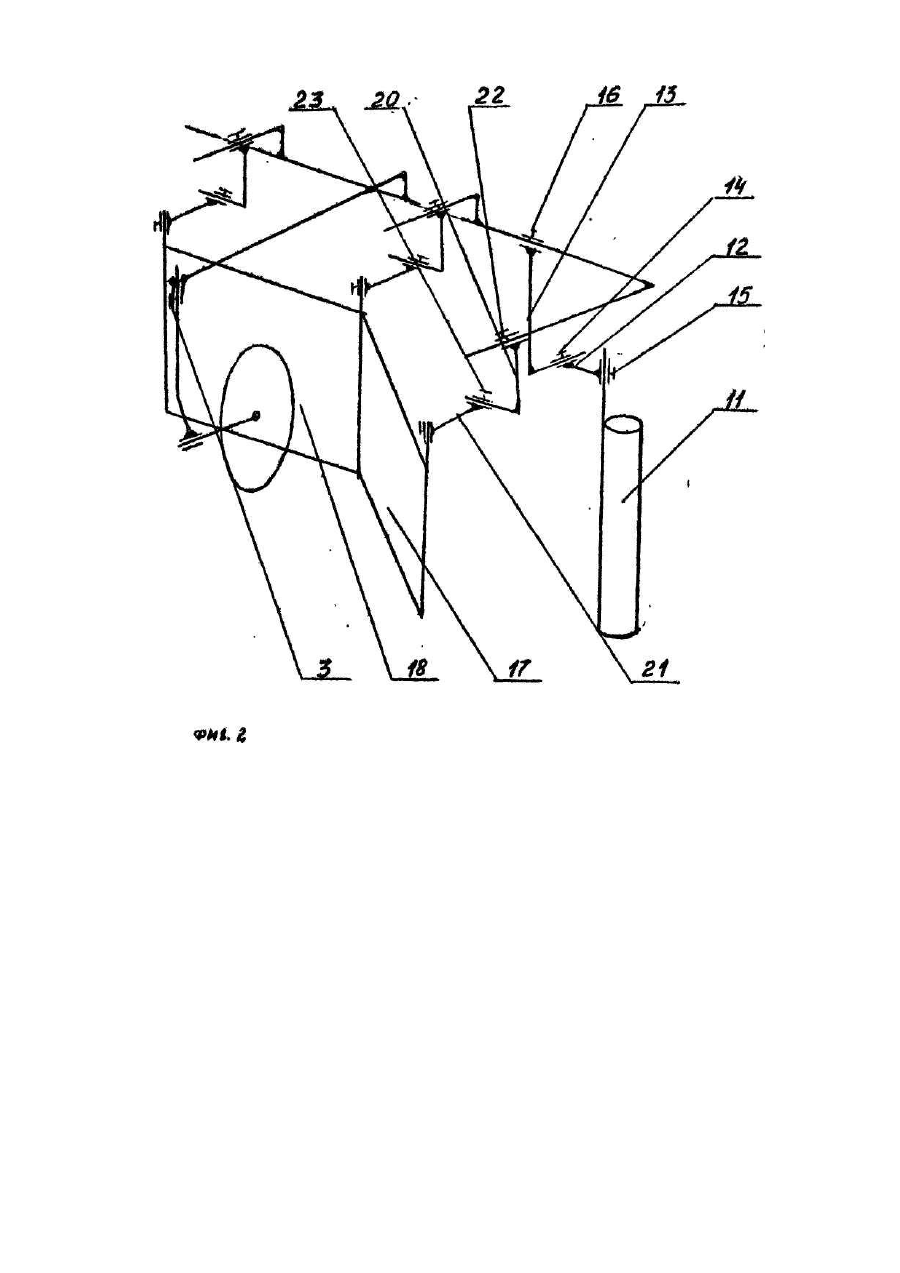

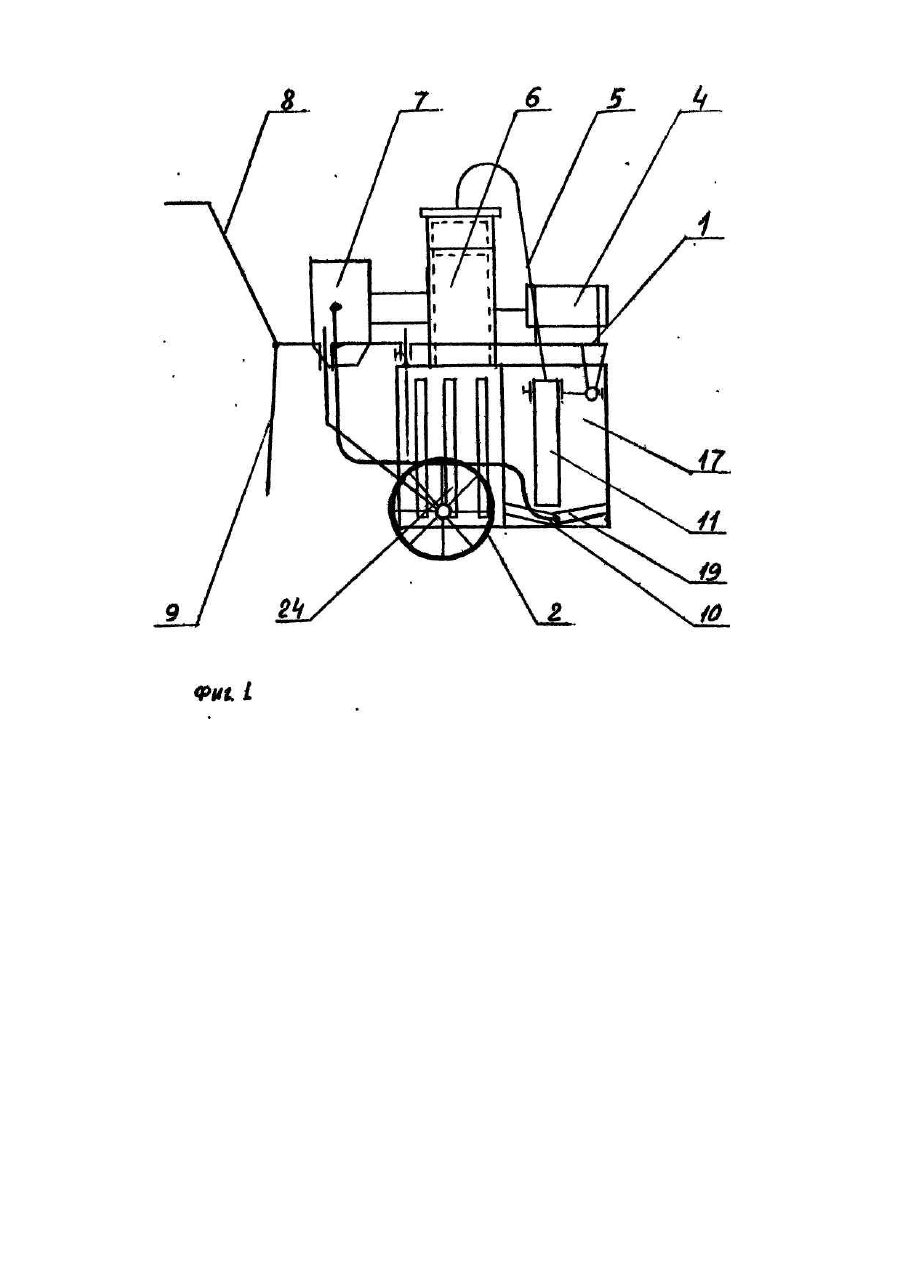

Винахід відноситься до сільського господарства, а саме до пристроїв для збирання та знищення колорадських жуків на присадибних ділянках. Відомий пристрій для збирання та знищення шкідників їх всмоктуванням за допомогою вакууму [1]. Однак згаданий пристрій відрізняється великими габаритами, що не дозволяє використовувати його для зазначеної мети. Найбільш близькими до об'єкту, що заявляється, є пристрій [2], який складається з рами, до якої прикріплені пара коліс, двигуна, пари вентиляторів та щитків з лотками, вловлювача, щільового патрубка. Відомий пристрій розраховано переважно для збирання дорослих особин шкідників, які струменем повітря з щільового патрубка легко здуваються з куща картоплі і вдаряючись в щитки, вставлені з протилежних сторін падають до їх лотків, звідки всмоктуються у вловлювач. Личинки колорадського жука, що наносять найбільшу шкоду надзвичайно щільно прикріпляються до листочків, і в переважній більшості не здуваються, що робить згаданий пристрій малоефективним у боротьбі з ними. Завданням даного винаходу є підвищення якості збирання шкідників, яке відбувається за рахунок послідовного здування дорослих жуків в горизонтальні всмоктуючі лотки, а також вібраційного зтрушування та механічного "зчісування" їх личинок в замкненому просторі вертикальних всмоктуючих каналів, що призводить до збільшення ефективності використання запропонованого пристрою. Поставлена задача реалізується за рахунок того, що пристрій для збирання та знищення шкідників, який включає раму з парою коліс, двигун, вентилятор, пару щитків з лотками, вловлювач, щільовий патрубок, відповідно до винаходу оснащений парою щитків, які виконані з двох шарнірно з'єднаних між собою частин, передні з яких оснащені V-подібними лотками, встановлено на кронштейнах з можливістю зміни положення їх передньої грані, а в задніх - послідовно прорізано не менше двох вертикальних каналів з загостреними задніми краями, при цьому щитки встановлені на кронштейнах з можливістю зміни їх положення в просторі, а між передніми частинами щитків на кронштейнах з можливістю зміни положення встановлено вертикальний щільовий патрубок. Підвищення якості збирання шкідників відбувається за рахунок поетапної дії пристрою. Спочатку виконується звичайне здування шкідників в лотки передніх щитків. Далі, при подальшому переміщенні пристрою по відношенню до куща, його листочки по всій висоті куща потрапляють в послідовно розташовані щільові вертикальні всмоктуючі канали, де в їх замкненому просторі відбувається вібраційне зтрушування шкідників та їх остаточне механічне "зчісування" при контакті листків а загостреними задніми краями каналів. Додатковий ефект очистки листочків від шкідників досягається за рахунок їх почергової обробки в декількох послідовно розташованих всмоктуючих каналах і не дає можливості втечі шкідників, в зв'язку з тим, що обробка листків відбувається в замкненому просторі цих каналів. На фіг.1 представлена плоска схема пристрою; на фіг.2 - просторова схема пристрою, на якій умовно не наведені агрегати, що розташовані зверху на рамі. Пристрій для збирання та знищення шкідників складається з рами 1 (фіг.1), пари коліс 2, прикріплених до неї гвинтами 3 (фіг.2), двигуна 4 (фіг.1), нагнітаючого трубопроводу 5, вентилятора 6, вловлювача шкідників 7, рукоятки 8, відкидної ніжки 9, всмоктуючого трубопроводу 10, вертикального щільового патрубка 11, закріпленого до рам за допомогою кронштейнів 12 та 13 і фіксуючих гвинтів 14, 15, 16 (фіг.2), пари щитків виконаних з двох шарнірно закріплених між собою частин 17 і 18. Передні частини 17 щитків оснащені Vподібними лотками 191 прикріплені до рами 1, за допомогою кронштейнів 20 та 21 (фіг.2) та фіксуючих гвинтів 22, 23. Задні частини щитків 18 прикріплені до рами 1 аналогічно. В задніх щитках виконані вертикальні щільові всмоктуючі канали з "загостреними" задніми краями 24. Пристрій для збирання та знищення шкідників працює таким чином. Пристрій транспортується вздовж кущів за допомогою м'язових зусиль людини на двох колесах 2. Двигун 4 приводить в дію вентилятор 6, який по трубопроводу 5 подає стиснуте повітря в щільовий патрубок 11. При під'їзді до куща картоплі останній потрапляє між щитки 17 і струмінь повітря, що виходять з патрубка 11, здуває з листя шкідників, жуки вдаряються в щитки 17 і по них сповзають у V-подІбнІ лотки 19. З лотків 19 вони потрапляють у всмоктуючий трубопровід 10 і по ньому транспортуються у вловлювач 7. При переміщенні пристрою вперед кущ картоплі проходить між щитками 18 із всмоктуючими щілинами 24. Під дією вакууму листки рослин всмоктуються з щілини 24 разом з шкідниками і починають там коливатися з великою частотою. Жуки і їх личинки під дією коливань відриваються від листя. Остаточний збір жуків і їх личинок відбувається за рахунок того, що листя виходячи Із щілин 24 під час транспортування пристрою контактує з її "загостреним" краєм і шкідники та їх личинки "зчісуються" з листків. Всі зібрані шкідники по трубопроводу 10 подаються в вловлювач 7, звідки видаляються по мірі накопичення,
