Установка для формування виробів з бетонних сумішей
Номер патенту: 54675
Опубліковано: 25.11.2010
Автори: Почка Костянтин Іванович, Ловейкін Вячеслав Сергійович
Формула / Реферат
Установка для формування виробів з бетонних сумішей, що складається з нерухомого порталу та формувального пристрою, яка відрізняється тим, що привод зворотно-поступального руху формувального візка виконаний у вигляді шарнірно встановленого на порталі зубчастого колеса, яке входить в зачеплення з двосторонньою зубчастою рейкою і зубці якого розташовані по одній половині початкового кола.
Текст

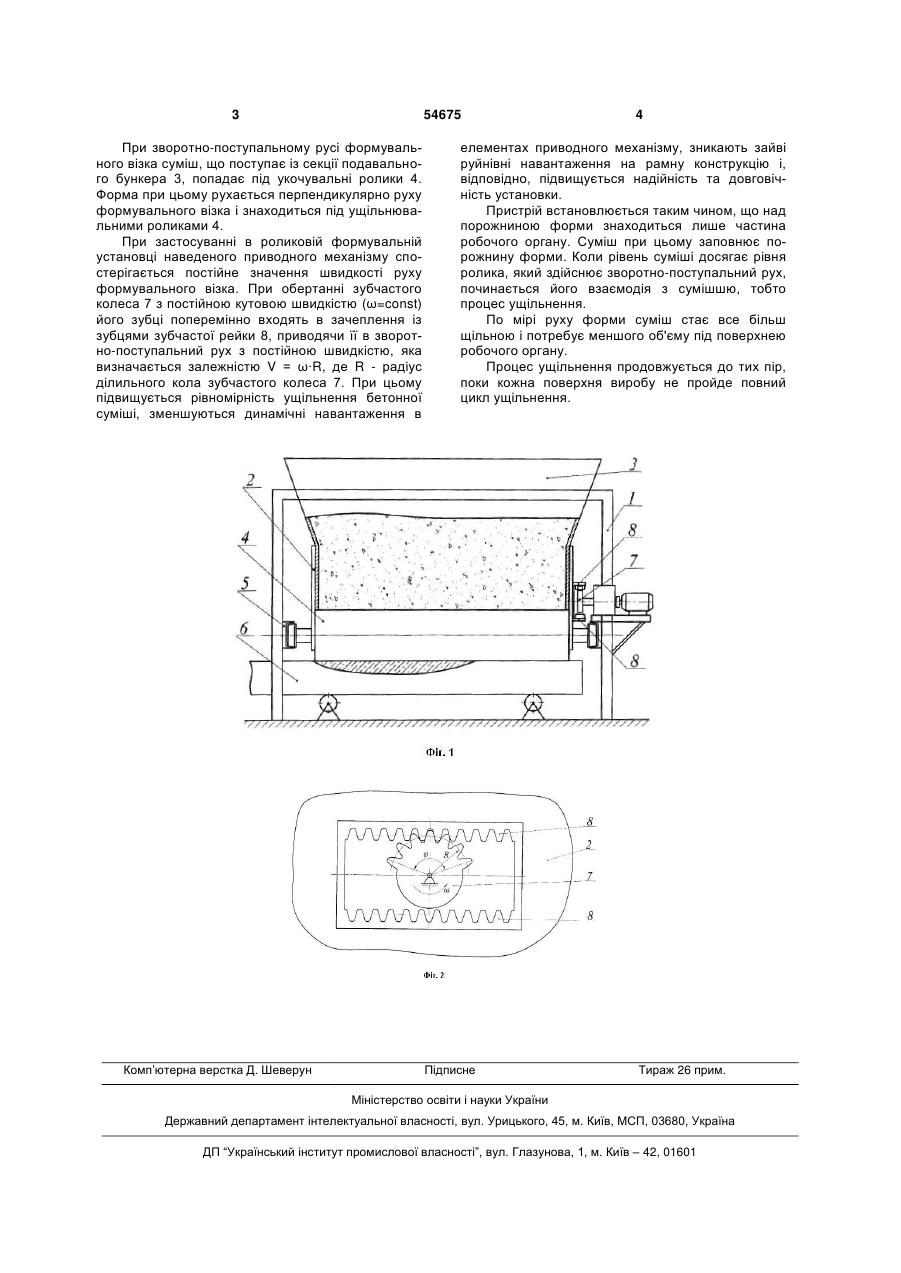

Установка для формування виробів з бетонних сумішей, що складається з нерухомого порталу та формувального пристрою, яка відрізняється тим, що привод зворотно-поступального руху формувального візка виконаний у вигляді шарнірно встановленого на порталі зубчастого колеса, яке входить в зачеплення з двосторонньою зубчастою рейкою і зубці якого розташовані по одній половині початкового кола. (19) (21) u201003750 (22) 01.04.2010 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) ЛОВЕЙКІН ВЯЧЕСЛАВ СЕРГІЙОВИЧ, ПОЧКА КОСТЯНТИН ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА І АРХІТЕКТУРИ 3 54675 При зворотно-поступальному русі формувального візка суміш, що поступає із секції подавального бункера 3, попадає під укочувальні ролики 4. Форма при цьому рухається перпендикулярно руху формувального візка і знаходиться під ущільнювальними роликами 4. При застосуванні в роликовій формувальній установці наведеного приводного механізму спостерігається постійне значення швидкості руху формувального візка. При обертанні зубчастого колеса 7 з постійною кутовою швидкістю (ω=const) його зубці поперемінно входять в зачеплення із зубцями зубчастої рейки 8, приводячи її в зворотно-поступальний рух з постійною швидкістю, яка визначається залежністю V = ω∙R, де R - радіус ділильного кола зубчастого колеса 7. При цьому підвищується рівномірність ущільнення бетонної суміші, зменшуються динамічні навантаження в Комп’ютерна верстка Д. Шеверун 4 елементах приводного механізму, зникають зайві руйнівні навантаження на рамну конструкцію і, відповідно, підвищується надійність та довговічність установки. Пристрій встановлюється таким чином, що над порожниною форми знаходиться лише частина робочого органу. Суміш при цьому заповнює порожнину форми. Коли рівень суміші досягає рівня ролика, який здійснює зворотно-поступальний рух, починається його взаємодія з сумішшю, тобто процес ущільнення. По мірі руху форми суміш стає все більш щільною і потребує меншого об'єму під поверхнею робочого органу. Процес ущільнення продовжується до тих пір, поки кожна поверхня виробу не пройде повний цикл ущільнення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPlant for molding articles from concrete mixtures
Автори англійськоюLoveikin Viacheslav Serhiiovych, Pochka Kostiantyn Ivanovych
Назва патенту російськоюУстановка для формования изделий из бетонных смесей
Автори російськоюЛовейкин Вячеслав Сергеевич, Почка Константин Иванович
МПК / Мітки
МПК: B28B 13/00
Мітки: формування, бетонних, сумішей, установка, виробів
