Пристрій для контролю вібрацій об’єктів

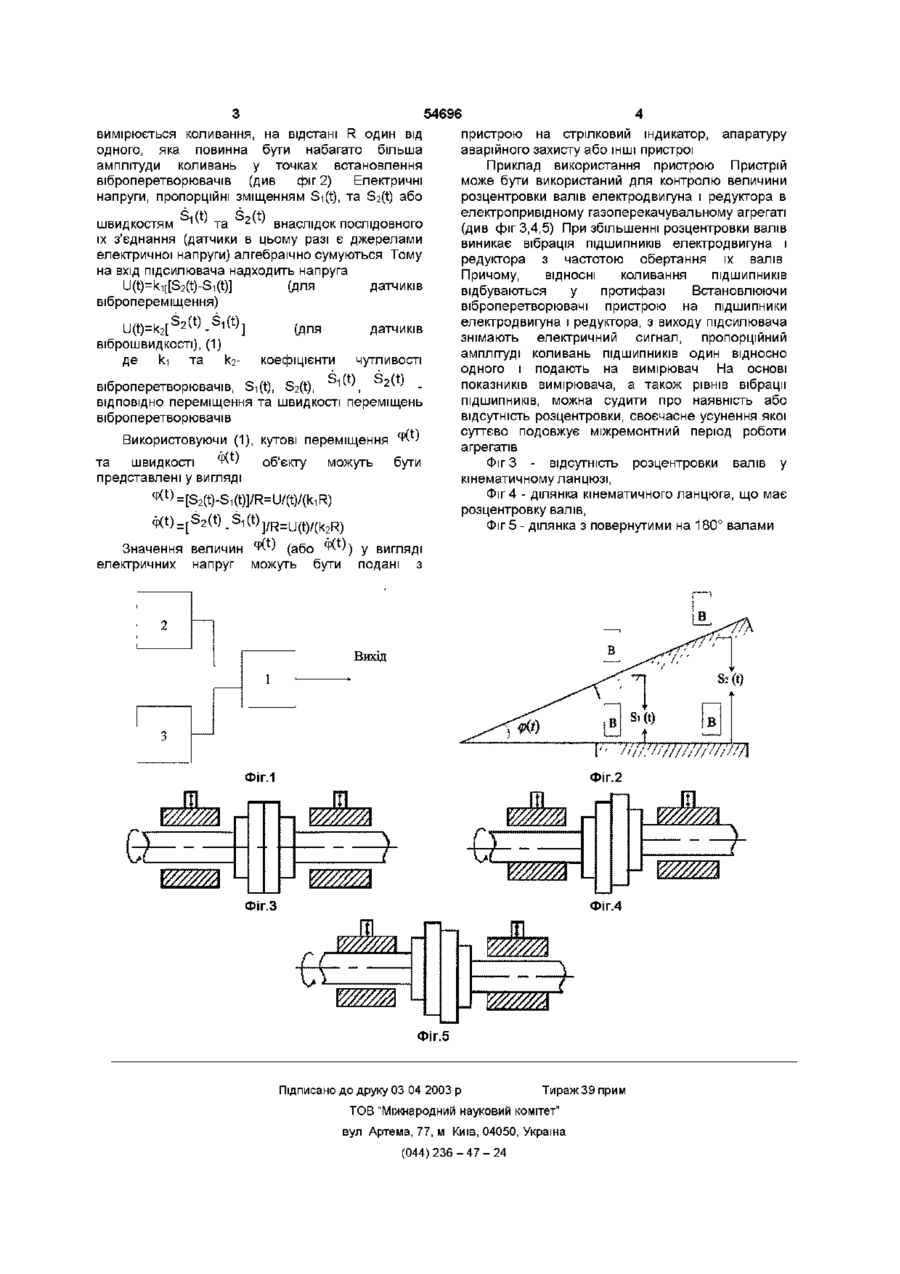

Пристрій для контролю вібрацій об'єктів, який містить перший віброперетворювач, встановлений на об'єкті, послідовно з'єднані підсилювач та індикатор, який відрізняється тим, що він обладнаний другим віброперетворювачем, ідентичним першому віброперетворювачу і встановленим на об'єкті на відстані R, яка задовольняє співвідношенню R»A, де А амплітуда контрольованої вібрації, перший та другий віброперетворювачі з'єднані послідовно, виходи першого і другого віброперетворювачів з'єднані з першим і другим входами підсилювача Винахід стосується вимірювальної техніки і може бути використаний для вібраційного контролю і діагностування машин Відомий пристрій (а с СРСР №905664, М кл G01 Н 1/08, 1982р), який містить з'єднані послідовно віброперетворювач, підсилювач, блок порівняння, ключ, виконавчий елемент, слідкуючий фільтр, увімкнений між підсилювачем і блоком порівняння, послідовно з'єднані датчик обертів, вимірювач і блок пам'яті, вихід якого підключений до другого входу блоку порівняння, а другий вхід слідкуючого фільтра з'єднаний з виходом вимірювача Пристрій дозволяє виділяти інформативні частоти з вібраційного сигналу вимірювати рівні вібрації об'єктів у точках встановлення віброперетворювачів Однак, існують ситуації, коли об'єкт під дією періодичних моментних навантажень здійснює кутові вібраційні рухи, які являють інтерес для контролю І діагностування Найбільш близьким до запропонованого пристрою є пристрій (пат Франції №2253206 М кл G01 Н 11/00, 1975р) для контролю вібрацій, який містить послідовно з'єднані віброперетворювач, підсилювач, випрямляч, інтегратор та стрілковий індикатор Недоліком цього пристрою є неможливість вимірювання параметрів кутових вібраційних рухів Задачею цього винаходу є розширення функціональних можливостей контролю шляхом визначення кутових коливань об'єкта Для розв'язання поставленої задачі у відомому пристрої для контролю вібрацій об'єктів, який містить перший віброперетворювач, встановлюваний на об'єкті, послідовно з'єднаний з підсилювачем, згідно з винаходом, пристрій має другий віброперетворювач, ідентичний першому віброперетворювачу і встановлюваний на об'єкті на відстані R, як задовольняє співвідношенню R»A, де А - амплітуда контрольованої вібрації Перший і другий перетворювачі з'єднані послідовно, входи першого і другого перетворювачів з'єднані з першим і другим входами підсилювача На фіг 1 представлена блок-схема пристрою Пристрій містить підсилювач 1 та два віброперетворювачі 2 і 3 Віброперетворювачі з'єднані послідовно таким чином, щоб при дії на них однакового вібраційного навантаження з боку об'єкта ЗМІННІ електричні напруги, що їх виробляють віброперетворювачі, компенсували одна одну, і на вхід підсилювача 1 надходив нульовий сигнал У цьому випадку, при дії з боку об'єкта на віброперетворювачі 2 і З синусоїдальними вібраційними навантаженнями з однаковими частотами і протилежними фазами, на вхід підсилювача буде надходити напруга, що дорівнює сумі напруг, які надходять окремо від кожного віброперетворювача 2 і З Пристрій працює наступним чином Двома віброперетворювачами реєструють коливання досліджуваного об'єкта у двох точках Віброперетворювачі 2 і 3 встановлюють паралельно один одному у площині, в якій (О о> (О ю 54696 вимірюється коливання, на відстані R один від пристрою на стрілковии індикатор, апаратуру одного, яка повинна бути набагато більша аварійного захисту або ІНШІ пристрої амплітуди коливань у точках встановлення Приклад використання пристрою Пристрій віброперетворювачів (див фіг 2) Електричні може бути використаний для контролю величини напруги, пропорційні зміщенням Si(t), та S2(t) або розцентровки валів електродвигуна і редуктора в електропривідному газоперекачувальному агрегаті I W w Si(t) та S 2 (t) внаслідок послідовного швидкостям ^ (див фіг 3,4,5) При збільшенні розцентровки валів їх з'єднання (датчики в цьому разі є джерелами виникає вібрація ПІДШИПНИКІВ електродвигуна і електричної напруги) алгебраїчно сумуються Тому редуктора з частотою обертання їх валів на вхід підсилювача надходить напруга Причому, ВІДНОСНІ коливання ПІДШИПНИКІВ U(t)=ki[[S2(t)-Si(t)] (для датчиків відбуваються у протифазі Встановлюючи вібропереміщення) віброперетворювачі пристрою на підшипники електродвигуна і редуктора, з виходу підсилювача 1 W ] (для датчиків знімають електричний сигнал, пропорційний віброшвидкості), (1) амплітуді коливань ПІДШИПНИКІВ ОДИН ВІДНОСНО де кі та к2- коефіцієнти чутливості одного і подають на вимірювач На основі S (її S ffl показників вимірювача, а також рівнів вібрації віброперетворювачів, Si(t), S2(t), n , 2 W ПІДШИПНИКІВ, можна судити про наявність або ВІДПОВІДНО переміщення та швидкості переміщень відсутність розцентровки, своєчасне усунення якої віброперетворювачів суттєво подовжує міжремонтний період роботи Використовуючи (1), кутові переміщення ^ J агрегатів та швидкості ^ ^ представлені у вигляді ( об'єкту можуть бути t P< ^[S2(t)-S1(t)]/R=U/(t)/(k1R) t 4< )=[S2(t)_Si(t)]/R=U(t)/(k2R) Фіг 3 - відсутність розцентровки валів у кінематичному ланцюзі, Фіг 4 - ділянка кінематичного ланцюга, що має розцентровку валів, Фіг 5 - ділянка з повернутими на 180° валами Значення величин ^ ^ (або ^ ^) у вигляді електричних напруг можуть бути подані з Вихід [" '//////''////////////А 'Фіг.1 Фіг.2 Фіг.З Фіг.4 Фіг.5 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
