Металовловлювач фриза
Формула / Реферат

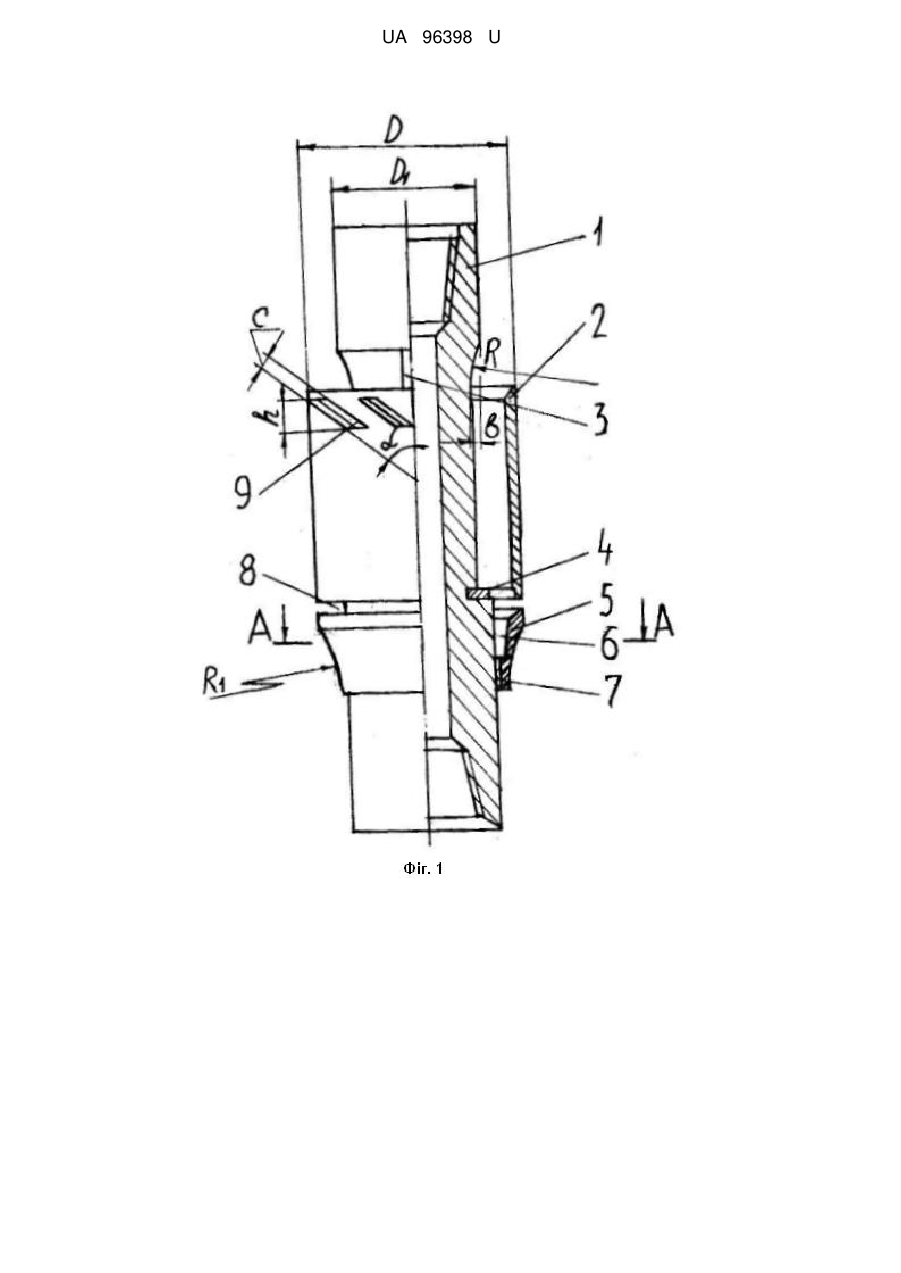

1 Металовловлювач, корпус якого виконаний з приєднувальними різьбами і ребрами жорсткості, утворюючими з корпусом накопичувальну порожнину в вигляді кільцевих секторів, на якому встановлений кільцевий обтічник з проміжком від дна кожуха з радіальним колосником, який відрізняється тим, що циліндрична поверхня корпуса навпроти кожуха виконана вгнутою радіусом R і глибиною b, де R=(1,0-1,5)D1, b=(0,05…0,10)D1, a D1 - діаметр корпуса.

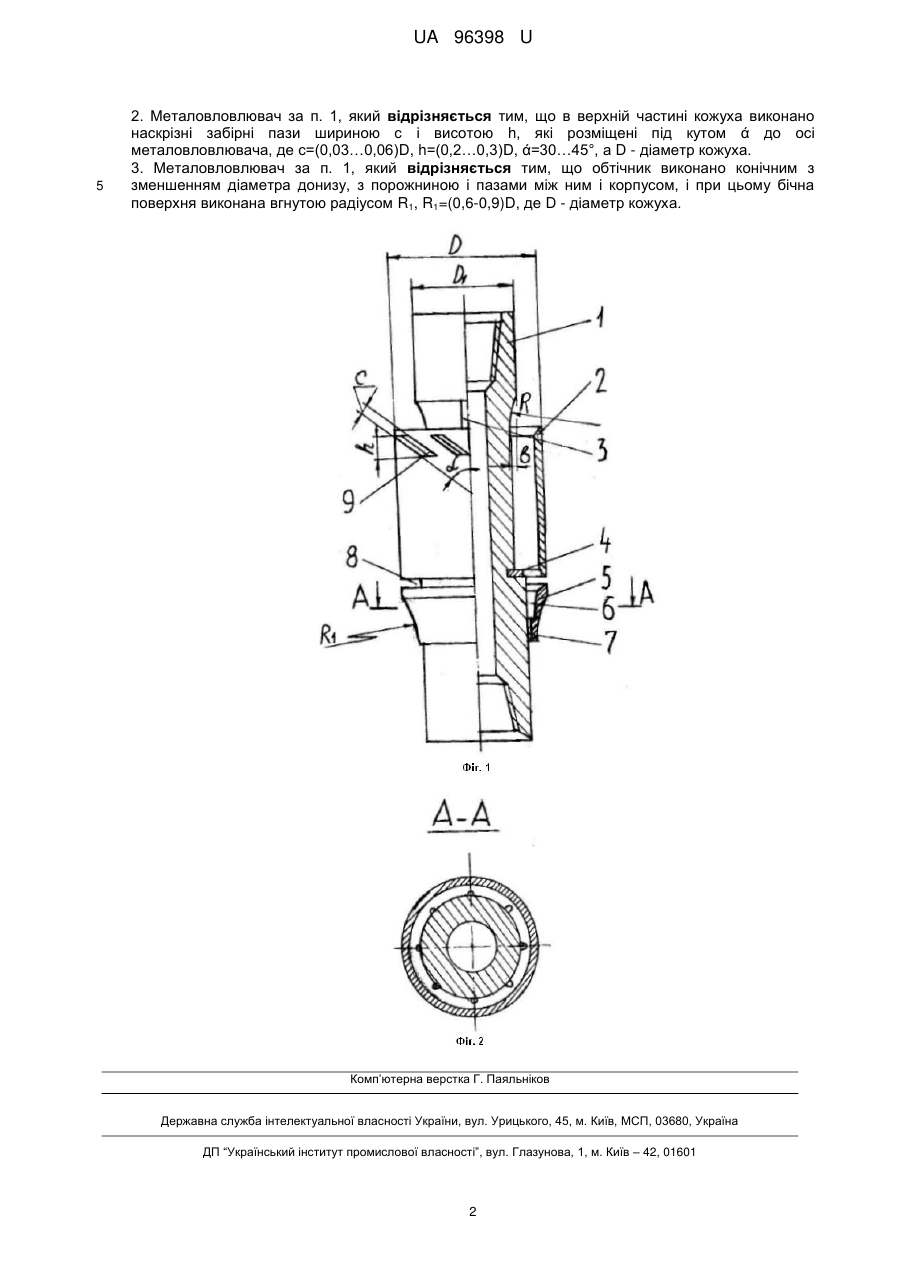

2 Металовловлювач за п. 1, який відрізняється тим, що в верхній частині кожуха виконано наскрізні забірні пази шириною с і висотою h, які розміщені під кутом ά до осі металовловлювача, де с=(0,03…0,06)D, h=(0,2…0,3)D, ά=30…45°, а D - діаметр кожуха.
3 Металовловлювач за п. 1, який відрізняється тим, що обтічник виконано конічним з зменшенням діаметра донизу, з порожниною і пазами між ним і корпусом, і при цьому бічна поверхня виконана вгнутою радіусом R1, R1=(0,6-0,9)D, де D - діаметр кожуха.
Текст

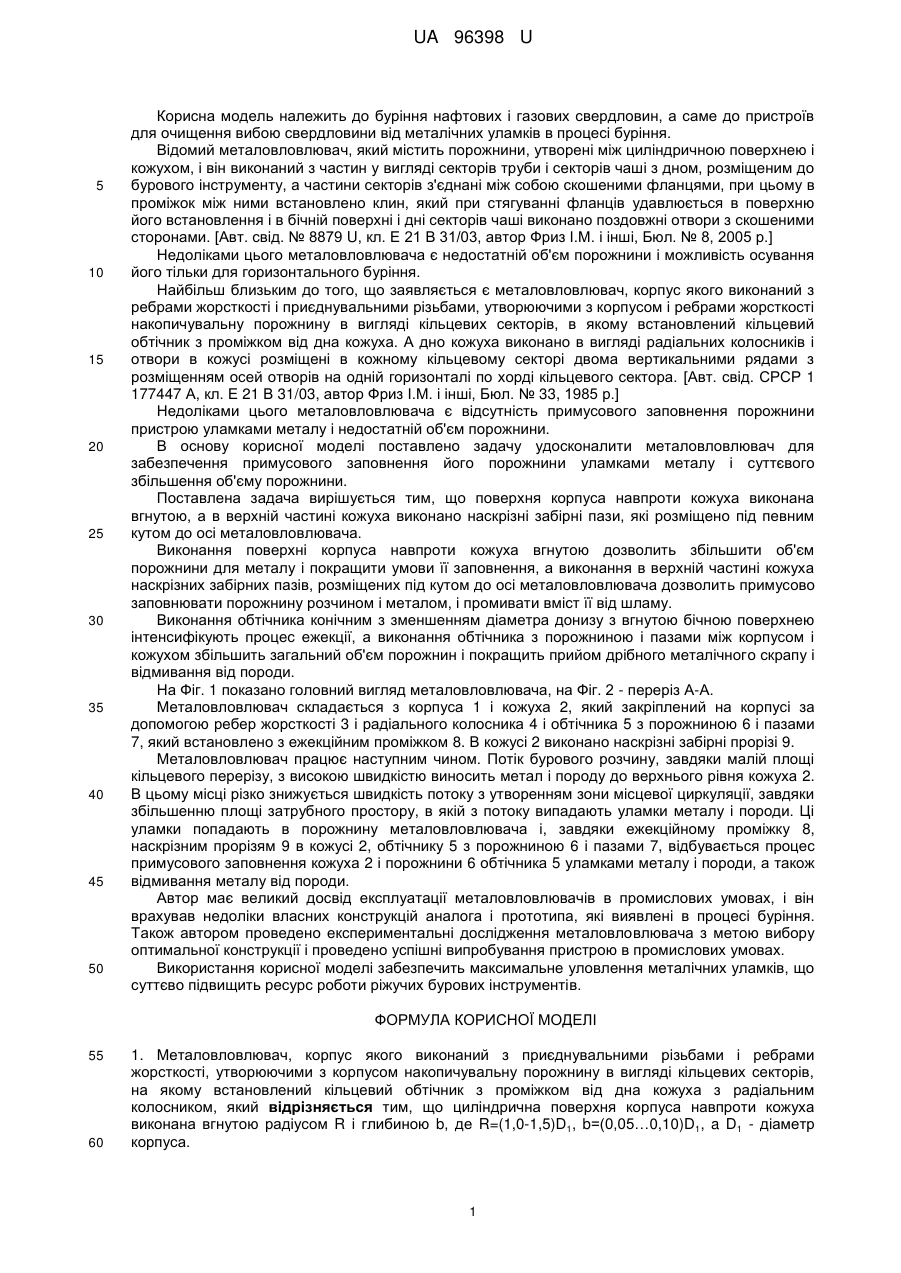

Реферат: UA 96398 U UA 96398 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до буріння нафтових і газових свердловин, а саме до пристроїв для очищення вибою свердловини від металічних уламків в процесі буріння. Відомий металовловлювач, який містить порожнини, утворені між циліндричною поверхнею і кожухом, і він виконаний з частин у вигляді секторів труби і секторів чаші з дном, розміщеним до бурового інструменту, а частини секторів з'єднані між собою скошеними фланцями, при цьому в проміжок між ними встановлено клин, який при стягуванні фланців удавлюється в поверхню його встановлення і в бічній поверхні і дні секторів чаші виконано поздовжні отвори з скошеними сторонами. [Авт. свід. № 8879 U, кл. Ε 21 В 31/03, автор Фриз І.М. і інші, Бюл. № 8, 2005 р.] Недоліками цього металовловлювача є недостатній об'єм порожнини і можливість осування його тільки для горизонтального буріння. Найбільш близьким до того, що заявляється є металовловлювач, корпус якого виконаний з ребрами жорсткості і приєднувальними різьбами, утворюючими з корпусом і ребрами жорсткості накопичувальну порожнину в вигляді кільцевих секторів, в якому встановлений кільцевий обтічник з проміжком від дна кожуха. А дно кожуха виконано в вигляді радіальних колосників і отвори в кожусі розміщені в кожному кільцевому секторі двома вертикальними рядами з розміщенням осей отворів на одній горизонталі по хорді кільцевого сектора. [Авт. свід. СРСР 1 177447 А, кл. Ε 21 В 31/03, автор Фриз І.М. і інші, Бюл. № 33, 1985 р.] Недоліками цього металовловлювача є відсутність примусового заповнення порожнини пристрою уламками металу і недостатній об'єм порожнини. В основу корисної моделі поставлено задачу удосконалити металовловлювач для забезпечення примусового заповнення його порожнини уламками металу і суттєвого збільшення об'єму порожнини. Поставлена задача вирішується тим, що поверхня корпуса навпроти кожуха виконана вгнутою, а в верхній частині кожуха виконано наскрізні забірні пази, які розміщено під певним кутом до осі металовловлювача. Виконання поверхні корпуса навпроти кожуха вгнутою дозволить збільшити об'єм порожнини для металу і покращити умови її заповнення, а виконання в верхній частині кожуха наскрізних забірних пазів, розміщених під кутом до осі металовловлювача дозволить примусово заповнювати порожнину розчином і металом, і промивати вміст її від шламу. Виконання обтічника конічним з зменшенням діаметра донизу з вгнутою бічною поверхнею інтенсифікують процес ежекції, а виконання обтічника з порожниною і пазами між корпусом і кожухом збільшить загальний об'єм порожнин і покращить прийом дрібного металічного скрапу і відмивання від породи. На Фіг. 1 показано головний вигляд металовловлювача, на Фіг. 2 - переріз А-А. Металовловлювач складається з корпуса 1 і кожуха 2, який закріплений на корпусі за допомогою ребер жорсткості 3 і радіального колосника 4 і обтічника 5 з порожниною 6 і пазами 7, який встановлено з ежекційним проміжком 8. В кожусі 2 виконано наскрізні забірні прорізі 9. Металовловлювач працює наступним чином. Потік бурового розчину, завдяки малій площі кільцевого перерізу, з високою швидкістю виносить метал і породу до верхнього рівня кожуха 2. В цьому місці різко знижується швидкість потоку з утворенням зони місцевої циркуляції, завдяки збільшенню площі затрубного простору, в якій з потоку випадають уламки металу і породи. Ці уламки попадають в порожнину металовловлювача і, завдяки ежекційному проміжку 8, наскрізним прорізям 9 в кожусі 2, обтічнику 5 з порожниною 6 і пазами 7, відбувається процес примусового заповнення кожуха 2 і порожнини 6 обтічника 5 уламками металу і породи, а також відмивання металу від породи. Автор має великий досвід експлуатації металовловлювачів в промислових умовах, і він врахував недоліки власних конструкцій аналога і прототипа, які виявлені в процесі буріння. Також автором проведено експериментальні дослідження металовловлювача з метою вибору оптимальної конструкції і проведено успішні випробування пристрою в промислових умовах. Використання корисної моделі забезпечить максимальне уловлення металічних уламків, що суттєво підвищить ресурс роботи ріжучих бурових інструментів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Металовловлювач, корпус якого виконаний з приєднувальними різьбами і ребрами жорсткості, утворюючими з корпусом накопичувальну порожнину в вигляді кільцевих секторів, на якому встановлений кільцевий обтічник з проміжком від дна кожуха з радіальним колосником, який відрізняється тим, що циліндрична поверхня корпуса навпроти кожуха виконана вгнутою радіусом R і глибиною b, де R=(1,0-1,5)D1, b=(0,05…0,10)D1, a D1 - діаметр корпуса. 1 UA 96398 U 5 2. Металовловлювач за п. 1, який відрізняється тим, що в верхній частині кожуха виконано наскрізні забірні пази шириною с і висотою h, які розміщені під кутом ά до осі металовловлювача, де с=(0,03…0,06)D, h=(0,2…0,3)D, ά=30…45°, а D - діаметр кожуха. 3. Металовловлювач за п. 1, який відрізняється тим, що обтічник виконано конічним з зменшенням діаметра донизу, з порожниною і пазами між ним і корпусом, і при цьому бічна поверхня виконана вгнутою радіусом R1, R1=(0,6-0,9)D, де D - діаметр кожуха. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюFryz Ivan Mykhailkovych
Автори російськоюФриз Иван Михайлович
МПК / Мітки
МПК: E21B 31/03
Мітки: фриза, металовловлювач
