Камера для розігрівання змерзлих вантажів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 54707

Опубліковано: 25.11.2010

Автори: Огєєнко Вікторія Миколаївна, Губачева Лариса Олександрівна, Андреєв Олександр Олександрович

Завантажити PDF файл.

Формула / Реферат

Текст

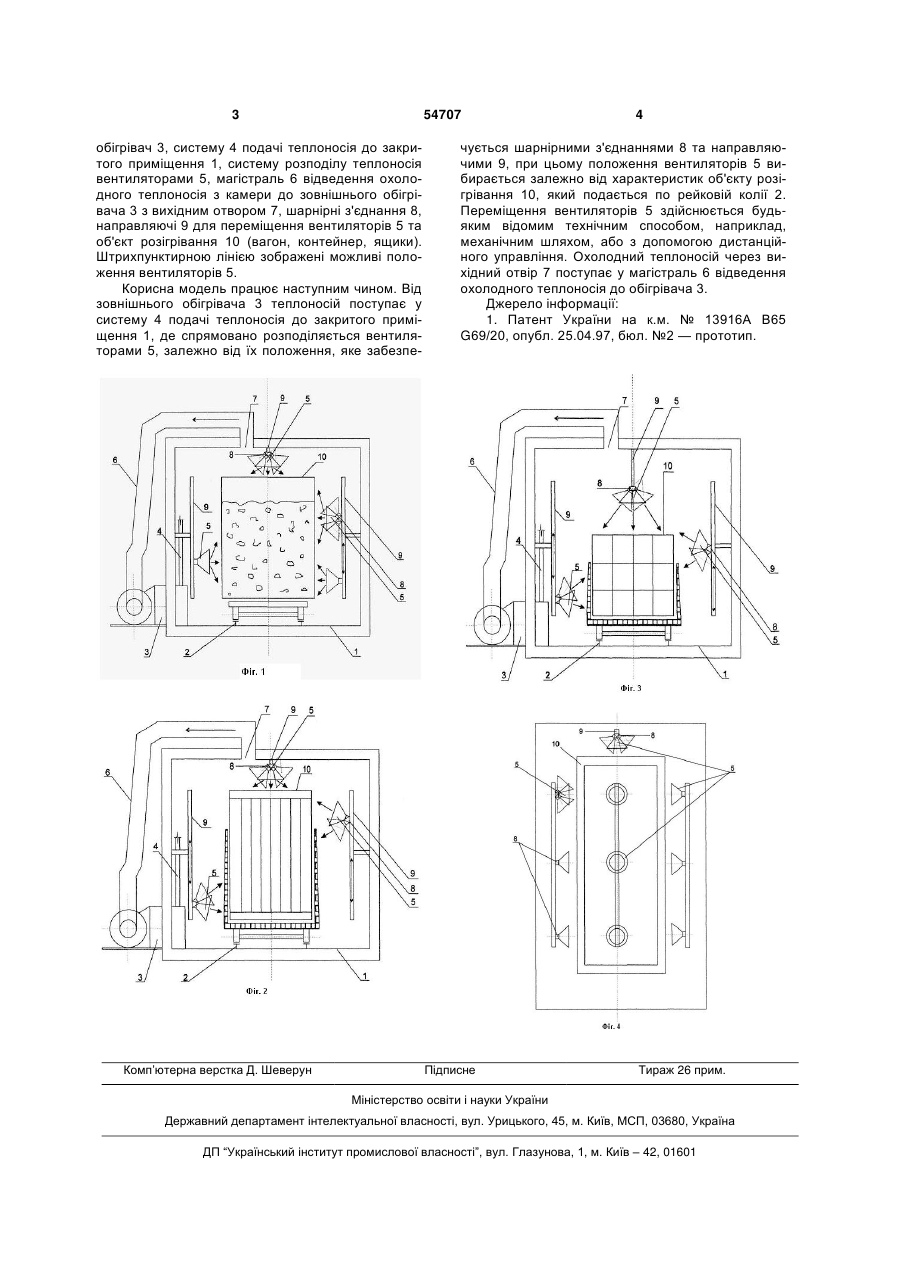

Камера для розігрівання змерзлих вантажів, що містить закрите приміщення, рейкову колію, зовнішній обігрівач, систему подачі теплоносія у камеру, систему розподілу теплоносія вентиляторами, магістраль відведення охолодного теплоносія з вихідним отвором з камери до зовнішнього обігрівача, яка відрізняється тим, що вентилятори розташовано з можливістю повороту за допомогою шарнірних з'єднань і з можливістю переміщення по напрямних. (19) (21) u201004358 (22) 14.04.2010 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) ГУБАЧЕВА ЛАРИСА ОЛЕКСАНДРІВНА, АНДРЕЄВ ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, ОГЄЄНКО ВІКТОРІЯ МИКОЛАЇВНА (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ 3 54707 обігрівач 3, систему 4 подачі теплоносія до закритого приміщення 1, систему розподілу теплоносія вентиляторами 5, магістраль 6 відведення охолодного теплоносія з камери до зовнішнього обігрівача 3 з вихідним отвором 7, шарнірні з'єднання 8, направляючі 9 для переміщення вентиляторів 5 та об'єкт розігрівання 10 (вагон, контейнер, ящики). Штрихпунктирною лінією зображені можливі положення вентиляторів 5. Корисна модель працює наступним чином. Від зовнішнього обігрівача 3 теплоносій поступає у систему 4 подачі теплоносія до закритого приміщення 1, де спрямовано розподіляється вентиляторами 5, залежно від їх положення, яке забезпе Комп’ютерна верстка Д. Шеверун 4 чується шарнірними з'єднаннями 8 та направляючими 9, при цьому положення вентиляторів 5 вибирається залежно від характеристик об'єкту розігрівання 10, який подається по рейковій колії 2. Переміщення вентиляторів 5 здійснюється будьяким відомим технічним способом, наприклад, механічним шляхом, або з допомогою дистанційного управління. Охолодний теплоносій через вихідний отвір 7 поступає у магістраль 6 відведення охолодного теплоносія до обігрівача 3. Джерело інформації: 1. Патент України на к.м. № 13916А В65 G69/20, опубл. 25.04.97, бюл. №2 — прототип. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Chamber for warming up frozen goods

Автори англійською

Hubacheva Larysa Oleksandrivna, Andreiev Oleksandr Oleksandrovych, Ohieenko Viktoria Mykolaivna

Назва патенту російською

Камера для разогрева смерзшихся грузов

Автори російською

Губачева Лариса Александровна, Андреев Александр Александрович, Огеенко Виктория Николаевна

МПК / Мітки

МПК: B65G 69/20

Мітки: змерзлих, розігрівання, вантажів, камера
