Камера для розігрівання змерзлих вантажів у вагонах
Номер патенту: 54703
Опубліковано: 25.11.2010
Автори: Каркачова Галина Федорівна, Губачева Лариса Олександрівна, Андреєв Олександр Олександрович
Формула / Реферат
1. Камера для розігрівання змерзлих вантажів у вагонах, що являє собою закрите приміщення і містить рейкову колію, зовнішній нагрівач, систему подачі теплоносія у камеру, вентилятори, магістраль для відведення охолодного теплоносія з камери до зовнішнього нагрівача, яка відрізняється тим, що у системі подачі теплоносія у камеру розміщено два теплопроводи, сполучені між собою та розташовані уздовж вагона по обидва його боки на рівні дна, у горизонтальній площині вентилятори автономно розташовано над вагоном у верхній частині камери у шаховому порядку відносно горизонтальної площини вагона.
2. Камера за п. 1, яка відрізняється тим, що теплопроводи забезпечено рядом отворів у напрямі стінок вагона.
Текст

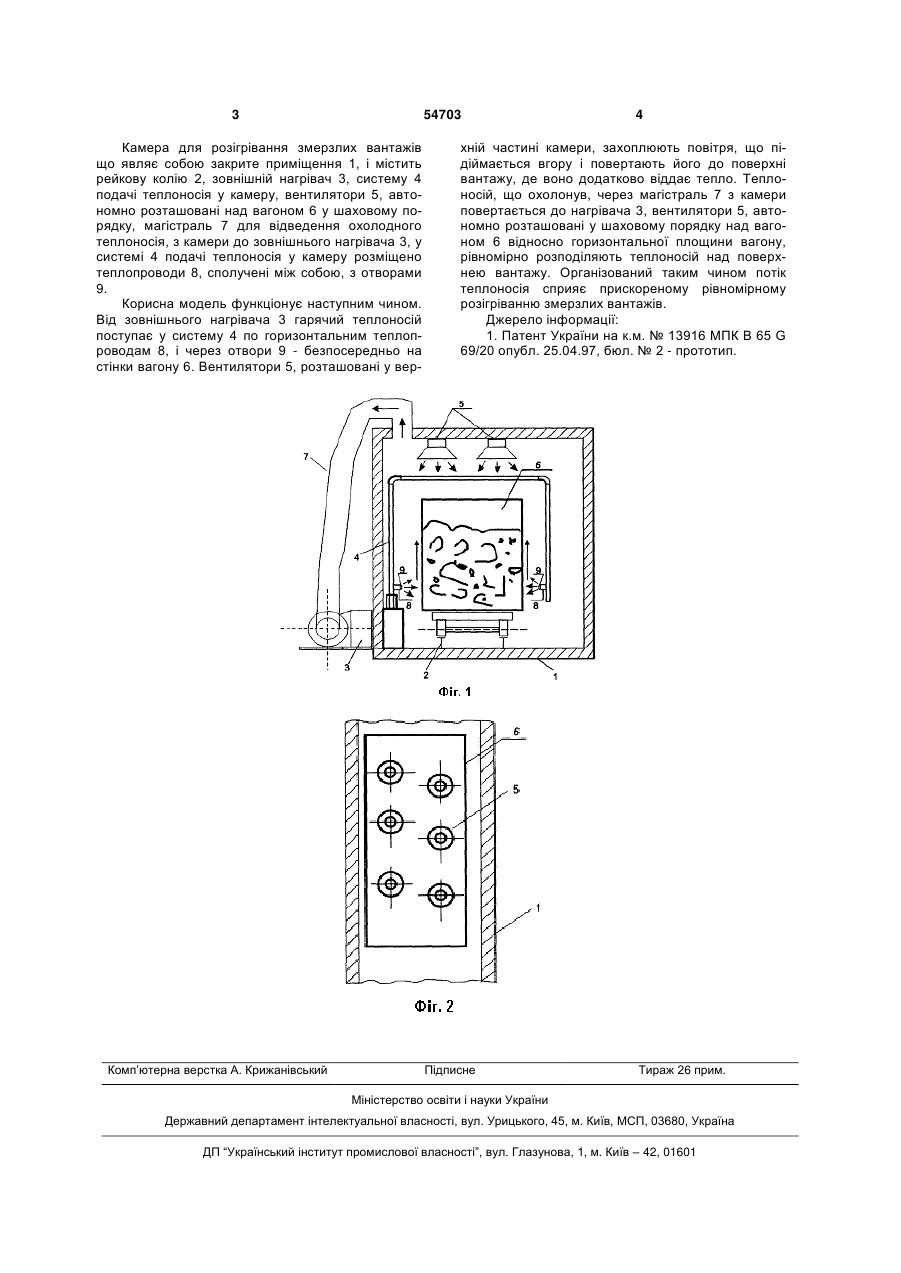

1. Камера для розігрівання змерзлих вантажів у вагонах, що являє собою закрите приміщення і містить рейкову колію, зовнішній нагрівач, систему подачі теплоносія у камеру, вентилятори, магіст 3 54703 Камера для розігрівання змерзлих вантажів що являє собою закрите приміщення 1, і містить рейкову колію 2, зовнішній нагрівач 3, систему 4 подачі теплоносія у камеру, вентилятори 5, автономно розташовані над вагоном 6 у шаховому порядку, магістраль 7 для відведення охолодного теплоносія, з камери до зовнішнього нагрівача 3, у системі 4 подачі теплоносія у камеру розміщено теплопроводи 8, сполучені між собою, з отворами 9. Корисна модель функціонує наступним чином. Від зовнішнього нагрівача 3 гарячий теплоносій поступає у систему 4 по горизонтальним теплопроводам 8, і через отвори 9 - безпосередньо на стінки вагону 6. Вентилятори 5, розташовані у вер Комп’ютерна верстка А. Крижанівський 4 хній частині камери, захоплюють повітря, що підіймається вгору і повертають його до поверхні вантажу, де воно додатково віддає тепло. Теплоносій, що охолонув, через магістраль 7 з камери повертається до нагрівача 3, вентилятори 5, автономно розташовані у шаховому порядку над вагоном 6 відносно горизонтальної площини вагону, рівномірно розподіляють теплоносій над поверхнею вантажу. Організований таким чином потік теплоносія сприяє прискореному рівномірному розігріванню змерзлих вантажів. Джерело інформації: 1. Патент України на к.м. № 13916 МПК В 65 G 69/20 опубл. 25.04.97, бюл. № 2 - прототип. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюChamber for warming up frozen goods in carriages
Автори англійськоюHubacheva Larysa Oleksandrivna, Andreiev Oleksandr Oleksandrovych, Karkachova Halyna Fedorivna
Назва патенту російськоюКамера для разогрева смерзшихся грузов в вагонах
Автори російськоюГубачева Лариса Александровна, Андреев Александр Александрович, Каркачова Галина Федоровна
МПК / Мітки
МПК: B65G 69/20
Мітки: вантажів, розігрівання, вагонах, камера, змерзлих
