Пристрій для експрес-діагностики запальних процесів молочних залоз

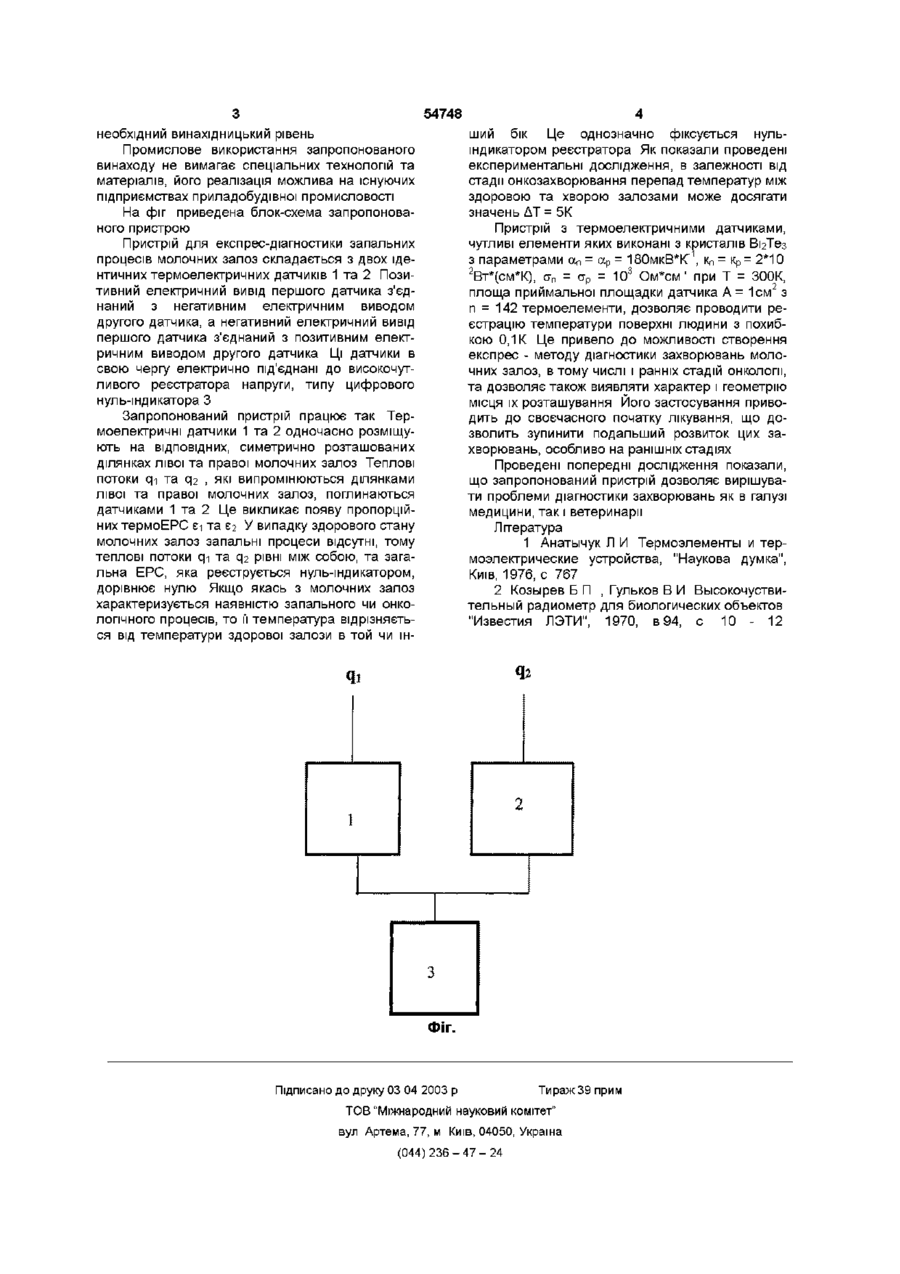

Пристрій для експрес-діагностики запальних процесів молочних залоз, що складається з термоелектричного датчика та реєструючого блока, який відрізняється тим, що додатково містить другий ідентичний термоелектричний датчик, при цьому позитивний електричний вивід першого датчика з'єднаний з негативним електричним виводом другого датчика, а негативний електричний вивід першого датчика з'єднаний з позитивним електричним виводом другого датчика, які електрично під'єднані до входу реєструючого блока Винахід відноситься до термоелектричних приладів і знайде застосування в медицині та ветеринарії Він призначений для попередньої діагностики як запальних процесів, так і онкології молочних залоз ВІДОМІ прилади [1], що містять термоелектричний датчик та реєструючу головку Вони дозволяють контролювати температуру поверхні різноманітних тіл контактним способом, в тому числі температуру необхідних ділянок поверхні тіла людини 3 існуючих аналогів найбільш близьким по технічній суті є прилад, який призначено для дослідження біологічних об'єктів [2] Він складається з термоелектричного датчика та реєструючого блоку Цей прилад дозволяє вимірювати поверхневу температуру вибраних ділянок тіла людини та по ній визначати и стан, наприклад, проводити відповідну попередню діагностику онкологічного стану молочних залоз людини Але при проведенні серії послідовних замірів температури ділянок поверхні тіла людини змінюються умови оточюючого середовища (температура, конвективний теплообмін та інш ) Це приводить до зростання відносної похибки вимірювання (до 50%) та ВІДПОВІДНОГО неякісного медичного діагностування лікування Вказане завдання розв'язується тим, що запропонований прилад для експрес-діагностики стану молочних залоз складається з двох ідентичних термоелектричних датчиків та реєструючого блоку, при цьому позитивний електричний вивід першого датчика з'єднаний з негативним електричним виводом другого датчика , а негативний електричний вивід першого датчика з'єднаний з позитивним електричним виводом другого датчика, які електрично під'єднані до входу реєструючого блоку ВІДПОВІДНІСТЬ критерію «новизна» запропонованого приладу забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному з об'єктів існуючого рівня техніки У винаході запропоновано принципово нове рішення приладу, який призначено для експресдіагностики запальних процесів молочних залоз, та полягає втому, що для підвищення рівня діагностування реєстрація теплових потоків проводиться у вибраних симетричних ділянках поверхні лівої та правої залоз одночасно Для цього позитивний електричний вивід першого датчика з'єднаний з негативним електричним виводом другого датчика , а негативний електричний вивід першого датчика з'єднаний з позитивним електричним виводом другого датчика, які електричне під'єднані до входу реєструючого блоку Таке з'єднання приводить до зниження похибки вимірювання та підвищення дозволяючої здатності по контролюючій площі поверхні тіла пацієнта Ця сукупність ознак забезпечує заявленому приладу Тому досить актуальним є завдання зниження похибки при вимірюванні поверхневої температури та подальшого покращення якості діагностування захворювань молочних залоз, особливо при проведенні профілактичних оглядів Це приведе до можливості підвищення рівня діагностування та своєчасного проведення необхідного 00 ю 54748 необхідний винахідницький рівень Промислове використання запропонованого винаходу не вимагає спеціальних технологій та матеріалів, його реалізація можлива на існуючих підприємствах приладобудівної промисловості На фіг приведена блок-схема запропонованого пристрою Пристрій для експрес-діагностики запальних процесів молочних залоз складається з двох ідентичних термоелектричних датчиків 1 та 2 Позитивний електричний вивід першого датчика з'єднаний з негативним електричним виводом другого датчика, а негативний електричний вивід першого датчика з'єднаний з позитивним електричним виводом другого датчика Ці датчики в свою чергу електрично під'єднані до високочутливого реєстратора напруги, типу цифрового нуль-індикатора З Запропонований пристрій працює так Термоелектричні датчики 1 та 2 одночасно розміщу ший бік Це однозначно фіксується нульіндикатором реєстратора Як показали проведені експериментальні дослідження, в залежності від стадії онкозахворювання перепад температур між здоровою та хворою залозами може досягати значень ДТ = 5К Пристрій з термоелектричними датчиками, чутливі елементи яких виконані з кристалів ВігТез з параметрами а п = а р = 180мкВ*К~ , кп = к р = 2*10 2 Вт*(см*К), а п = а р = 103 Ом*см ' при Т = 300К, площа приймальної площадки датчика А = 1см2 з п = 142 термоелементи, дозволяє проводити реєстрацію температури поверхні людини з похибкою 0,1 К Це привело до можливості створення експрес - методу діагностики захворювань молочних залоз, в тому числі і ранніх стадій онкологи, та дозволяє також виявляти характер і геометрію місця їх розташування Його застосування приводить до своєчасного початку лікування, що дозволить зупинити подальший розвиток цих захворювань, особливо на ранішніх стадіях ють на ВІДПОВІДНИХ, симетрично розташованих ділянках лівої та правої молочних залоз Теплові потоки qi та q2 , які випромінюються ділянками лівої та правої молочних залоз, поглинаються датчиками 1 та 2 Це викликає появу пропорційних термоЕРС Єї та є 2 У випадку здорового стану молочних залоз запальні процеси відсутні, тому теплові потоки qi та q2 рівні між собою, та загальна ЕРС, яка реєструється нуль-індикатором, дорівнює нулю Якщо якась з молочних залоз характеризується наявністю запального чи онкологічного процесів, то її температура відрізняється від температури здорової залози в той чи ін Проведені попередні дослідження показали, що запропонований пристрій дозволяє вирішувати проблеми діагностики захворювань як в галузі медицини, так і ветеринарії Література 1 Анатычук Л И Термоэлементы и термоэлектрические устройства, "Наукова думка", Київ, 1976, с 767 2 Козырев Б П , Гульков В И Высокочуствительный радиометр для биологических объектов "Известия ЛЭТИ", 1970, в 94, с 10 - 12 2 1 3 Фіг. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
