Пристрій для нормалізації теплових умов рудникової атмосфери в тупикових гірничих виробках

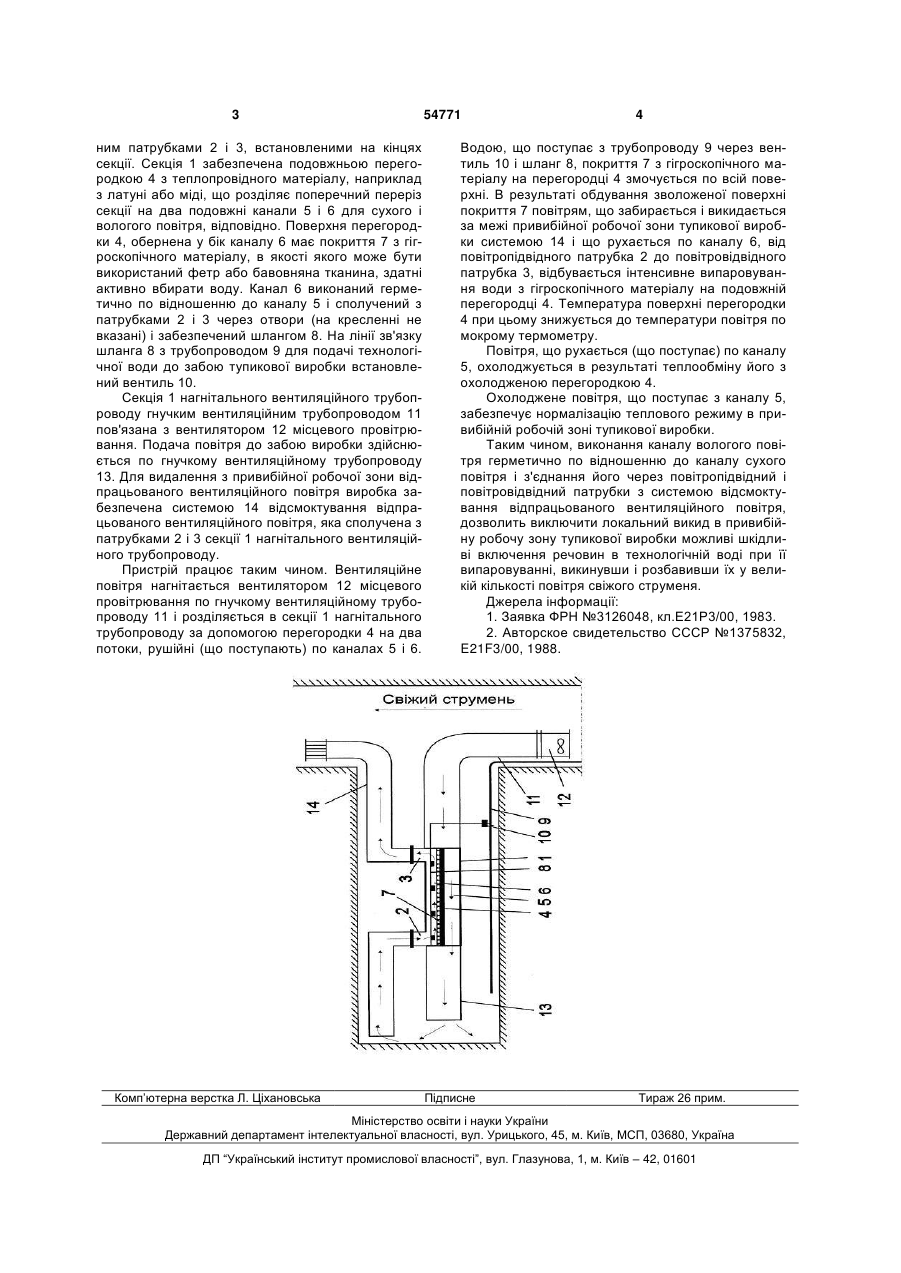

Пристрій для нормалізації теплових умов рудникової атмосфери в тупикових гірничих виробках, 3 ним патрубками 2 і 3, встановленими на кінцях секції. Секція 1 забезпечена подовжньою перегородкою 4 з теплопровідного матеріалу, наприклад з латуні або міді, що розділяє поперечний переріз секції на два подовжні канали 5 і 6 для сухого і вологого повітря, відповідно. Поверхня перегородки 4, обернена у бік каналу 6 має покриття 7 з гігроскопічного матеріалу, в якості якого може бути використаний фетр або бавовняна тканина, здатні активно вбирати воду. Канал 6 виконаний герметично по відношенню до каналу 5 і сполучений з патрубками 2 і 3 через отвори (на кресленні не вказані) і забезпечений шлангом 8. На лінії зв'язку шланга 8 з трубопроводом 9 для подачі технологічної води до забою тупикової виробки встановлений вентиль 10. Секція 1 нагнітального вентиляційного трубопроводу гнучким вентиляційним трубопроводом 11 пов'язана з вентилятором 12 місцевого провітрювання. Подача повітря до забою виробки здійснюється по гнучкому вентиляційному трубопроводу 13. Для видалення з привибійної робочої зони відпрацьованого вентиляційного повітря виробка забезпечена системою 14 відсмоктування відпрацьованого вентиляційного повітря, яка сполучена з патрубками 2 і 3 секції 1 нагнітального вентиляційного трубопроводу. Пристрій працює таким чином. Вентиляційне повітря нагнітається вентилятором 12 місцевого провітрювання по гнучкому вентиляційному трубопроводу 11 і розділяється в секції 1 нагнітального трубопроводу за допомогою перегородки 4 на два потоки, рушійні (що поступають) по каналах 5 і 6. Комп’ютерна верстка Л. Ціхановська 54771 4 Водою, що поступає з трубопроводу 9 через вентиль 10 і шланг 8, покриття 7 з гігроскопічного матеріалу на перегородці 4 змочується по всій поверхні. В результаті обдування зволоженої поверхні покриття 7 повітрям, що забирається і викидається за межі привибійної робочої зони тупикової виробки системою 14 і що рухається по каналу 6, від повітропідвідного патрубка 2 до повітровідвідного патрубка 3, відбувається інтенсивне випаровування води з гігроскопічного матеріалу на подовжній перегородці 4. Температура поверхні перегородки 4 при цьому знижується до температури повітря по мокрому термометру. Повітря, що рухається (що поступає) по каналу 5, охолоджується в результаті теплообміну його з охолодженою перегородкою 4. Охолоджене повітря, що поступає з каналу 5, забезпечує нормалізацію теплового режиму в привибійній робочій зоні тупикової виробки. Таким чином, виконання каналу вологого повітря герметично по відношенню до каналу сухого повітря і з'єднання його через повітропідвідний і повітровідвідний патрубки з системою відсмоктування відпрацьованого вентиляційного повітря, дозволить виключити локальний викид в привибійну робочу зону тупикової виробки можливі шкідливі включення речовин в технологічній воді при її випаровуванні, викинувши і розбавивши їх у великій кількості повітря свіжого струменя. Джерела інформації: 1. Заявка ФРН №3126048, кл.Е21Р3/00, 1983. 2. Авторское свидетельство СССР №1375832, E21F3/00, 1988. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
