Газозахисний пристрій для гірничих робітників, які знаходяться у підземних гірничих виробках
Номер патенту: 11465
Опубліковано: 25.12.1996
Автори: Овчаров Володимир Кузьмич, Цимбал Борис Михайлович, Артеменко Анатолій Іванович, Шевченко Юрій Олексійович, Соболів Георгій Георгійович, Кириченко Віктор Іванович
Формула / Реферат

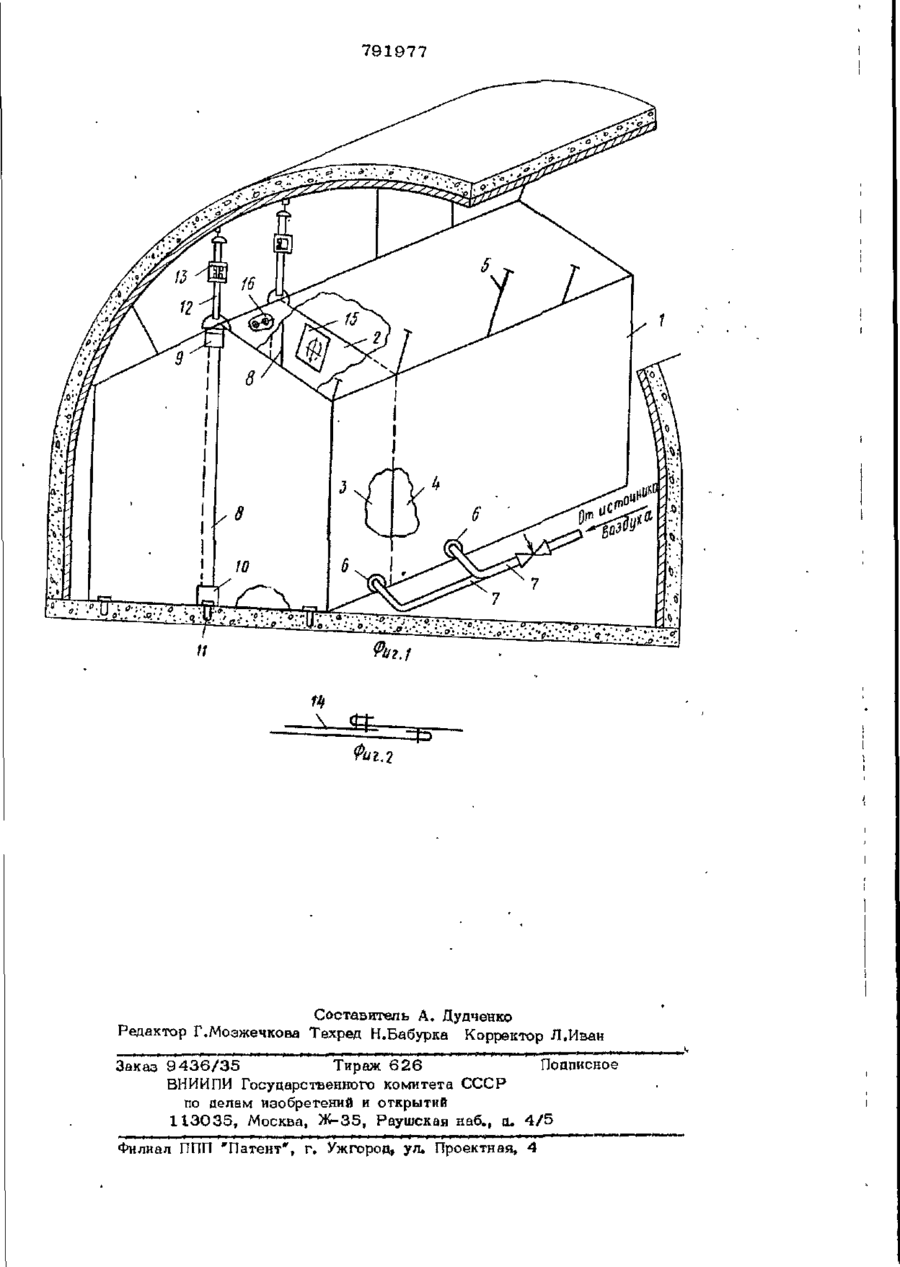

1. Газозащитное устройство для горнорабочих, находящихся в подземных горных выработках, включающее размещенный в горной выработке эластичный складной корпус из газонепроницаемого материала, имеющий проход для горнорабочих с разъемным соединением его краев и отверстие для подачи воздуха внутрь корпуса, а также элементы крепления корпуса к стенкам, кровле и почве выработки, систему подачи воздуха внутрь корпуса, отличающееся тем, что, с целью создания комфортных условий труда горнорабочих для проведения длительных горноспасательных работ путем регулирования качественных и количественных характеристик газовой среды внутри корпуса, устройство снабжено перегородкой, выполненной с проходом для горнорабочих, размещенной внутри корпуса и разделяющей его на две камеры, шлюзовую и рабочую. одна из которых выполнена с дополнительным отверстием для подачи воздуха внутрь камеры, причем подвод воздуха в каждую из камер от системы подачи воздуха осуществляют раздельно через соответствующие отверстия для подачи воздуха, двумя воздухорегулирующими обратными клапанами, один из которых установлен в перегородке, а другой - в шлюзовой камере, элементами крепления прохода для горнорабочих к кровле и почве горной выработки, при этом разъемное соединение краев прохода для горнорабочих выполнено в виде накладываемых друг на друга планок, скрепленных посредством жестких пластин по своим концам со стороны кровли и почвы горной выработки.
2. Устройство по п. 1, отличающееся тем, что элементы крепления прохода для горнорабочих со стороны кровли, горной выработки выполнены в виде упругих тяг, снабженных средством их натяжения, а со стороны почвы горной - выработки - анкерных штырей.
3. Устройство пп. 1 и 2 отличающееся тем, что, с целью уплотнения разъемного соединения краев прохода для горнорабочих, внутренняя из накладываемых друг на друга планок снабжена уплотнительной лентой, расположенной с внутренней стороны камеры.
4. Устройство по п. 3, отличающееся тем, что уплотнительная лента выполнена из материала, более эластичного, чем материал корпуса.
Текст

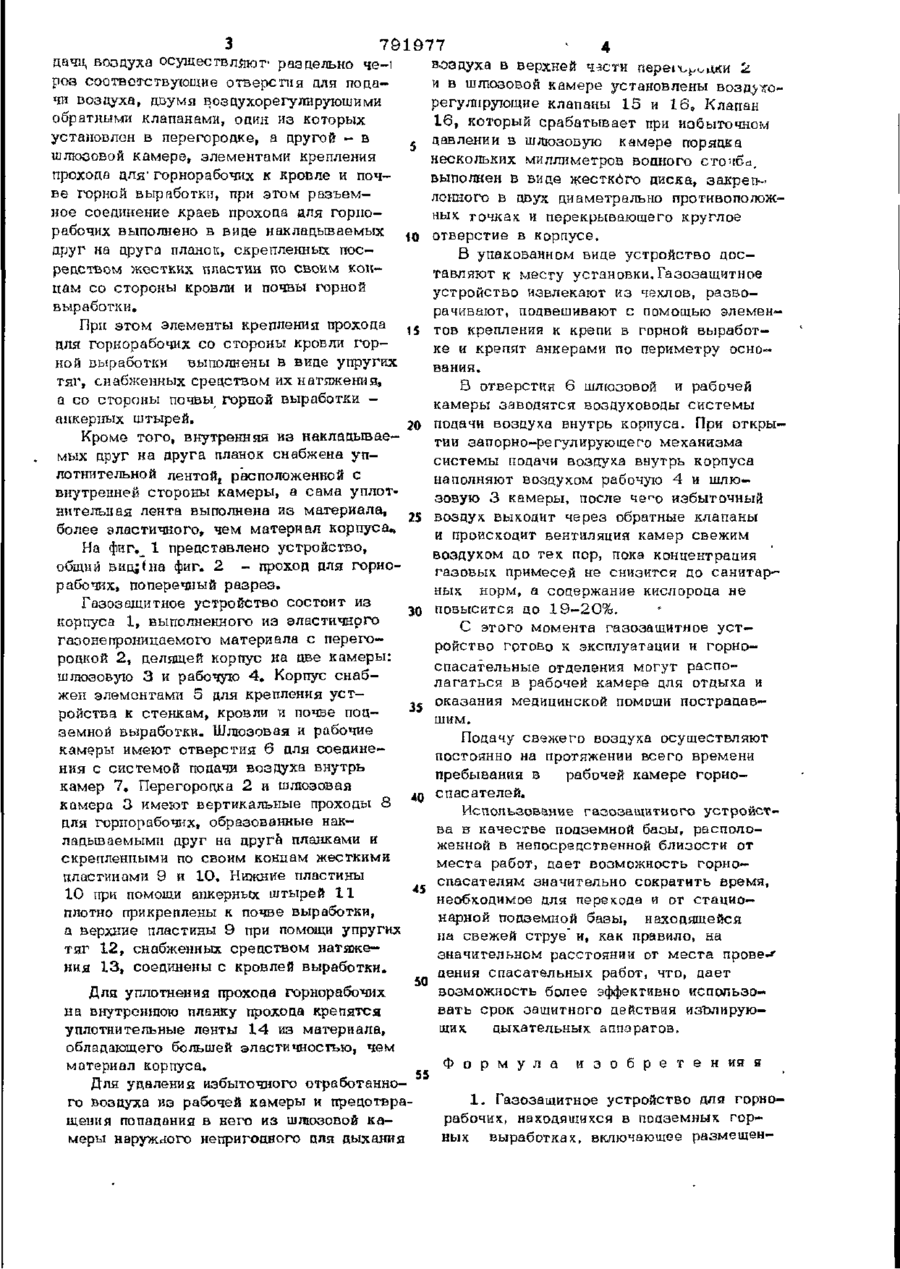

E ИЗОБРЕТЕНИЯ Союз Советски* Социалистических Республик К АВТОРСКОМУ (11 СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22)Заявлено 2 0 . 1 2 . 7 8 ( 2 1 ) 2 6 9 9 7 1 1 / 2 2 - 0 3 (51 )М. Кл? с присоединением заявки JVs Государственный комитет Е 21 F 11/00 А 62 В 31/00 (23)Приоритет СССР по делам изобретений Опубликовано 3 0 . 1 2 . 8 0 . Бюллетень Л? 4 8 (53) н открытий Дата опубликования описания 0 2 . 0 1 . 8 1 (72) Авторы изобретения У К 622.867. Д .25:69.057.4 (088.8) Г, Г. Соболев, Ю, А. Шевченко, А. И. Артеменко, В. И. Кириченко, В. К. Овчаров и Б. /И. Цымбал (71) Заявитель Всесоюзный научно-исследовательский институт горноспасательного цела ( 5 4 ) ГАЗОЗАЩИТНОЕ УСТРОЙСТВО ДЛЯ ГОРНОРАБОЧИХ, НАХОДЯЩИХСЯ В ПОДЗЕМНЫХ ГОРНЫХ ВЫРАБОТКАХ I Изобретение относится к горной выработки, систему подачи воздуха промышленности и может быть использовнутрь корпуса [*2j . вано как газозащитное устройство аля Недостатком данного устройства явгорнорабочих, находящихся в подземных ляется то, что оно не обеспечивает горных выработках. длительного подаержаниячсачественнных и количественных характеристик газовой Известно пневматическое защитное среды внутри корпуса. сооружение из эластичного материала со стыковым соединением краев его Целью изобретения является создание входного отверстия краями люка посредсткомфортных условий труда горнорабочих вом шнуровки Ilj . для проведения длительных горноспасатель10 ных рабог путем регулирования качестНедостатком этого устройства являетвенных и количественных характеристик ся сложность конструкции краев входного газовой среды внутри корпуса, а также люка. уплотнение разъемного соединения краев прохода для горнорабочих. Известно газозащигное устройство для 15 Поставленная цель достигается тем, чт горнорабочих, находящихся в подземных что устройство снабжено перегородкой, горных выработках, включающее размевыполненной с проходом для горнорабощаемый в горной выработке эластичный чих, размещенной внутри корпуса и р а з складной корпус из газонепроницаемого деляющей его на две камеры, шлюзовую материала, имеющий прохоц аля горнора20 и рабочую, одна из которых выполнена бочих с разъемным соединением его с дополнительным- отверстием для покраев и отверстие для подачи воздуха дачи воздуха внутрь камеры, причем подвнутрь корпуса, а также элементы креплевоц в каждую нз камер от системы пония корпуса к стенкам, кровле и почве 'К 791977 4 дачи, воздуха осуществляют- раздельно че-і воздуха в верхней части nepeit,^цки 2. роз соответствующие отверстия для подаи в шлюзовой камере установлены воздеточи воздуха, двумя воздухорегулируюшими регулирующие клапаны 15 и 16. Клапан обратными клапанами, один из которых 16, который срабатывает при избыточном установлен в перегородке, а другой - в давлении в шлюзовую камере порядка шлюзовой камере, элементами крепления нескольких миллиметров водного сточба, прохода для"горнорабочих к кровле и почвыполнен в вице жесткбго диска, закрепве горной выработки, при этом разъемленного в двух диаметрально противоположное соединение краев прохода для горноных точках и перекрывающего круглое рабочих выполнено в виде накладываемых 10 отверстие в корпусе. друг на друга планок, скрепленных посВ упакованном вице устройство досредством жестких пластин по своим контавляют к месту установки. Газоаащитное цам со стороны кровли и почвы горной устройство извлекают из чэхлов, развовыработки. рачивают, подвешивают с помощью элемен— При этом элементы крепления прохода 15 тов крепления к крепи в горной выработдля горнорабочих со стороны кровли горке и крепят анкерами по периметру осноной выработки выполнены в виде упругих вания. тяг, снабженных срецством их натяжения, В отверстия 6 шлюзовой и рабочей а со стороны почвь* горной выработки камеры заводятся воздуховоды системы анкерных штырей. 20 подачи воздуха внутрь корпуса. При открыКроме того, внутренняя из накладываетии запорно-регулирующего механизма мых друг на друга планок снабжена упсистемы подачи воздуха внутрь корпуса лотнительной лентой, расположенной с наполняют воздухом рабочую 4 и шлювнутренней стороны камеры, а сама уплотзовую 3 камеры, после че^о избыточный нительиая лента выполнена из материала, 25 воздух выходит через обратные клапаны более эластичного, чем материал корпуса* и происходит вентиляция камер свежим На фиг.^ 1 представлено устройство, воздухом до тех пор, пока концентрация общий вид;*на фиг. 2 - проход для горногазовых примесей не снизится до санитаррабочих, поперечный разрез. ных норм, а содержание кислорода не Газозащитное устройство состоит из 30 повысится до 1 9 - 2 0 % . корпуса 1, выполненного из эластичного С этого момента газоэащитное у с т газонепроницаемого материала с перегоройство готово к эксплуатации и горнородкой 2, делящей корпус на две камеры: спасательные отделения могут распошлюзовую 3 и рабочую 4 . Корпус снаблагаться в рабочей камере цля отдыха и жен элементами 5 для крепления устоказания медицинской помощи пострадав35 ройства к стенкам, кровли и почве подшим. земной выработки. Шлюзовая и рабочие Подачу свежего воздуха осуществляют камеры имеют отверстия 6 для соединепостоянно на протяжении всего времени ния с системой подачи воздуха внутрь пребывания в рабочей камере горно— камер 7. Перегородка 2 и шлюзовая 4 спасателей. Q камера О имеют вертикальные проходы 8 Использование газозащитного устройстдля горнорабочих, образованные наква в качестве подземной базы, распололадываемыми друг на друга планками и женной в непосредственной близости от скрепленными по своим концам жесткими места работ, дает возможность горно— пластинами 9 и 10. Нижние пластины спасателям значительно сократить время, 10 при помощи анкерных штырей 1 1 необходимое для перехода и от стациоплотно прикреплены к почве выработки, нарной подземной базы, находящейся а верхние пластины 9 при помощи упругих на свежей струе и, как правило, на тяг 12, снабженных средством натяжезначительном расстоянии DT места прове-* ния 13, соединены с кровлей выработки. дения спасательных работ, что, дает 50 возможность более эффективно использоДля уплотнения прохода горнорабочих вать срок защитного действия изолируюна внутреннюю планку прохода крепятся щих дыхательных аппаратов. уплотнительные ленты 14 из материала, обладающего большей эластичностью, чем материал корпуса. Ф о р м у л а и з о б р е т е н ия я 55 Для удаления избыточного отработанно1. Газозащитное устройство для горного воздуха из рабочей камеры и предотврарабочих, находящихся в подземных горщения попадания в него из шлюзовой каных выработках, включающее размещенмеры наруждого непригодного для дыхания 5 791977 ный в горной выработке эластичный складной корпус из газонепроницаемого материала, имеющий проход для горнорабочих с разъемным соединением его краев и отверстие для подачи воздуха внутрь кор- 5 пуса, а также элементы крепления корпуса к стенкам, кровле и почве выработки» сисгрму подачи воздуха внутрь корпуса, о т л и ч а ю щ е е с я тем, что, с целью создания комфортных условий труда \Q горнорабочих для проведения длительных, горноспасательных работ путем регулирования качественных и количественных характеристик газовой среды внутри корпуса, устройство снабжено перегородкой, 15 выполненной с проходом для горнорабочих, размешенной внутри корпуса и разделяющей его на две камеры, шлюзовую н рабочую, одна из которых выполнена с дополнительным отверстием цля подачи 20 воздуха внутрь камеры, причем подвод воздуха в каждую иэ камер от системы подачи воздуха осуществляют раздельно через соответствующие отверстия для подачи воздуха, цвумя воэдухорегулирую- 25 шими обратными клапанами, оаин из к о торых установлен в перегородке, а другой - в шлюзовой камере, элементами крепления прохода для горнорабочих к кровле и почве горной выработки, при этом разъемное соединение краев прохода для горнорабочих выполнено в виде накладываемых друг на друга планок, скрепленных посредством жестких пластин по своим концам со стороны кровли и почвы горной выработки. 2. Устройство по п. 1, о г л и ч а ющ е е с я гем, что элементы крепления прохода для горнорабочих со стороны кровли горной выработки выполнены в виде упругих тяг, снабженных средством их натяжения, а со стороны почвы горной выработки - анкерных штырей. 3. Устройство по пп. 1 и 2 о т л и ~ ч а ю щ е е с я тем, что, с целью уплотнения разъемного соединения краев прохода для горнорабочих, внутренняя из накладываемых друг на друга планок снабжена уплотнительной лентой, расположенной с внутренней стороны камеры. 4. Устройство по п. 3, о т л и ч аю щ е е с я тем, что уплотнательная лента выполнена из материала, более эластичного, чем материал корпуса. Источники информация, принятые во внимание при экспертизе 1. Авторское .свидетельство СССР № 3 5 1 9 8 4 . кл. Е 0 4 В 1/56, 1 9 6 7 . 2. Патент ФРГ N 1 7 0 8 0 5 1 , « кл. А 6 2 В 3 1 / 0 0 . опублик. 1971. 791977 It Фиг.2 Составитель А. Дудченко Редактор Г.Мозжечкова Техред Н.Бабурка Корректор Л.Иван Заказ 9 4 3 6 / 3 5 Тираж 6 2 6 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., а. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюGas-protection device for mine workers that are in underground mine workings
Автори англійськоюSoboliv Heorhii Heorhiiovych, Shevchenko Yurii Oleksiiovych, Artemenko Anatolii Ivanovych, Kyrychenko Viktor Ivanovych, Ovcharov Volodymyr Kuzmych, Tsymbal Borys Mykhailovych
Назва патенту російськоюГазозащитное устройство для горных рабочих, находящихся в подземных горных выработках
Автори російськоюСоболив Георгий Георгиевич, Шевченко Юрий Алексеевич, Артеменко Анатолий Иванович, Кириченко Виктор Иванович, Овчаров Владимир Кузьмич, Цымбал Борис Михайлович
МПК / Мітки
МПК: A62B 31/00, E06B 5/10, E21F 11/00
Мітки: знаходяться, газозахисний, виробках, підземних, гірничих, пристрій, робітників
