Секція механізованого кріплення
Номер патенту: 54772
Опубліковано: 25.11.2010
Автори: Рогов Антон Анатолійович, Плєтньов Михайло Васильович, Степанов Євгеній Іванович, Амірахов Арастун Аладинович
Формула / Реферат
Секція механізованого кріплення, що складається з гідравлічних стояків, запобіжних і розвантажувальних клапанів, гідророзподільника, гідроакумулятора і гідравлічного перетворювача тиску, яка відрізняється тим, що замкнута гідросистема секції кріплення забезпечена сигналізатором тиску, виконаним з можливістю перетворення кінетичної енергії рухомого потоку рідини через запобіжний клапан в потенційну енергію закручуваної пружини із зворотним перетворенням цієї енергії пружини в акустичний сигнал і сполученим із запобіжним клапаном і гідроакумулятором.
Текст

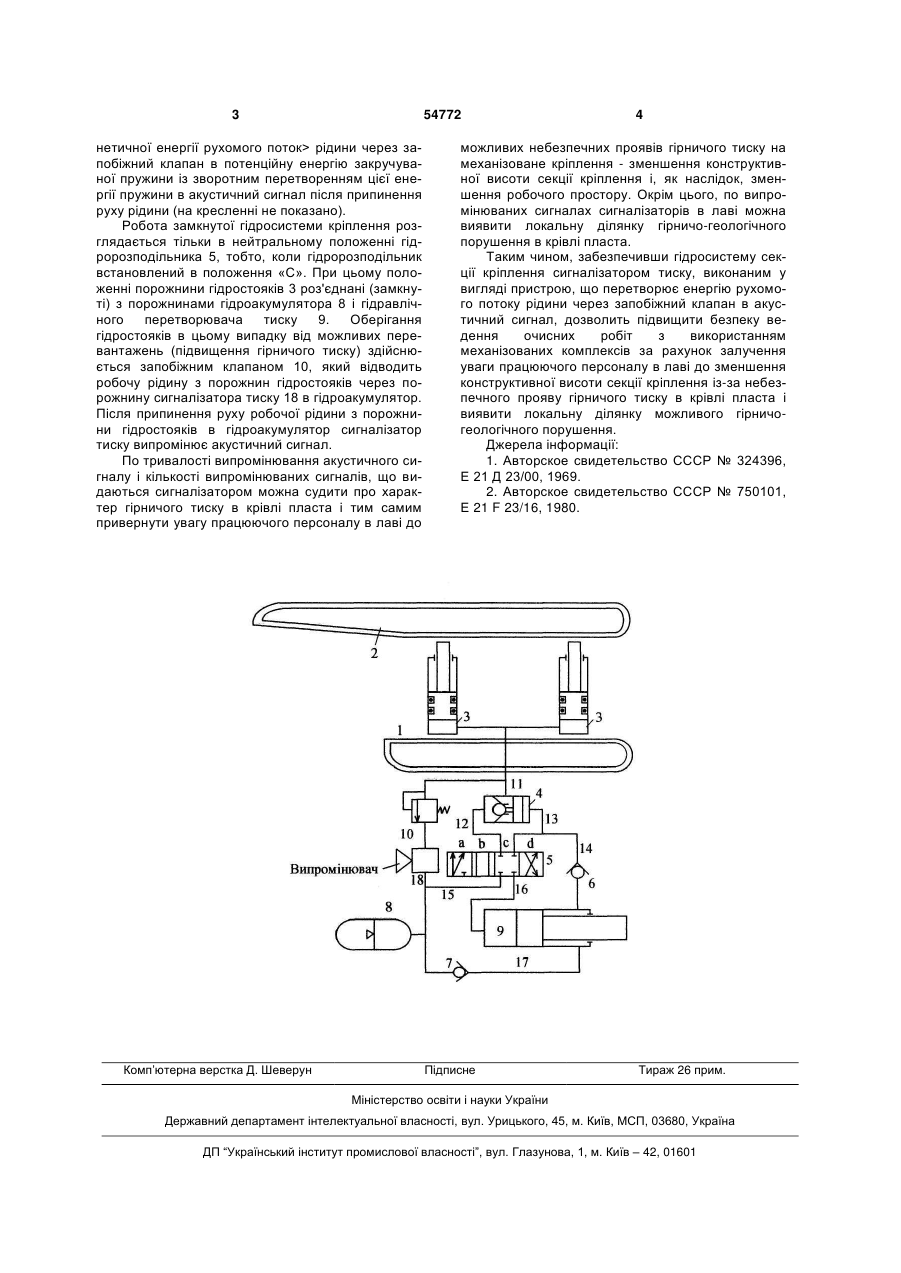

Секція механізованого кріплення, що складається з гідравлічних стояків, запобіжних і розван 3 54772 нетичної енергії рухомого поток> рідини через запобіжний клапан в потенційну енергію закручуваної пружини із зворотним перетворенням цієї енергії пружини в акустичний сигнал після припинення руху рідини (на кресленні не показано). Робота замкнутої гідросистеми кріплення розглядається тільки в нейтральному положенні гідророзподільника 5, тобто, коли гідророзподільник встановлений в положення «С». При цьому положенні порожнини гідростояків 3 роз'єднані (замкнуті) з порожнинами гідроакумулятора 8 і гідравлічного перетворювача тиску 9. Оберігання гідростояків в цьому випадку від можливих перевантажень (підвищення гірничого тиску) здійснюється запобіжним клапаном 10, який відводить робочу рідину з порожнин гідростояків через порожнину сигналізатора тиску 18 в гідроакумулятор. Після припинення руху робочої рідини з порожнини гідростояків в гідроакумулятор сигналізатор тиску випромінює акустичний сигнал. По тривалості випромінювання акустичного сигналу і кількості випромінюваних сигналів, що видаються сигналізатором можна судити про характер гірничого тиску в крівлі пласта і тим самим привернути увагу працюючого персоналу в лаві до Комп’ютерна верстка Д. Шеверун 4 можливих небезпечних проявів гірничого тиску на механізоване кріплення - зменшення конструктивної висоти секції кріплення і, як наслідок, зменшення робочого простору. Окрім цього, по випромінюваних сигналах сигналізаторів в лаві можна виявити локальну ділянку гірничо-геологічного порушення в крівлі пласта. Таким чином, забезпечивши гідросистему секції кріплення сигналізатором тиску, виконаним у вигляді пристрою, що перетворює енергію рухомого потоку рідини через запобіжний клапан в акустичний сигнал, дозволить підвищити безпеку ведення очисних робіт з використанням механізованих комплексів за рахунок залучення уваги працюючого персоналу в лаві до зменшення конструктивної висоти секції кріплення із-за небезпечного прояву гірничого тиску в крівлі пласта і виявити локальну ділянку можливого гірничогеологічного порушення. Джерела інформації: 1. Авторское свидетельство СССР № 324396, Е 21 Д 23/00, 1969. 2. Авторское свидетельство СССР № 750101, Е 21 F 23/16, 1980. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSection of power support
Автори англійськоюPlietniov Mykhailo Vasyliovych, Stepanov Yevhenii Ivanovych, Amirakhov Arastun Aladynovych, Rohov Anton Anatoliiovych
Назва патенту російськоюСекция механизированного крепления
Автори російськоюПлетнев Михаил Васильевич, Степанов Евгений Иванович, Амирахов Арастун Аладинович, Рогов Антон Анатольевич
МПК / Мітки
МПК: E21F 17/00
Мітки: кріплення, секція, механізованого
Код посилання
<a href="https://ua.patents.su/2-54772-sekciya-mekhanizovanogo-kriplennya.html" target="_blank" rel="follow" title="База патентів України">Секція механізованого кріплення</a>
Секція механізованого кріплення
Номер патенту: 39514
Опубліковано: 15.10.2004
Автори: Вассерман Ігор Григорович, Лаптєв Анатолій Григорович, Косарєв Іван Васильович, Андрєєв Георгій Володимирович, Косарєв Василь Васильович, Овчаренко Валерій Анатолійович
МПК: E21D 23/04
Мітки: кріплення, механізованого, секція
Формула / Реферат:
Секція механізованого кріплення, що включає перекриття і основу, на якій в сферичних опорах із можливістю повороту встановлені гідростояки, циліндри яких оснащені симетрично розташованими цапфами, яка відрізняється тим, що в основі виконані співвісні отвори, в яких із можливістю повороту розміщені втулки фіксаторів, кожна втулка виконана з вирізом, ширина якого більша за діаметр цапфи, з утворенням незамкненої поверхні в формі арки, що...
Секція механізованого кріплення
Номер патенту: 45178
Опубліковано: 15.04.2004
Автори: Косарєв Василь Васильович, Косарєв Іван Васильович, Непомнящий Олександр Лазаревич, Андрєєв Георгій Володимирович, Вассерман Ігор Григорович, Рябченко Олександр Сергійович, Лаптєв Анатолій Григорович
МПК: E21D 23/04
Мітки: механізованого, секція, кріплення
Формула / Реферат:
Секція механізованого кріплення, що включає перекриття, огорожу та основу, на якій в сферичних опорах з можливістю нахилу в робочому діапазоні кутів встановлені гідростояки, штоки яких шарнірно з'єднані з перекриттям, а циліндри забезпечені симетрично розташованими цапфами, розміщеними з можливістю контакту при складанні гідростояків з дугоподібними виступами на основі, яка відрізняється тим, що нижній передній у напрямку нахилу гідростояка...
Кінцева секція механізованого кріплення
Номер патенту: 87538
Опубліковано: 27.07.2009
Автори: Овчаренко Валерій Анатолійович, Косарев Іван Васильович, Клягін Юрій Віталійович, Андрєєв Георгій Володимирович
МПК: E21D 23/00
Мітки: кінцева, секція, кріплення, механізованого
Формула / Реферат:
Кінцева секція механізованого кріплення, яка містить основу, з'єднану гідростояками з перекриттям, підконвеєрну плиту з башмаком, з'єднану з основою, забійну консоль, задньою частиною шарнірно з'єднану з перекриттям, а передньою частиною шарнірно з'єднану за допомогою гідростояка з башмаком підконвеєрної плити, яка відрізняється тим, що вона оснащена додатковим гідростояком з башмаком, який шарнірно з'єднаний з передньою частиною забійної...
Секція механізованого кріплення
Номер патенту: 2330
Опубліковано: 16.02.2004
Автори: Косарев Іван Васильович, Косарев Василь Васильович, Андрєєв Георгій Володимирович, Вассерман Ігор Григорович
МПК: E21D 23/06
Мітки: кріплення, секція, механізованого
Формула / Реферат:
Секція механізованого кріплення, що містить основу, перекриття, чотири гідростояки, розміщені в два ряди в амортизаторах, закріплених на основі, при цьому кожний з гідростояків шарнірно з'єднаний з перекриттям і встановлений на основі за допомогою сферичного шарніра, яка відрізняється тим, що при максимальній висоті секції Нм менше 1,6 м відношення між шириною основи Вo і Hм знаходиться в межах 0,7-0,8, а при величині Hм більше 1,6 м...
Секція механізованого кріплення
Номер патенту: 29696
Опубліковано: 25.01.2008
Автори: Новоселов Сергій Вікторович, Косарев Іван Васильович, Савченко Михайло Костянтинович, Косарев Василь Васильович, Андрєєв Георгій Володимирович, Гайсинович Олександр Абович, Павленко Сергій Віталійович, Архипчик Олексій Іванович, Клягін Юрій Віталійович
МПК: E21D 23/00
Мітки: механізованого, секція, кріплення
Формула / Реферат:
Корисна модель відноситься до гірничої справи, а саме до механізованого кріплення очисних вибоїв при підземному видобутку корисних копалин.Найбільш близькою до корисної моделі за технічною сутністю є секція механізованого кріплення [див. Механизированные крепи очистных комплексов и агрегатов: Учебное пособие / Горбатов П.А., Гуляев В.Г., Лысенко Н.М. и др., Донецк, 1997г., с.21], що містить основу й перекриття, зв'язані між собою...
