Ротор асинхронного електродвигуна
Номер патенту: 54771
Опубліковано: 17.03.2003
Автори: Ткачук Микола Миколаєвич, Ткачук Олександр Миколаєвич, Каїка Василь Васильович
Формула / Реферат

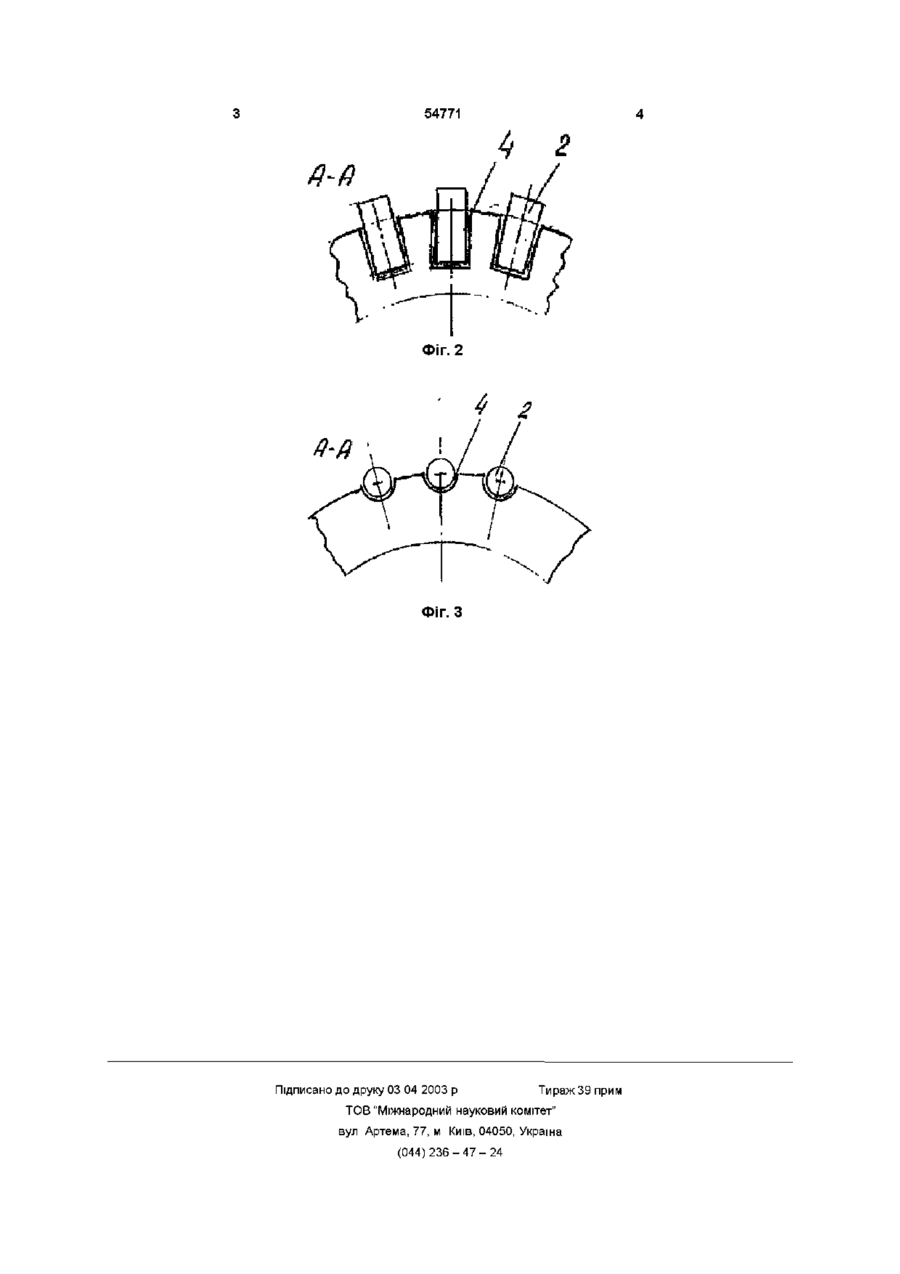

Ротор асинхронного електродвигуна, який містить магнітопровід і короткозамкнену обмотку, що складається з стержнів і короткозамикаючих кілець, виконаних з мідних сплавів, який відрізняється тим, що короткозамикаючі кільця виконані з прямокутними або напівкруглими прорізами, в які вкладені і зварені з короткозамикаючими кільцями стержні.
Текст
Ротор асинхронного електродвигуна, який містить магнітопровід і короткозамкнену обмотку, що складається з стержнів і короткозамикаючих кілець, виконаних з мідних сплавів, який відрізняється тим, що короткозамикаючі кільця виконані з прямокутними або напівкруглими прорізами, в які вкладені і зварені з короткозамикаючими кільцями стержні Винахід відноситься до області машинобудування, зокрема, до конструкції ротора асинхронного електродвигуна з короткозамкнутою обмоткою ВІДОМІ електричні машини, у яких короткозамикаючі кільця обмотки ротора мають отвори, розташовані проти пазів у магнітопроводі ротора, в які вставлені стержні і зваренні або спаяні з короткозамикаючими кільцями [1] Недоліком такої конструкції є трудоємність виготовлення При забиванні стержнів в пази магнітопроводу стержні загинаються або розплющуються, що викликає великі ускладнення при одяганні кілець на стержні ВІДОМІ електричні машини, у яких короткозамикаючі кільця виконані шляхом вигину плоскої шини з МІДІ або мідного сплаву яка прилягає до стержнів знизу [1] і приварюється Недоліком такої конструкції короткозамикаючих кілець є обмежена поверхня контакту кілець із стержнем навіть з урахуванням зварного шву, що приводить до підвищеного нагріву місць з'єднання стержня з кільцем Метою даної конструкції є підвищення надій ності зварної короткозамкнутої обмотки електричної машини, уникнення нагріву місць з'єднання стержня з кільцем та зменшення трудоємності виготовлення На фіг 1 показаний ротор електричної машини, подовжений розріз, на фіг 2 і 3 розріз по А-А для стержнів круглого перетину і стержнів прямокутного перетину Ротор електричної машини містить магнггопровід 1, стержні коротко-замкнутої обмотки 2, короткозамикаючі кільця 3, в яких виконані пази прямокутної або напівкруглої форми, розташовані проти КІНЦІВ стержнів ротора КІНЦІ стержнів ротора, закладені в пази короткозамикаючих кілець і припаяні тугоплавким припоєм 4, або приварені, до них При цьому забезпечується надійність з'єднання кілець зі стержнями, зручність збирання короткозамкнутої обмотки ротора і необхідна контактна поверхня прилягання стержня до кільця Бібліографічні дані 1 Виноградов Н В Производство электрических машин М Энергия, 1970 Фіг. 1 ю 54771 4 2 Я-й Фіг. 2 Фіг. З Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюRotor of an asynchronous motor
Назва патенту російськоюРотор асинхронного электродвигателя
МПК / Мітки
МПК: H02K 17/16
Мітки: асинхронного, ротор, електродвигуна
