Ротор асинхронного електродвигуна з короткозамкнутою обмоткою

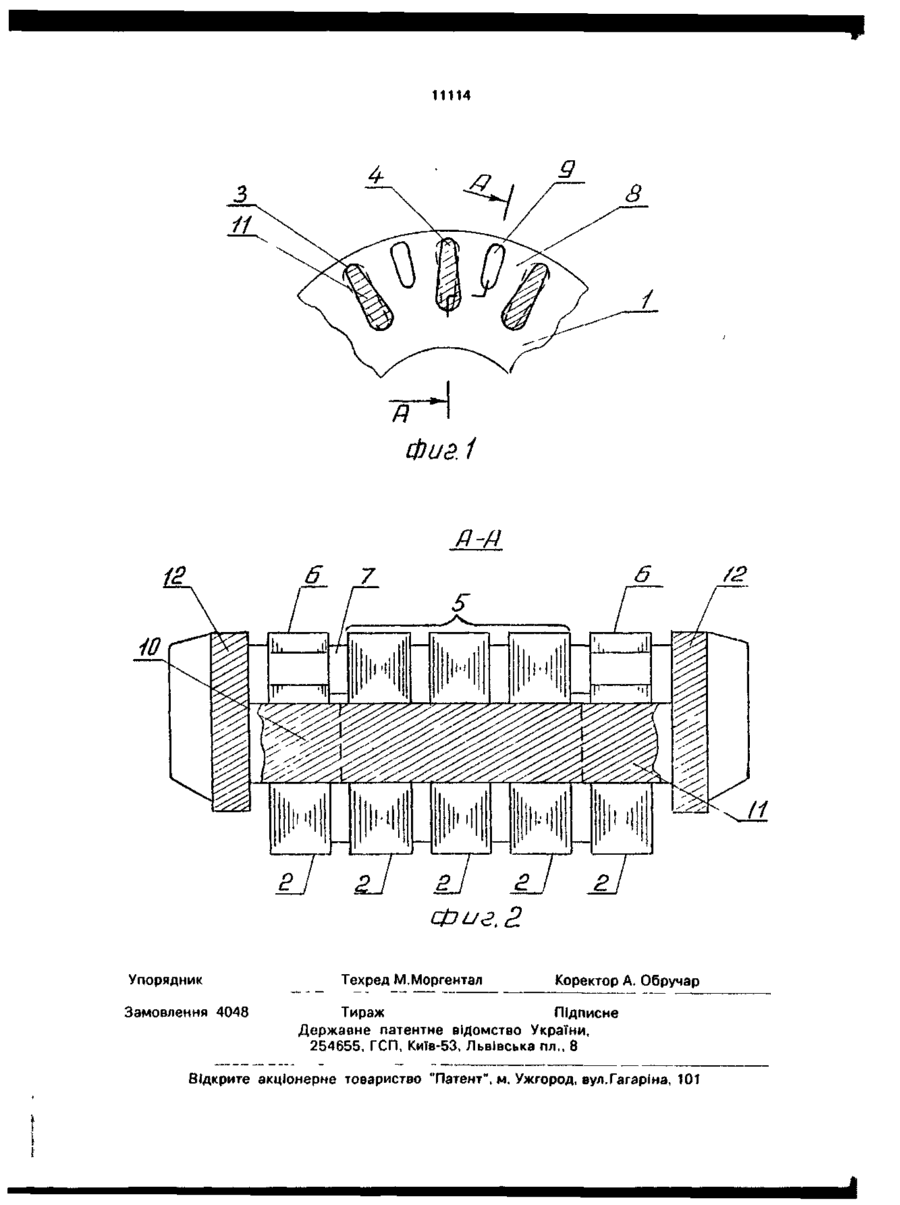

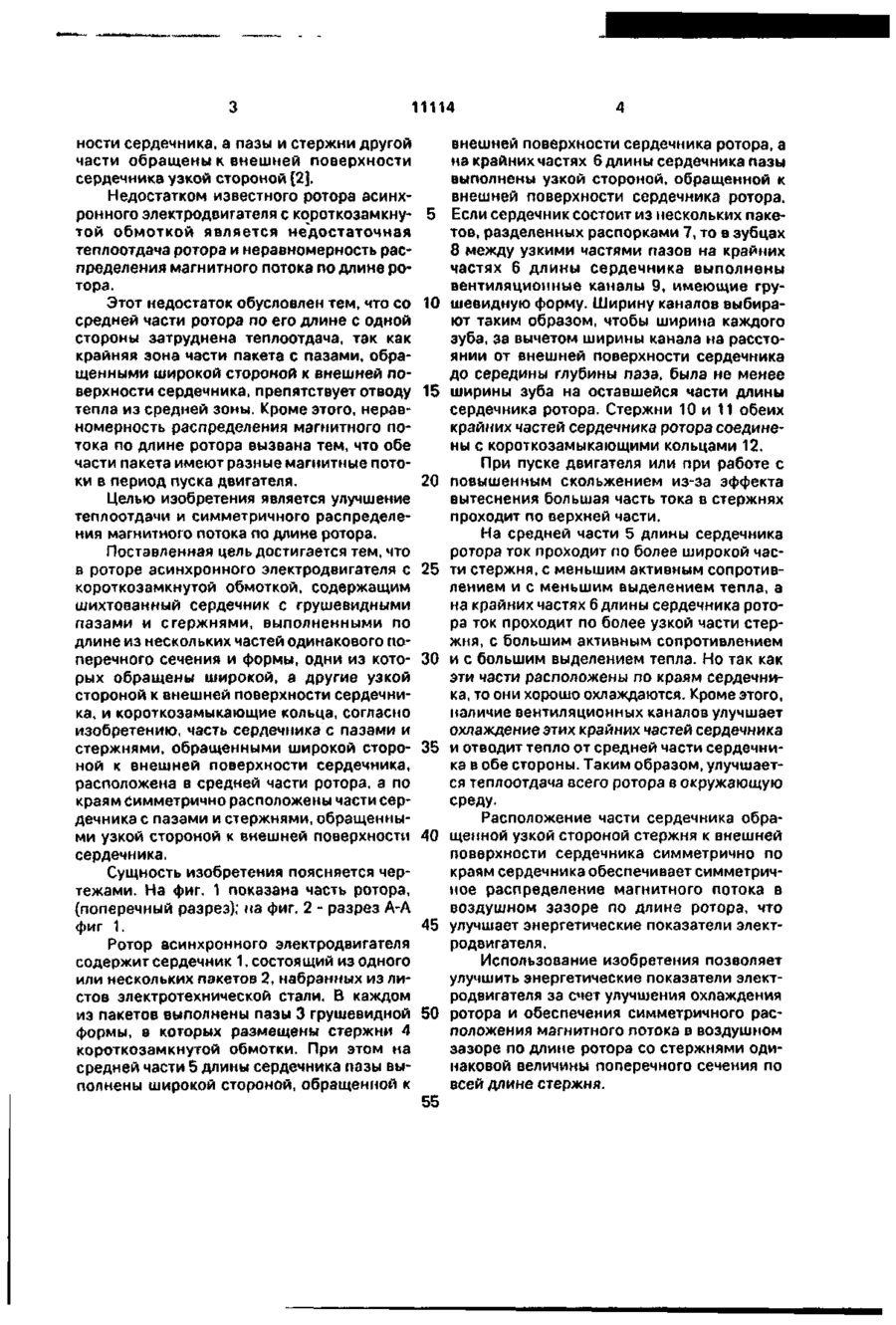

Ротор асинхронного электродвигателя с короткозамкнутой обмоткой, содержащий шихтованный сердечник с грушевидными пазами и стержнями, выполненными по длине из нескольких частей одинакового поперечного сечения и формы, одни из которых обращены широкой, а другие узкой стороной к внешней поверхности сердечника, и корот коза мыкающие кольца, о т л и ч а ю щ и й с я тем, что часть сердечника с пазами и стержнями, обращенными широкой стороной к внешней поверхности сердечника, расположена в средней части ротора, а по краям симметрично расположены части сердечника с пазами и стержнями, обращенными узкой стороной к внешней поверхности сердечника. электрическое сопротивление и тепловыделение в средней части ротора больше, чем по краям. Но даже при одинаковом сечении стержней по всей длине сердечника, т.е. при одинаковом тепловыделении по всей длине ротора, в средней части теплоотдача ниже, чем по краям ротора. Электрическая машина с таким ротором будет быстро перегреваться и уменьшится ее моторесурс. Наиболее близким по технической сущности и достигаемому эффекту является ротор асинхронного электродвигателя с короткозамкнутой обмоткой, содержащий шихтованный сердечник с грушевидными пазами, в которых размещены стержни и короткозамыкающие кольца, пазы и стержни выполнены по длине сердечника из двух частей одинакового поперечного сечения и формы, причем пазы и стержни одной части обращены широкой стороной к внешней поверх С > о 11114 ности сердечника, а пазы и стержни другой части обращены к внешней поверхности сердечника узкой стороной [2]. Недостатком известного ротора асинхронного электродвигателя с короткозамкнутой обмоткой является недостаточная теплоотдача ротора и неравномерность распределения магнитного потока по длине ротора. Этот недостаток обусловлен тем, что со средней части ротора по его длине с одной стороны затруднена теплоотдача, так как крайняя зона части пакета с пазами, обращенными широкой стороной к внешней поверхности сердечника, препятствует отводу тепла из средней зоны. Кроме этого, неравномерность распределения магнитного потока по длине ротора вызвана тем, что обе части пакета имеют разные магнитные потоки в период пуска двигателя. Целью изобретения является улучшение теплоотдачи и симметричного распределения магнитного потока по длине ротора. Поставленная цель достигается тем, что в роторе асинхронного электродвигателя с короткозамкнутой обмоткой, содержащим шихтованный сердечник с грушевидными пазами и стержнями, выполненными по длине из нескольких частей одинакового поперечного сечения и формы, одни из которых обращены широкой, а другие узкой стороной к внешней поверхности сердечника, и короткозамыкающие кольца, согласно изобретению, часть сердечника с пазами и стержнями, обращенными широкой стороной к внешней поверхности сердечника, расположена в средней части ротора, а по краям Симметрично расположены части сердечника с пазами и стержнями, обращенными узкой стороной к внешней поверхности сердечника. Сущность изобретения поясняется чертежами. На фиг. 1 показана часть ротора, (поперечный разрез); на фиг. 2 - разрез А-А фиг 1. Ротор асинхронного электродвигателя содержит сердечник 1, состоящий из одного или нескольких пакетов 2, набранных из листов электротехнической стали. В каждом из пакетов выполнены пазы 3 грушевидной формы, в которых размещены стержни 4 короткозамкнутой обмотки. При этом на средней части 5 длины сердечника пазы выполнены широкой стороной, обращенной к 5 10 15 20 25 30 35 40 45 50 55 внешней поверхности сердечника ротора, а на крайних частях 6 длины сердечника пазы выполнены узкой стороной, обращенной к внешней поверхности сердечника ротора. Если сердечник состоит из нескольких пакетов, разделенных распорками 7, то в зубцах 8 между узкими частями пазов на крайних частях 6 длины сердечника выполнены вентиляционные каналы 9, имеющие грушевидную форму. Ширину каналов выбирают таким образом, чтобы ширина каждого зуба, за вычетом ширины канала на расстоянии от внешней поверхности сердечника до середины глубины паза, была не менее ширины зуба на оставшейся части длины сердечника ротора. Стержни 10 и 11 обеих крайних частей сердечника ротора соединены с короткозамыкающими кольцами 12. При пуске двигателя или при работе с повышенным скольжением из-за эффекта вытеснения большая часть тока в стержнях проходит по верхней части. На средней части 5 длины сердечника ротора ток проходит по более широкой части стержня, с меньшим активным сопротивлением и с меньшим выделением тепла, а на крайних частях б длины сердечника ротора ток проходит по более узкой части стержня, с большим активным сопротивлением и с большим выделением тепла. Но так как эти части расположены по краям сердечника, то они хорошо охлаждаются. Кроме этого, наличие вентиляционных каналов улучшает охлаждение этих крайних частей сердечника и отводит тепло от средней части сердечника в обе стороны. Таким образом, улучшается теплоотдача всего ротора в окружающую среду. Расположение части сердечника обращенной узкой стороной стержня к внешней поверхности сердечника симметрично по краям сердечника обеспечивает симметричное распределение магнитного потока в воздушном зазоре по длине ротора, что улучшает энергетические показатели электродвигателя. Использование изобретения позволяет улучшить энергетические показатели электродвигателя за счет улучшения охлаждения ротора и обеспечения симметричного расположения магнитного потока в воздушном зазоре по длине ротора со стержнями одинаковой величины поперечного сечения по всей длине стержня. 11114 8 Физ.1 Д-Ц І 'І ІМІ їм II, І II в Фиг. 2. Упорядник Замовлення 4048 Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська лл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
