Схема перетворення електричних сигналів

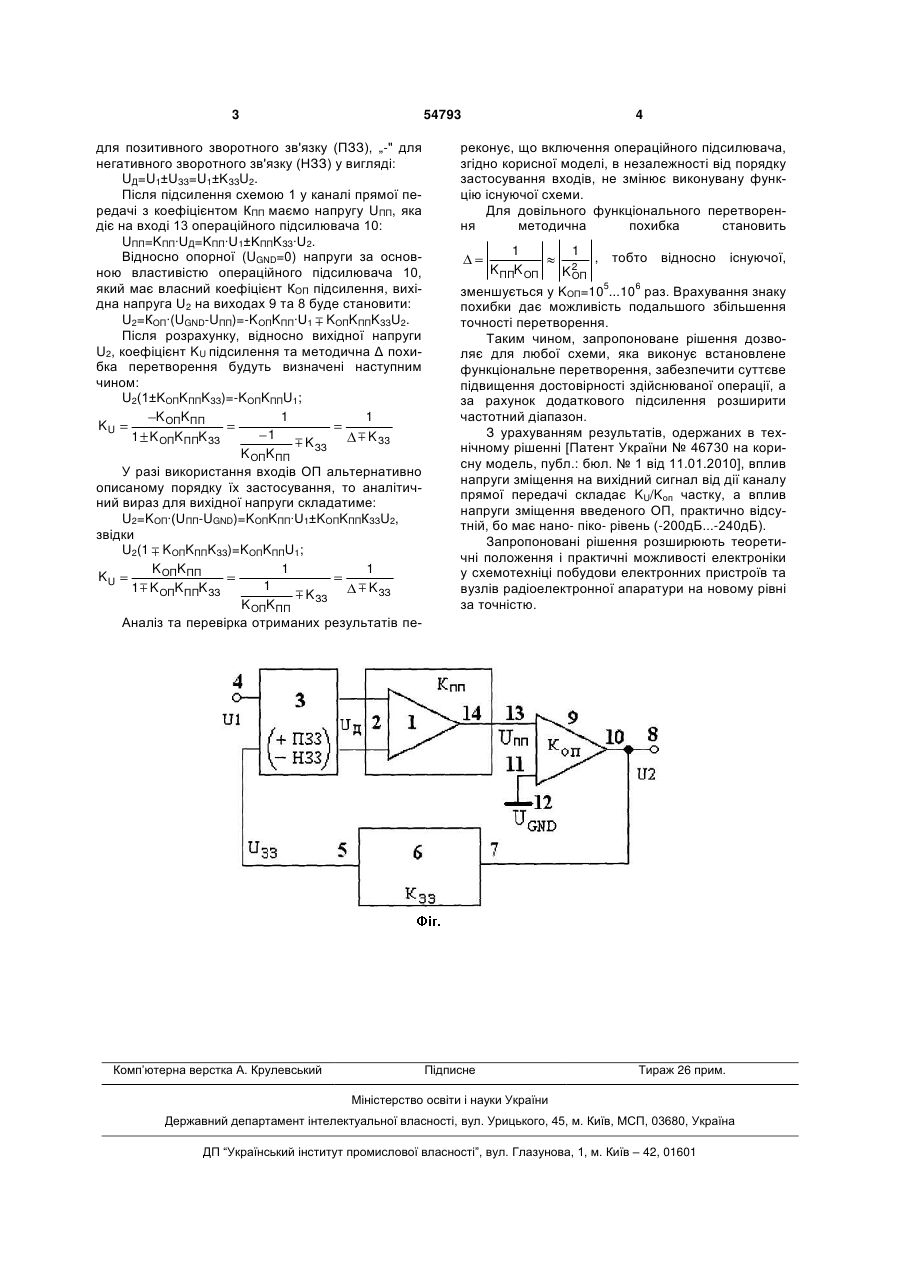

Схема перетворення електричних сигналів, яка містить схему підсилення у каналі прямої пе 3 54793 для позитивного зворотного зв'язку (ПЗЗ), „-" для негативного зворотного зв'язку (НЗЗ) у вигляді: UД=U1±UЗЗ=U1±KЗЗU2. Після підсилення схемою 1 у каналі прямої передачі з коефіцієнтом КПП маємо напругу UПП, яка діє на вході 13 операційного підсилювача 10: UПП=KПП·UД=KПП·U1±KППKЗЗ·U2. Відносно опорної (UGND=0) напруги за основною властивістю операційного підсилювача 10, який має власний коефіцієнт КОП підсилення, вихідна напруга U2 на виходах 9 та 8 буде становити: U2=КОП·(UGND-UПП)=-KОПKПП·U1  KОПKППKЗЗU2. Після розрахунку, відносно вихідної напруги U2, коефіцієнт KU підсилення та методична Δ похибка перетворення будуть визначені наступним чином: U2(1±KОПKППKЗЗ)=-KОПKППU1; K ОПKПП 1 1 KU 1 1 K ОПKППK ЗЗ  K З3  K ЗЗ K ОПKПП У разі використання входів ОП альтернативно описаному порядку їх застосування, то аналітичний вираз для вихідної напруги складатиме: U2=KОП·(UПП-UGND)=KОПKПП·U1±KОПKППКЗЗU2, звідки U2(1  KОПKППKЗЗ)=KОПKППU1; K ОПKПП 1 1 KU 1 1  K ОПKППK ЗЗ  K ЗЗ  K ЗЗ K ОПKПП Аналіз та перевірка отриманих результатів пе Комп’ютерна верстка А. Крулевський 4 реконує, що включення операційного підсилювача, згідно корисної моделі, в незалежності від порядку застосування входів, не змінює виконувану функцію існуючої схеми. Для довільного функціонального перетворення методична похибка становить 1 KППK ОП 1 , тобто відносно існуючої, 2 K ОП зменшується у KОП=105...106 раз. Врахування знаку похибки дає можливість подальшого збільшення точності перетворення. Таким чином, запропоноване рішення дозволяє для любої схеми, яка виконує встановлене функціональне перетворення, забезпечити суттєве підвищення достовірності здійснюваної операції, а за рахунок додаткового підсилення розширити частотний діапазон. З урахуванням результатів, одержаних в технічному рішенні [Патент України № 46730 на корисну модель, публ.: бюл. № 1 від 11.01.2010], вплив напруги зміщення на вихідний сигнал від дії каналу прямої передачі складає KU/Kоп частку, а вплив напруги зміщення введеного ОП, практично відсутній, бо має нано- піко- рівень (-200дБ...-240дБ). Запропоновані рішення розширюють теоретичні положення і практичні можливості електроніки у схемотехніці побудови електронних пристроїв та вузлів радіоелектронної апаратури на новому рівні за точністю. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
