Чарунка для запам’ятовування зі “сплющеними” вихорами

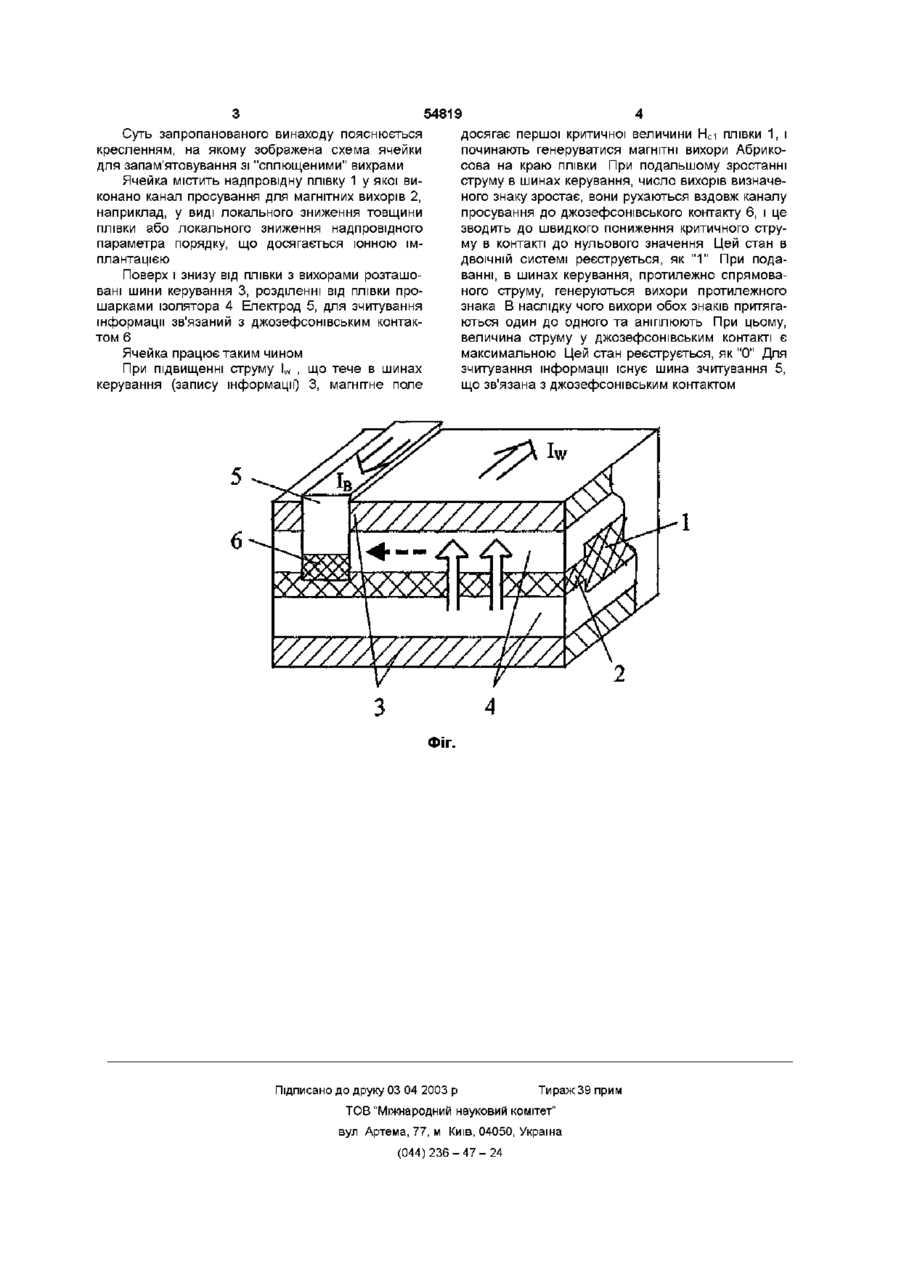

Чарунка для запам'ятовування зі "сплющени Винахід відноситься до обчислювальної техніки і може знайти застосування при запису, зчитуванні та запам'ятовуванні інформації у великих електронних обчислювальних машинах ВІДОМІ пристрої пам'яті на основі надпровідних плівок з магнітними вихорами, у яких запис інформації здійснюється за принципом наявності або відсутності вихорів в даній позиції, а просування вихорів здійснюється під впливом струму в надпровідній ПЛІВЦІ, або в струмкових аплікаціях (Patent USA 1980 Int СІ G11 С11/44 №4186441) Найбільш близьким аналогом пристрою, що заявляється вибраним як прототип, є вихрова ячейка для запам'ятовування, що містить область вихроутворення, джозефсонівський контакт, шини керування та зчитування інформації Магнітні вихори під впливом струму в шинах керування, рухаються до джозефсонівського контакту де й знімаються характеристики критичного струму При цьому в залежності критичного струму в джозефсонівському контакті від струму в шинах керування існує два стійких стана, які реєструються в ДВІЙКОВІЙ системі як " 1 " та "0" (Shingo Uehara and Koichi Nagata Appl Phys Lett 39 (12), 1981 - p 992 993) Загальними суттєвими ознаками відомого та приладу, що заявляється, є зона вихроутворення (де вихори генеруються та зберігаються), джозефсонівський контакт, шини керування та зчитування інформації При роботі відомої вихоревої ячейки для запам'ятовування енергія магнітного вихору значною мірою розсіюється у простір Це призводить до того, що для підвищення чутливості вихорів (або швидкодії приладу) треба пропускати вздовж шин керування, або плівки з вихорами, струм значної ми вихорами, що містить надпровідну плівку з каналом просування для магнітних вихорів, шини керування, джозефсонівський контакт, зв'язаний з плівкою із вмістом магнітних вихорів, з одного боку, та з шиною зчитування, з другого, яка відрізняється тим, що шини керування розташовані зверху та знизу від плівки і водночас є надпровідними екранами величини Однак , оскільки в надпровідних матеріалах величина струму обмежена деякою критичною величиною, то і швидкодія таких приладів обмежена, що знижує к к д і , отже, його продуктивність та економічність Крім того, конструкція приладу має дещо великі габарити В основу винаходу поставлена задача створення ячейки для запам'ятовування, в якої шляхом модифікації конструкції з шинами керування і пристрою зчитування інформації забезпечується підвищення сили, діючої на вихори, (або швидкодії приладу) та зменшення габаритів пристрою За рахунок цього збільшується к к д ячейки, її продуктивність та економічність Поставлена задача вирішується тим, що в ячейки для запам'ятовування, що містить надпровідну плівку з магнітними вихорами, в якої виконано канал для їх просування до джозефсонівського контакту, де знімаються характеристики критичного струму, надпровідні шини керування ВІДПОВІДНО до винаходу, надпровідні плівки, що утворюють шини керування встановленні зверху і знизу від плівки з вихорами таким чином, що водночас утворюють надпровідні екрани для магнітних вихорів Запропонована конструкція забезпечує підвищення чутливості вихорів за рахунок, екранування магнітного поля вихорів, що призводить до підвищення сили, діючої на вихори з боку шин керування в декілька разів в зрівняні з прототипом При цьому, таке розташування дозволяє зменшити габарити ячейки для запам'ятовування Крім того, використання струмів меншої величини в шинах запису дозволяє підвищити робочу температуру приладу 00 ю 54819 Суть запропанованого винаходу пояснюється кресленням, на якому зображена схема ячейки для запам'ятовування зі "сплющеними" вихрами Ячейка містить надпровідну плівку 1 у якої виконано канал просування для магнітних вихорів 2, наприклад, у виді локального зниження товщини плівки або локального зниження надпровідного параметра порядку, що досягається іонною імплантацією Поверх і знизу від плівки з вихорами розташовані шини керування 3, розділенні від плівки прошарками ізолятора 4 Електрод 5, для зчитування інформації зв'язаний з джозефсонівським контактом 6 Ячейка працює таким чином При підвищенні струму l w , що тече в шинах керування (запису інформації) 3, магнітне поле досягає першої критичної величини Нсі плівки 1, і починають генеруватися магнітні вихори Абрикосова на краю плівки При подальшому зростанні струму в шинах керування, число вихорів визначеного знаку зростає, вони рухаються вздовж каналу просування до джозефсонівського контакту 6, і це зводить до швидкого пониження критичного струму в контакті до нульового значення Цей стан в двоїчній системі реєструється, як " 1 " При подаванні, в шинах керування, протилежно спрямованого струму, генеруються вихори протилежного знака В наслідку чого вихори обох знаків притягаються один до одного та анігілюють При цьому, величина струму у джозефсонівським контакті є максимальною Цей стан реєструється, як "0" Для зчитування інформації існує шина зчитування 5, що зв'язана з джозефсонівським контактом V / / / / / / / / A ' / / / / / / / / / / / / 7 W 7 , Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
