Кореневибираючий пристрій

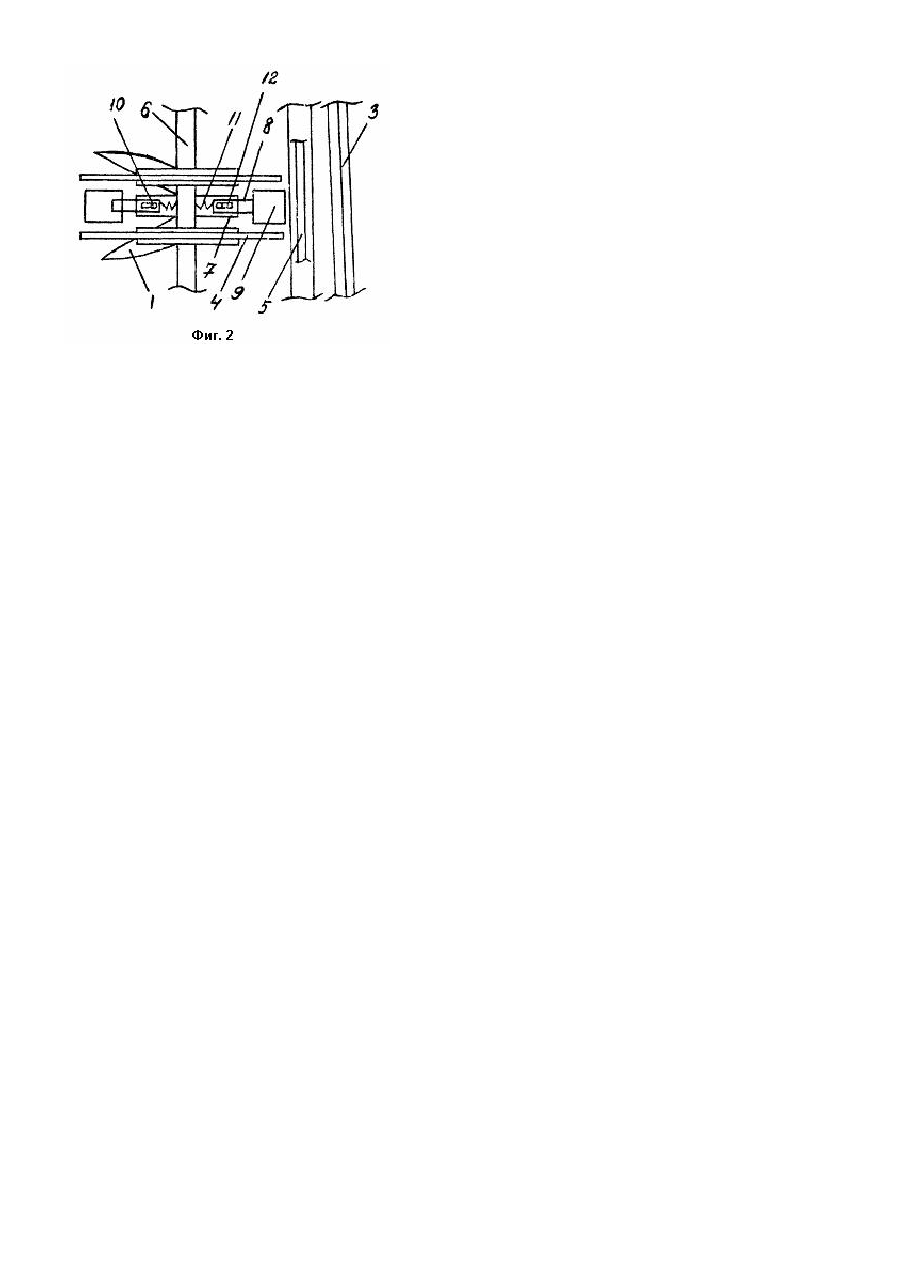

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для уборки сахарной свеклы. Известно корнеизвлекающее устройство, содержащее вилкообразный копач, выполненный из корпуса, несущего активные конусообразные валики, над которыми размещен корнезаборный механизм, состоящий из горизонтального вала со стойками, несущими подпружиненные лопасти, корпус копача снабжен стенками, размещенными со стороны боковых торцов лопастей корнезаборного механизма, при этом последние выполнены поворотными относительно вала и связаны с ним посредством пружин и регулировочных упоровболтов, а выталкиватель корнеплодов выполнен в виде пластины,закрепленной на верхних частях упомянутых стенок [1]. Недостатками известного корнеизвле-кающего устройства является следующее: 1. Пружины открыты, поэтому при их растяжении между витками пружин попадают остатки ботвы и растительности, которые не дают пружинам возможности сжиматься, вследствие чего поворотные лопасти не возвращаются в первоначальное положение, что приводит к тому, что после защемления крупных корней поворотными лопастями, мелкие корни не защемляются ими, поэтому мелкие корни скапливаются в нижней части копача, что приводит к забиванию и остановке корнезаборного механизма. 2. При работе во влажных условиях на боковые стенки налипает влажная почва, которая создает препятствие движению корнеплодов по руслу копача. В основу изобретения поставлена задача усовершенствования корнеизвлекающего устройства, в котором обеспечивается надежная и безотказная работа пружин и беспрепятственное движение корней по руслу копача, в результате чего повышается надежность работы корнеизвлекающего устройства. Поставленная задача решается тем, чть в корнеизвлекающем устройстве, содержа щем вилкообразный копач, выполненный из корпуса, несущего активные конусообразные валики, над которыми расположены корнезаборный механизм, в виде горизонтального вала со стойками, несущими подпружиненные лопасти, и выталкиватель корнеплодов, согласно изобретению каждая стойка имеет упор, размещена внутри закрепленной на горизонтальном валу тр убы и подпружинена относительно последней, при этом на валу с обеих сторон лопастей закреплены активные боковые стенки в виде прутковых дисков. Наличие упора в каждой стойке, размещение последней и пружины внутри закрепленной на горизонтальном валу тр убы позволяет закрыть пружину от попадания между ее винтами остатков ботвы и растительности, в результате чего повышается надежность работы устройства. Закрепление на валу с обеих сторон лопастей активных боковых стенок в виде прутковых дисков уменьшает налипание на них влажной почвы, в результате чего также повышается надежность работы устройства. На фиг. 1 схематически изображено корнеизвлекающее устройство, вид сбоку; на фиг 2 - то же, вид свер ху. Корнеизвлекающее устройство содержит вилкообразный копач 1, имеющий корпус 2, несущий активные конусообразные валики, вслед за которыми расположен приемный транспортер 3. Над копачом расположен корнезаборный механизм 6, выполненный в виде горизонтального вала, на котором с обеих сторон лопастей 9 закреплены активные боковые стенки в виде прутковых дисков 4. Над верхними частями прутковых дисков 4 закреплен выталкиватель корнеплодов 5. Внутри трубы 7, закрепленной на горизонтальном валу, размещена подпружиненная относительно нее стойка 8. несущая подпружиненные лопасти 9, которые связаны с этим валом посредством упоров 10, пружин 11 и пазов 12. Корнеизвлекающее устройство работает следующим образом. При движении машины, несущей устройство, копач 1 выжимает корнеплоды, поднимает их над почвой и вводит в заборную зону между вращающимися корнезаборными лопастями 9. Усилием сжатия пружин 11 корнеплоды защемляются между боковыми стенками 4, корпусом 2 и корнезаборными лопастями и поднимаются вверх. Выталкиватель корнеплодов 5 выталкивает корни с корнезаборных лопастей 9 на приемный транспортер 3.
