Викопуючий пристрiй для коренеплодiв

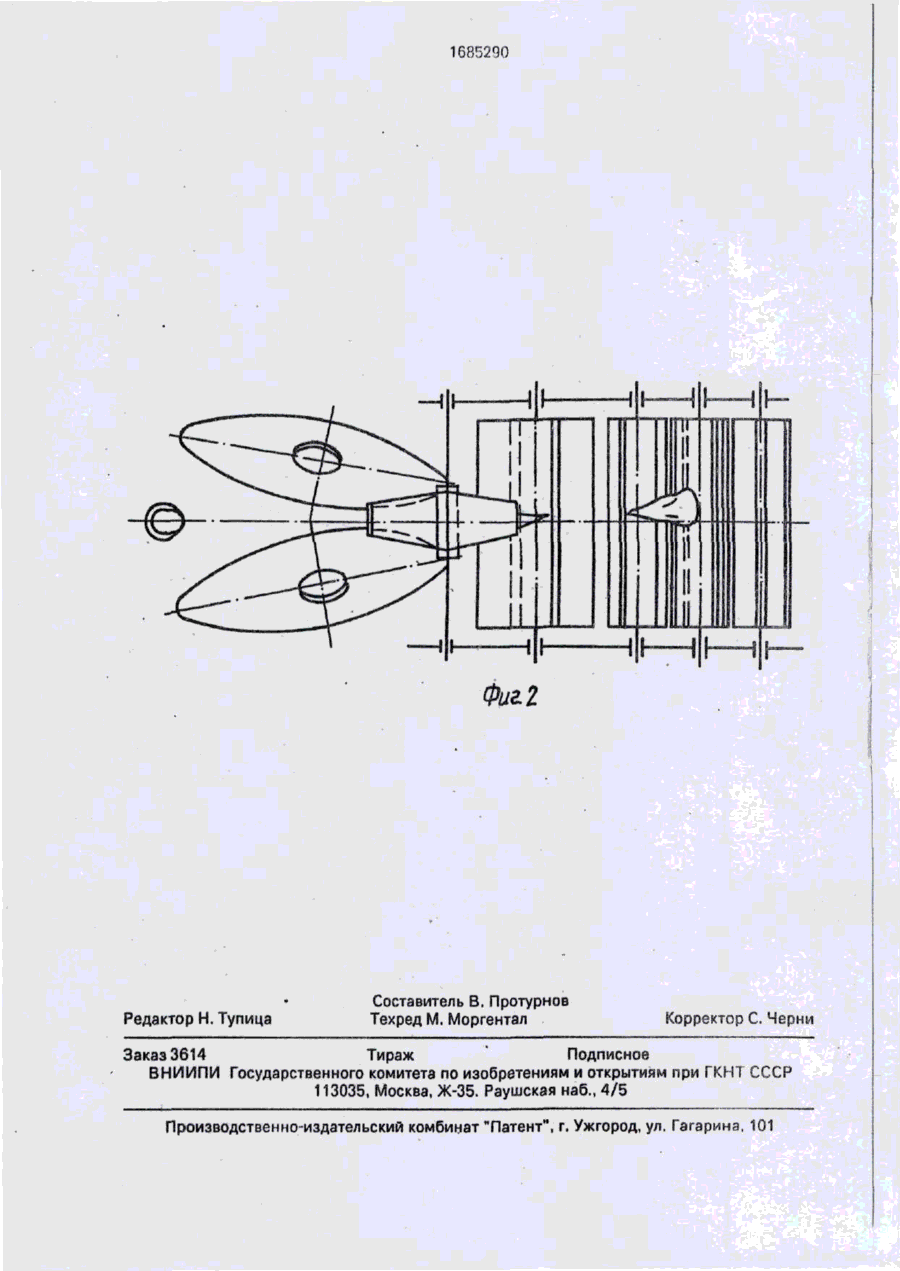

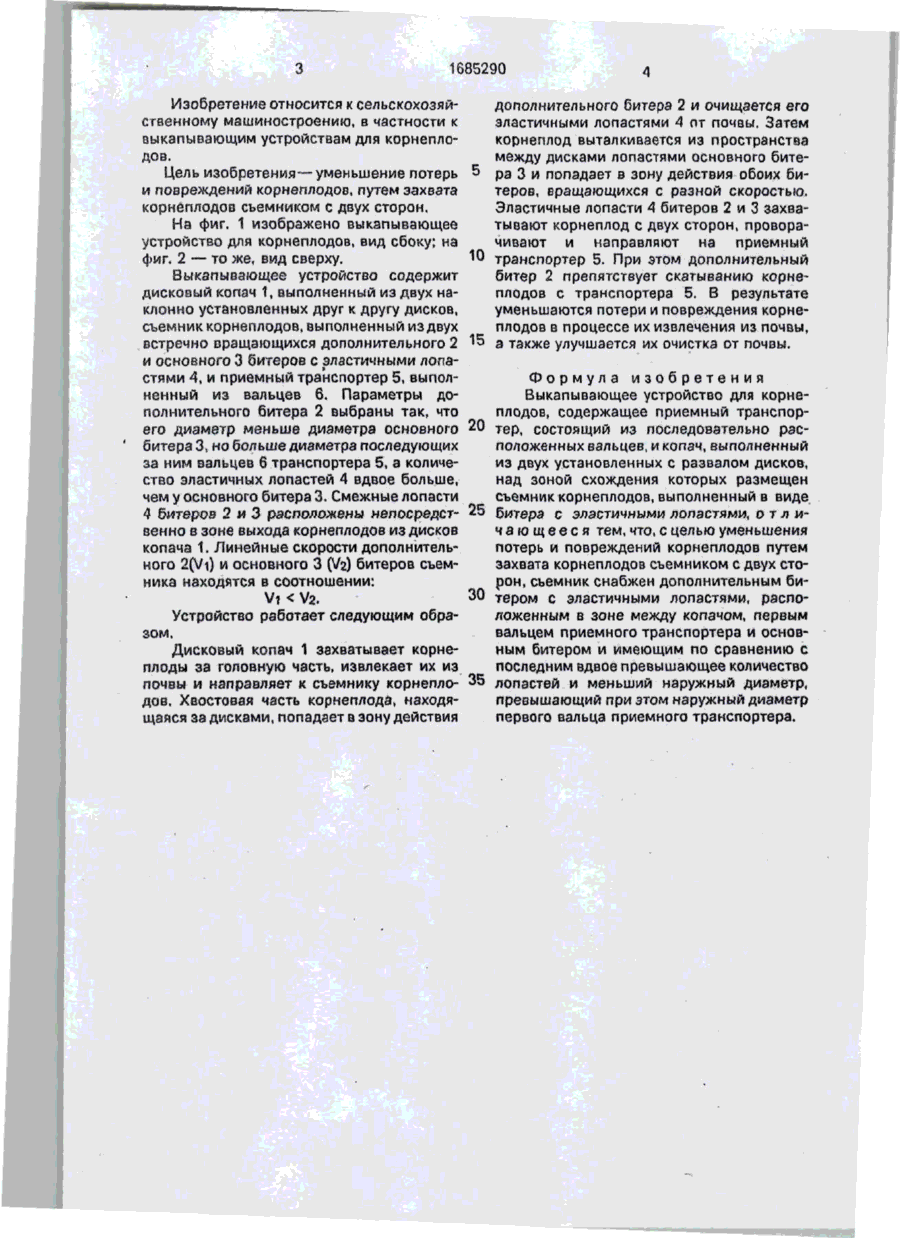

Изобретение относится к выкапывающим устройствам для корнеплодов. Цель изобретения — уменьшение потерь и повреждений корнеплодов путем захвата корнеплодов съемником с двух сторон. Выкапывающее устройство для корнеплодов содержит копач 1, выполенный из двух установленных с развалом дисков, приемный транспортер 5, состоящий из вальцев 6, и съемник корнеплодов, выполненный из двух встречно вращающихся основного 3 и дополнительного 2 битеров. Дополнительный битер 2 расположен в зоне между копачом 1, первым вальцем 6 и основным битером 3 и имеет по сравнению с последним вдвое превышающее количество эластичных лопастей 4 и меньший наружный диаметр, превышающий при этом наружный диаметр первого вальца 6 приемного транспортера 5. Битер 3 выполнен с превышением линейной скорости наружных кромок его эластичных лопастей 4 относительно линейной скорости наружных кромок лопастей 4 битера 2. При работе устройства корнеплоды захватываются лопастями 4 битеров 2 и 3 и подаются ими на приемный транспортер 5. 2 ил. о * * 1685290 Изобретение относится к сельскохозяйственному машиностроению, в частности к выкапывающим устройствам для корнеплодов. Цель изобретения—уменьшение потерь и повреждений корнеплодов, путем захвата корнеплодов съемником с двух сторон. На фиг. 1 изображено выкапывающее устройство для корнеплодов, вид сбоку; на фиг. 2 — то же, вид сверху. Выкапывающее устройство содержит дисковый копач 1, выполненный из двух наклонно установленных друг к другу дисков, съемник корнеплодов, выполненный из двух встречно вращающихся дополнительного 2 и основного 3 битеров с эластичными лопастями 4, и приемный транспортер 5, выполненный из вальцев 6. Параметры дополнительного битера 2 выбраны так, что его диаметр меньше диаметра основного битера 3, но больше диаметра последующих за ним вальцев 6 транспортера 5, а количество эластичных лопастей 4 вдвое больше, чем у основного битера 3. Смежные лопасти 4 битеров 2 и 3 расположены непосредственно в зоне выхода корнеплодов из дисков копача 1. Линейные скорости дополнительного 2(Vi) и основного 3 (Уг) битеров сьемника находятся в соотношении: Vt < V2. Устройство работает следующим образом. Дисковый копач 1 захватывает корнеплоды за головную часть, извлекает их из почвы и направляет к съемнику корнеплодов. Хвостовая часть корнеплода, находящаяся за дисками, попадает в зону действия дополнительного битера 2 и очищается его эластичными лопастями 4 лт почвы. Затем корнеплод выталкивается из пространства между дисками лопастями основного битера 3 и попадает в зону действия обоих битеров, вращающихся с разной скоростью. Эластичные лопасти 4 битеров 2 и 3 захватывают корнеплод с двух сторон, проворачивают и направляют на приемный 10 транспортер 5. При этом дополнительный битер 2 препятствует скатыванию корнеплодов с транспортера 5. В результате уменьшаются потери и повреждения корнеплодов в процессе их извлечения из почвы, 15 а также улучшается их очистка от почвы. 20 25 30 35 Формула изобретения Выкапывающее устройство для корнеплодов, содержащее приемный транспортер, состоящий из последовательно расположенных вальцев, и копач, выполненный из двух установленных с развалом дисков, над зоной схождения которых размещен съемник корнеплодов, выполненный в виде битера с эластичными лопастями, о т л и ч а ю щ е е с я тем, что, с целью уменьшения потерь и повреждений корнеплодов путем захвата корнеплодов съемником с двух сторон, съемник снабжен дополнительным битером с эластичными лопастями, расположенным в зоне между копачом, первым вальцем приемного транспортера и основным битером и имеющим по сравнению с последним вдвое превышающее количество лопастей и меньший наружный диаметр, превышающий при этом наружный диаметр первого вальца приемного транспортера. 1685290 Редактор Н. Тупица Составитель В. Протурнов Техред М. Моргентал Корректор С. Черни Заказ 3614 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина. 101
