Викопуючий пристрій для коренеплодів
Номер патенту: 1437
Опубліковано: 25.03.1994
Автори: Кондрачук Петро Іванович, Гевко Роман Богданович, Данильченко Михайло Григорович, Бессонов Олег Геннадійович, Мартиненко Володимир Якимович, Шифердеккер Клаус
Формула / Реферат
Выкапывающее устройство для корнеплодов, содержащее корнеизвлекающий рабочий орган и расположенный над ним битер с лопастями, охваченными эластичными накладками, имеющими избыточную длину между точками крепления к лопасти, отличающееся тем, что, с целью улучшения качества транспортировки и очистки, эластичная накладка выполнена в виде наклонной поверхности, при этом наклоны эластичных накладок соседних лопастей выполнены в противоположные стороны.
Текст

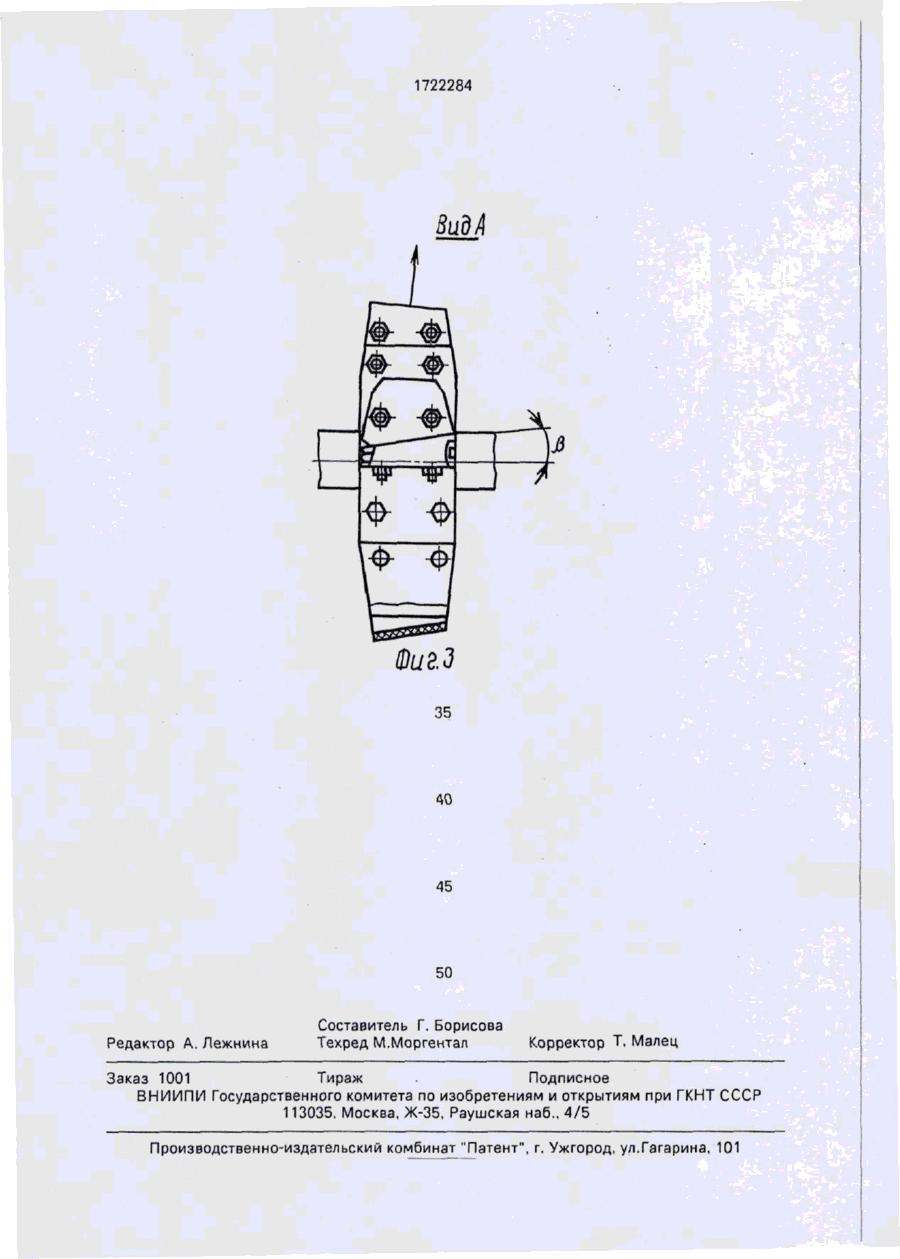

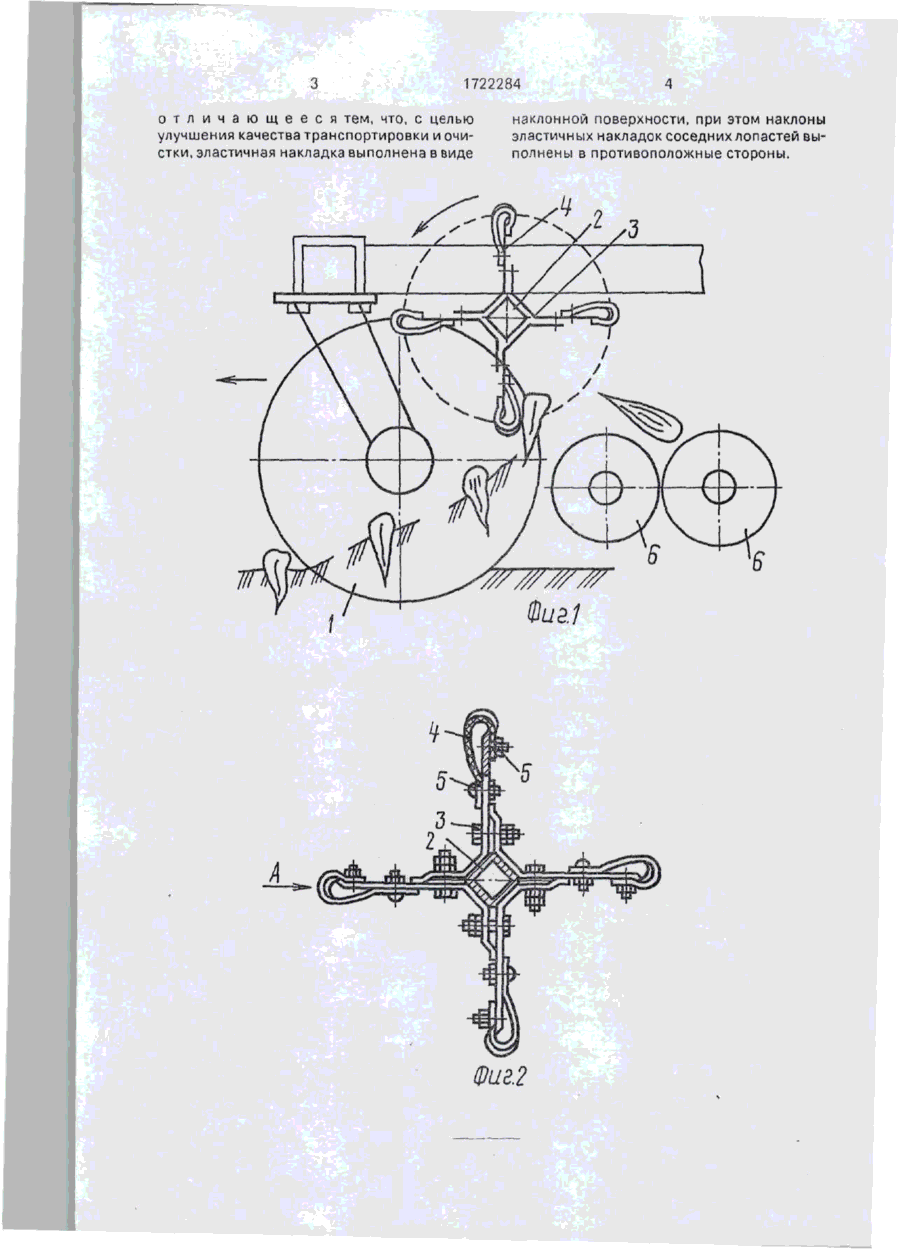

Использование изобретения позволяет улучшить качество транспортировки и очистки корнеплодов. Сущность изобретения; свободные концы лопастей битера охвачены эластичными накладками и имеют избыточную длину между точками крепления к лопасти, при этом петля в месте перегиба имеет форму наклонной поверхности, а направление наклонов эластичных накладок соседних лопастей выполнено в противоположные стороны. 3 ил. стрелкой) захваченный им ворох (слой почвы с корнеплодами) попадает в зону вращения битера, который перебрасывает ворох на очистительные шнеки 5. Поскольку лопасти 3 передаточного битера, охваченные эластичными накладками 4, имеют избыточную длину между точками крепления к лопастям 3, д в и ж у щ и е с я корнеплоды повреждаются. Выполнение накладок 4 соседних лопастей 3 наклоненными в противоположные стороны позволяет более равномерно распределить корнеплоды на очистительных шнеках, что приводит к более качественной очистке корнеплодов от остатков почвы. Направление движения вороха с соседних лопастей 3 показано на фиг 3 стрелкой. Формула изобретения Выкапывающее устройство для корнеплодов, содержащее корнеизвлекающий рабочий орган и расположенный над ним битер с лопастями, охваченными эластичными накладками, имеющими избыточную длину между точками крепления к лопасти, • о К) 1722284 о т л и ч а ю щ е е с я тем, что, с целью улучшения качества транспортировки и очистки, эластичная накладка выполнена в виде наклонной поверхности, при этом наклоны эластичных накладок соседних лопастей выполнены в противоположные стороны. Фи зі Фиг.2 1722284 Вид A ФигЗ 35 40 45 50 Редактор А. Лежнина Составитель Ґ. Борисова Техред М.Моргентал Корректор Т, Мзлец Заказ 1001 Тираж . Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюDigging apparatus for roots
Автори англійськоюDanylchenko Mykhailo Hryhorovych, Shyferdekker Klaus, Bessonov Oleh Henadiiovych, Kondrachuk Petro Ivanovych, Martynenko Volodymyr Yakymovych, Hevko Roman Bohdanovych
Назва патенту російськоюВыкапывающиее устройство для корнеплодов
Автори російськоюДанильченко Михайло Григорьевич, Шифердеккер Клаус, Бессонов Олег Геннадьевич, Кондрачук Петр Иванович, Мартыненко Владимир Акимович, Гевко Роман Богданович
МПК / Мітки
МПК: A01D 25/04
Мітки: коренеплодів, пристрій, викопуючий
