Пристрій для внутрішнього відрізання труб

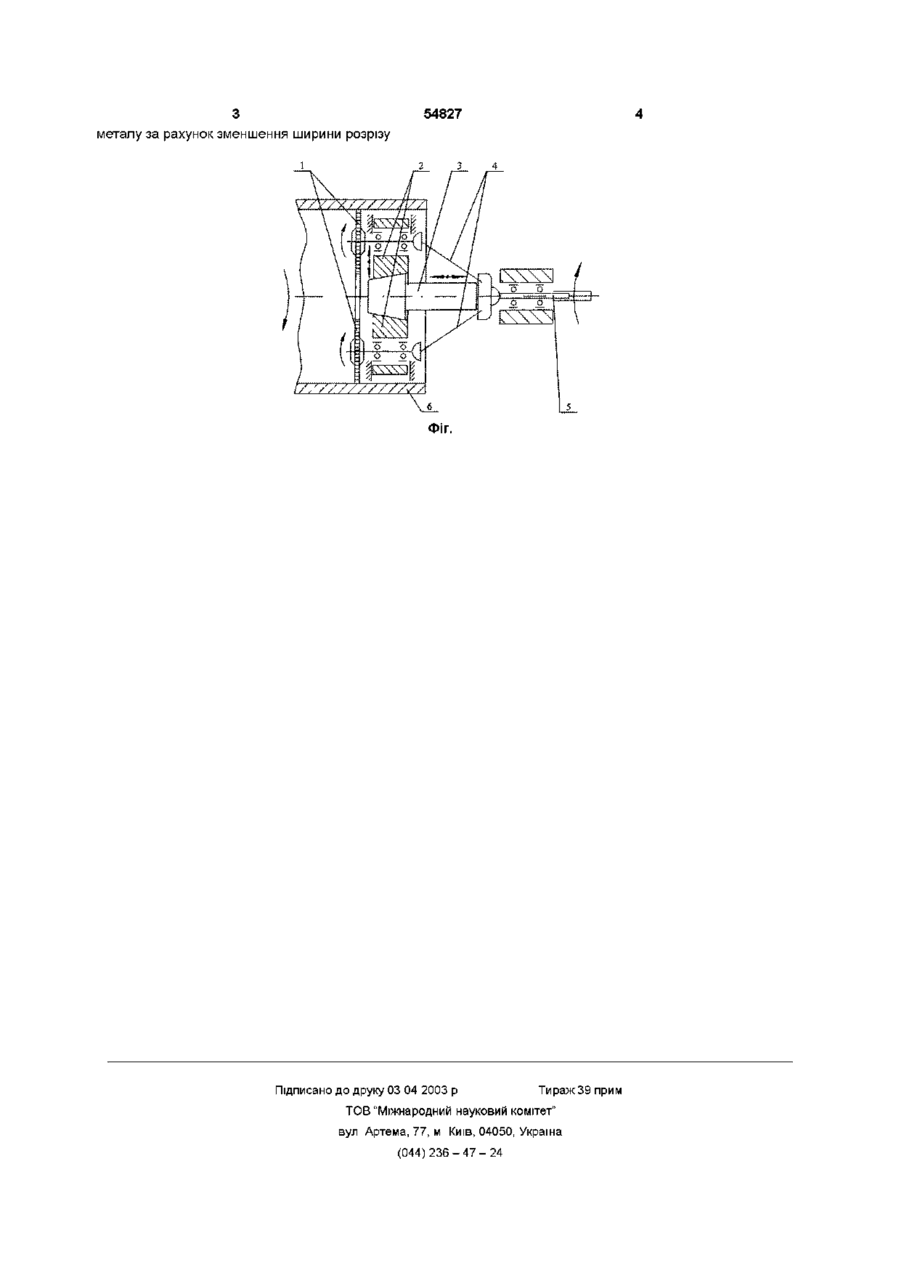

Пристрій для внутрішнього відрізання труб, в середині корпусу якого розташовані радіально підпружинені різальні інструменти із державками, внутрішня частина яких має тіла кочення, що встановлені із можливістю взаємодії із клиновим штоком, який забезпечує радіальне переміщення державок, який відрізняється тим, що різальними інструментами є дискові фрези, а привід їх обертання виконано у вигляді карданних передач Винахід відноситься до галузі металообробки і може бути застосовано для відрізання труб великого і середнього діаметру на токарних автоматах Відомо трубовідрізний пристрій [наприклад, пат США №5042334, МПК В 23 D 21/14, 1989], в якому хвостовик інструмента, на який насаджено ріжучий диск, вставляється, наприклад, в ручну дриль Інструмент заводиться всередину труби, після чого виконується початковий надріз Потім, переміщуючи інструмент по колу вздовж внутрішньої стінки, труба розрізається повністю Недоліком такого пристрою є складність забезпечення колового переміщення ріжучого інструмента для різних діаметрів труб Відрізний пристрій по [пат України № 32270 А МПК В 23 В 45/00, Бюл № 7-М, 2000], прийнятий в якості прототипу, в середині корпусу якого розташовані радіально підпружинені ріжучі інструменти із державками, внутрішня частина яких має тіла кочення, що встановлені із можливістю взаємодії із клиновим штоком, який забезпечує радіальне переміщення державок Недоліками відрізного пристрою є недостатня продуктивність розрізки через низькі швидкості різання відрізними різцями і великі втрати металу через їх велику ширину В основу винаходу поставлено задачу вдосконалення пристрою для внутрішнього відрізання труб шляхом застосування ріжучих інструментів із вищою швидкістю обробки і меншою шириною ріжучого леза, що забезпечить підвищення продуктивності процесу розрізки та економію металу Поставлена задача досягається тим, що ріжучими інструментами є дискові фрези, а привід їх обертання виконаний у вигляді карданних пере дач Суть винаходу пояснюється кресленням, на якому зображено принципову схему відрізного пристрою Пристрій для внутрішнього відрізання труб складається із двох радіально підпружинених(на схемі пружини не показані) ріжучих інструментів 1 (дискових фрез) із державками 2, внутрішня частина яких має тіла кочення(на схемі не показані), що встановлені із можливістю взаємодії із клиновим штоком 3 Обертовий рух дисковим фрезам 1 передається через карданні передачі 4, а клиновому штоку 3 від вала 5 приводу відрізного пристрою Пристрій працює так Перед початком обробки корпус відрізного пристрою вводиться в середину труби 6 Далі через вал 5 приводу поступальний рух передається клиновому штоку 3, а обертовий рух через карданні передачі 4 дисковим фрезам 1 Труба 6 здійснює обертовий рух За рахунок конічної поверхні на клиновому штоку 3 поступальний рух передається на державки 2, здійснюючи процес врізання і рух подачі ріжучих інструментів 1 Після закінчення процесу відрізання передача обертового руху дисковим фрезам 1 і обертовий рух труби 6 припиняється, клиновий шток 3 здійснює зворотній поступальний рух, а державки 2 з ріжучими інструментами 1 за рахунок підпружинення повертаються у вихідне положення і відрізний пристрій відводиться Даний пристрій для внутрішнього відрізання труб дозволяє підвищити продуктивність розрізки за рахунок застосування вищих швидкостей різання дисковими фрезами, а також зменшити затрати 00 ю З 54827 металу за рахунок зменшення ширини розрізу 2 3 4 ФІГ. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
