Пристрій для герметизації внутрішнього простору колони насосно-компресорних труб, які спускають (підіймають) в свердловину під тиском

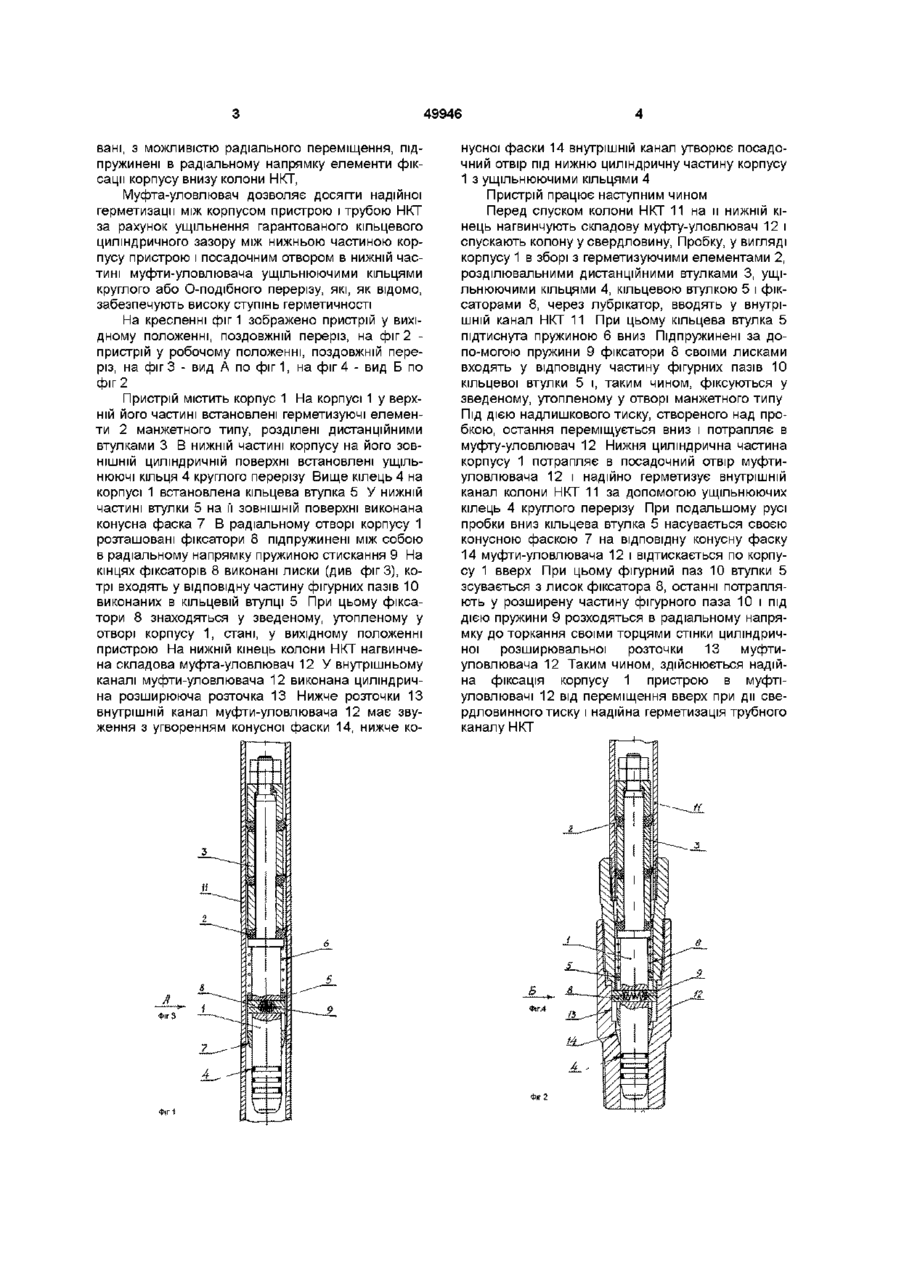

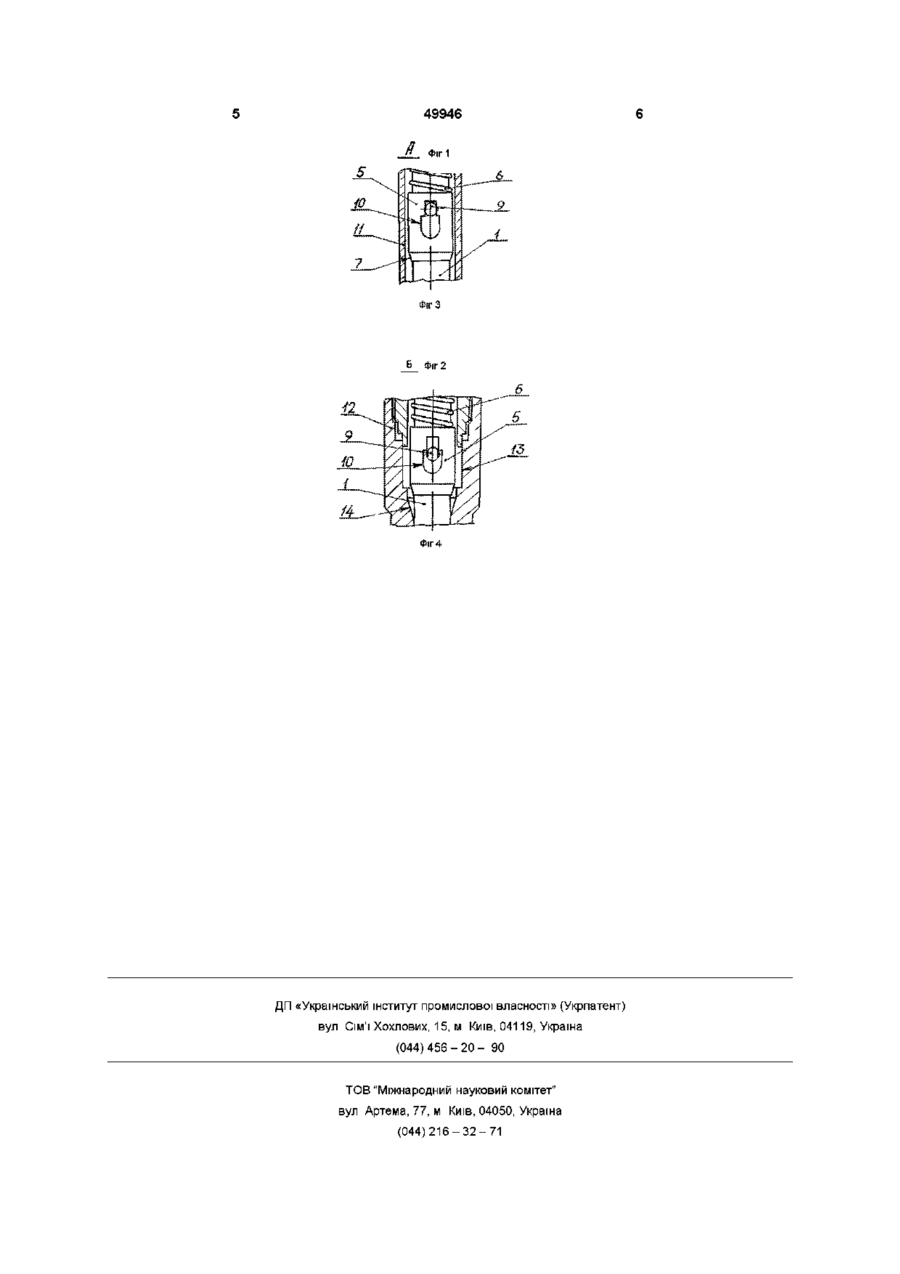

Пристрій для герметизації внутрішнього простору колони насосно-компресорних труб (НКТ), які спускають (підіймають) в свердловину під тиском, що містить корпус, елементи фіксації корпусу вни зу колони насосно-компресорних труб і герметизуючий елемент, який відрізняється тим, що пристрій обладнано складеною муфтоюуловлювачем, яка з'єднана нарізкою з нижньою трубою колони НКТ, у внутрішньому каналі муфтиуловлювача виконана циліндрична розточка з утворенням уступу на и торцях, під розточкою внутрішній канал звужений з утворенням конусної фаски, нижче конусної фаски внутрішній канал утворює посадочний отвір, пристрій обладнано підпружиненою кільцевою втулкою, котра установлена на корпусі пристрою з можливістю осьового переміщення, на ЗОВНІШНІЙ поверхні втулки в нижній и частині виконана конусна фаска, в корпусі пристрою виконано радіальний отвір, в кільцевій втулці виконані пази, в радіальному отворі корпусу і в пазах кільцевої втулки розташовані, з можливістю радіального переміщення, підпружинені в радіальному напрямку елементи фіксації корпусу внизу колони НКТ Винахід стосується нафтогазовидобувної промисловості і використовується для перекриття внутрішнього каналу колони насоснокомпресорних труб (НКТ) при аварійних роботах на нафтогазопромислах по підйому колони Н КТ із свердловини підтиском Найбільш близьким до запропонованого пристрою являється пристрій для герметизації внутрішнього простору колони насосно-компресорних труб (Патент України на корисну модель № 157 К), що містить корпус, елементи фіксації корпусу відносно труби і герметизуючі елементи корпусу відносно труби Цей пристрій не являється достатньо надійним по причині недостатньо стабільної герметичності між корпусом і трубою НКТ при низькому тиску у свердловині В основу винаходу поставлене завдання удосконалення пристрою для герметизації внутришньо-трубного простору колони НКТ, які спускають (підіймають) в свердловину під тиском, у якому за рахунок включення у конструкцію муфтиуловлювача досягається надійність герметизації і фіксації корпусу пристрою відносно труби Поставлене завдання вирішується за рахунок того, що у пристрої для герметизації внутрішнього простору колони НКТ, які спускають (підіймають) в свердловину під тиском, що вміщує корпус, елементи фіксації корпусу внизу колони насоснокомпресорних труб і герметизуючий елемент, новим являється те, що пристрій обладнано складеною муфтою-уловлювачем, яка з'єднана нарізкою з нижньою трубою колони НКТ, у внутрішньому каналі муфти-уловлювача виконана циліндрична розточка з утворенням уступу на и торцях, під розточкою внутрішній канал звужений з утворенням конусної фаски, нижче конусної фаски внутрішній канал утворює посадочний отвір, пристрій обладнано підпружиненою кільцевою втулкою, котра установлена на корпусі пристрою з можливістю осьового переміщення, на ЗОВНІШНІЙ поверхні втулки в нижній її частині виконана конусна фаска, в корпусі пристрою виконано радіальний отвір, в кільцевій втулці виконані пази, в радіальному отворі корпусу і в пазах кільцевої втулки розташо О (О 49946 вані, з можливістю радіального переміщення, підпружинені в радіальному напрямку елементи фіксації корпусу внизу колони НКТ, Муфта-уловлювач дозволяє досягти надійної герметизації між корпусом пристрою і трубою НКТ за рахунок ущільнення гарантованого кільцевого циліндричного зазору між нижньою частиною корпусу пристрою і посадочним отвором в нижній частині муфти-уловлювача ущільнюючими кільцями круглого або О-подібного перерізу, які, як відомо, забезпечують високу ступінь герметичності На кресленні фіг 1 зображено пристрій у вихідному положенні, поздовжній переріз, на фіг 2 пристрій у робочому положенні, поздовжній переріз, на фіг 3 - вид А по фіг 1, на фіг 4 - вид Б по фіг 2 Пристрій містить корпус 1 На корпусі 1 у верхній його частині встановлені герметизуючі елементи 2 манжетного типу, розділені дистанційними втулками З В нижній частині корпусу на його ЗОВНІШНІЙ циліндричній поверхні встановлені ущільнюючі кільця 4 круглого перерізу Вище кілець 4 на корпусі 1 встановлена кільцева втулка 5 У нижній частині втулки 5 на її ЗОВНІШНІЙ поверхні виконана конусна фаска 7 В радіальному отворі корпусу 1 розташовані фіксатори 8 підпружинені між собою в радіальному напрямку пружиною стискання 9 На кінцях фіксаторів 8 виконані лиски (див фігЗ), котрі входять у відповідну частину фігурних пазів 10 виконаних в кільцевій втулці 5 При цьому фіксатори 8 знаходяться у зведеному, утопленому у отворі корпусу 1, стані, у вихідному положенні пристрою На нижній кінець колони НКТ нагвинчена складова муфта-уловлювач 12 У внутрішньому каналі муфти-уловлювача 12 виконана циліндрична розширююча розточка 13 Нижче розточки 13 внутрішній канал муфти-уловлювача 12 має звуження з угворенням конусної фаски 14, нижче ко нусної фаски 14 внутрішній канал утворює посадочний отвір під нижню циліндричну частину корпусу 1 з ущільнюючими кільцями 4 Пристрій працює наступним чином Перед спуском колони НКТ 11 на и нижній кінець нагвинчують складову муфту-уловлювач 12 і спускають колону у свердловину, Пробку, у вигляді корпусу 1 в зборі з герметизуючими елементами 2, розділювальними дистанційними втулками 3, ущільнюючими кільцями 4, кільцевою втулкою 5 і фіксаторами 8, через лубрікатор, вводять у внутрішній канал НКТ 11 При цьому кільцева втулка 5 підтиснута пружиною 6 вниз Підпружинені за допо-могою пружини 9 фіксатори 8 своїми лисками входять у відповідну частину фігурних пазів 10 кільцевої втулки 5 і, таким чином, фіксуються у зведеному, утопленому у отворі манжетного типу Під ДІЄЮ надлишкового тиску, створеного над пробкою, остання переміщується вниз і потрапляє в муфту-уловлювач 12 Нижня циліндрична частина корпусу 1 потрапляє в посадочний отвір муфтиуловлювача 12 і надійно герметизує внутрішній канал колони НКТ 11 за допомогою ущільнюючих кілець 4 круглого перерізу При подальшому русі пробки вниз кільцева втулка 5 насувається своєю конусною фаскою 7 на відповідну конусну фаску 14 муфти-уловлювача 12 і відтискається по корпусу 1 вверх При цьому фігурний паз 10 втулки 5 зсувається з лисок фіксатора 8, останні потрапляють у розширену частину фігурного паза 10 і під дією пружини 9 розходяться в радіальному напрямку до торкання своїми торцями стінки циліндричної розширювальної розточки 13 муфтиуловлювача 12 Таким чином, здійснюється надійна фіксація корпусу 1 пристрою в муфтіуловлювачі 12 від переміщення вверх при дії свердловинного тиску і надійна герметизація трубного каналу НКТ Фіг З Фіг 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
