Система пристроїв для схову і роздачі рідкого палива

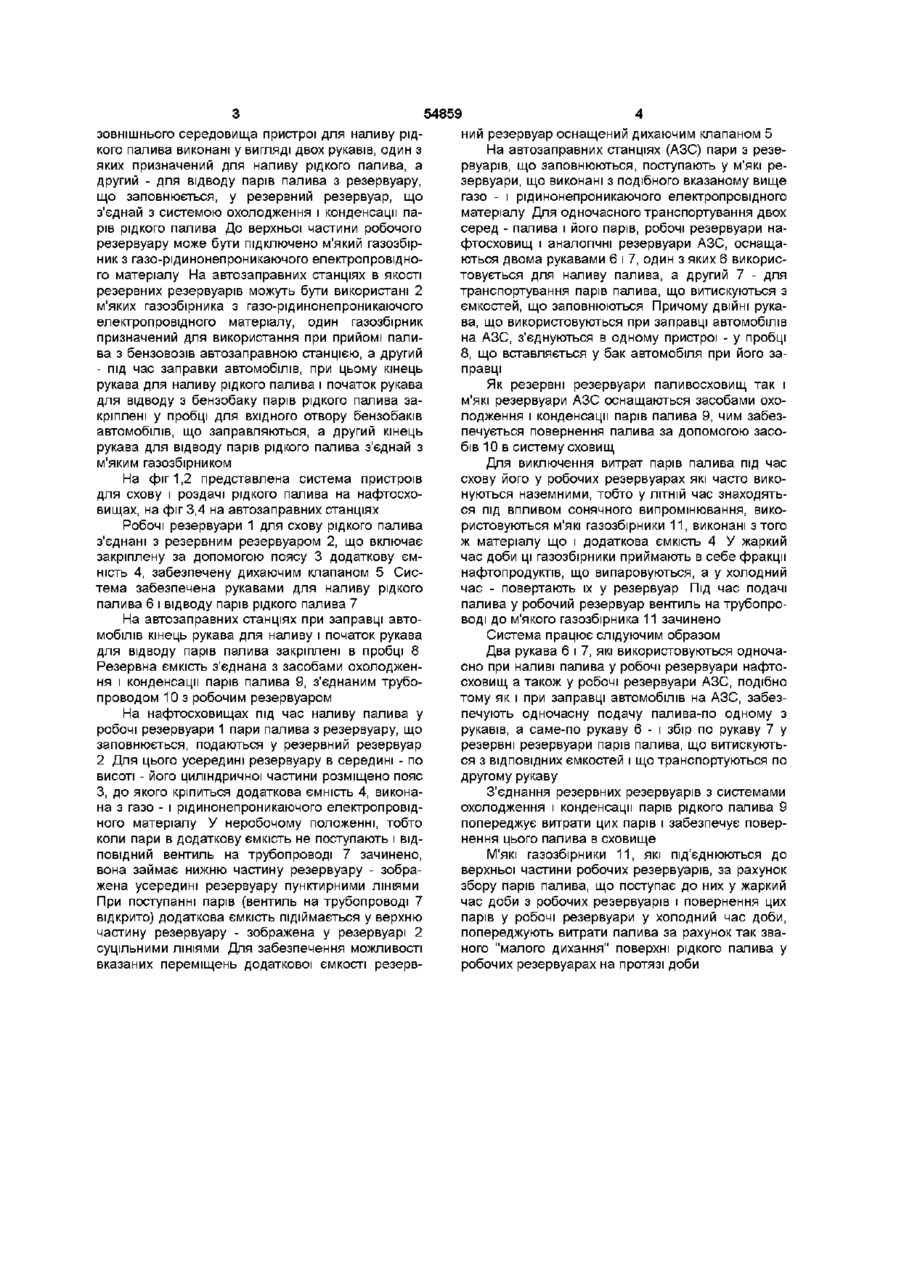

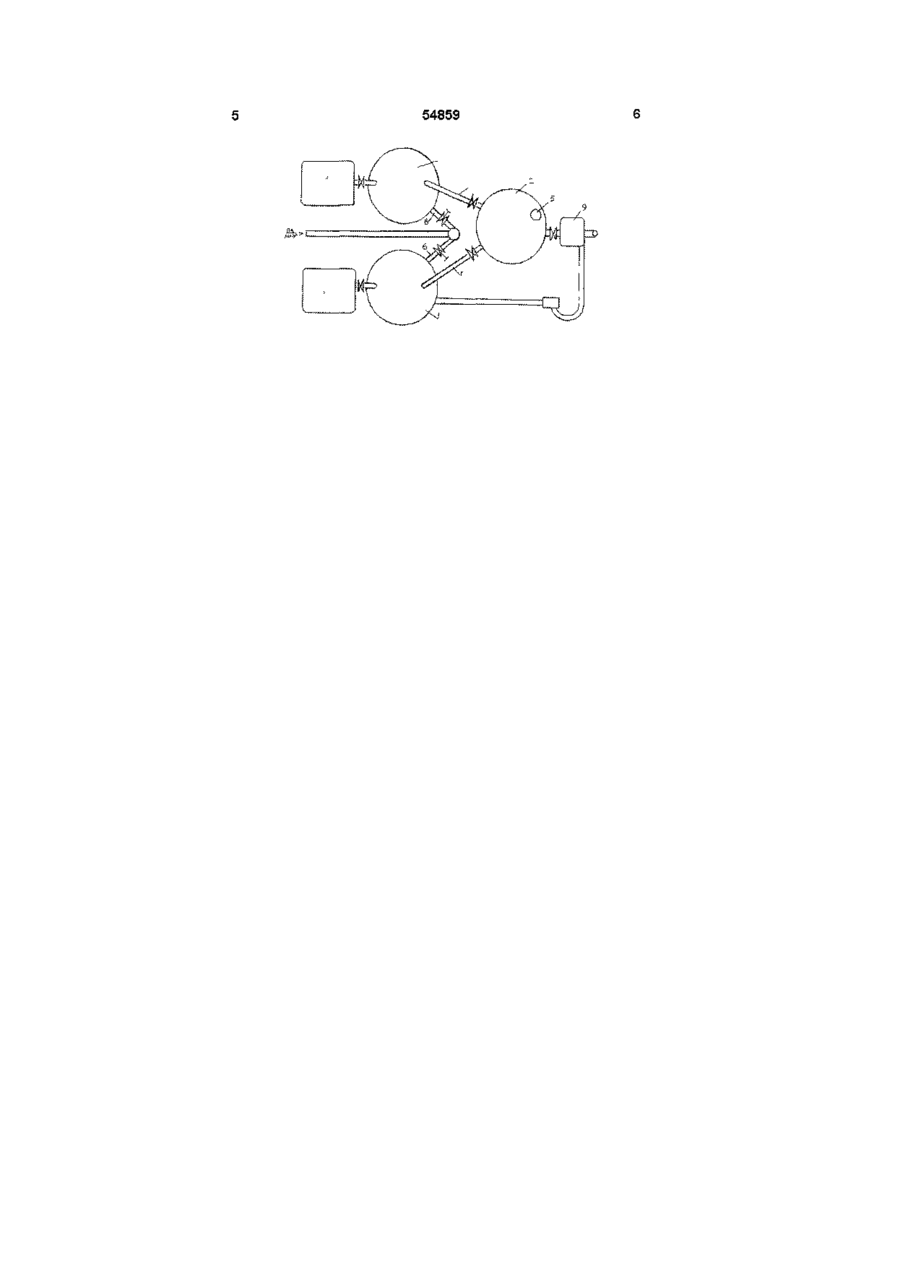

1 Система пристроїв для схову і роздачі рідкого палива, що включає групу робочих резервуарів, резервні резервуари і пристрої дня наливу рідкого палива, яка відрізняється тим, що резервний резервуар обладнаний внутрішньою гнучкою оболонкою, що відокремлює пароповітряні простори робочих резервуарів від зовнішнього середовища, пристрої для наливу рідкого палива виконані у вигляді двох рукавів, один з яких призначений для наливу рідкого палива, а другий для відводу парів рідкого палива з резервуара, що заповнюється, у резервний резервуар, з'єднаний з системою охолодження і конденсації парів рідкого палива 2 Система за п 1, яка відрізняється тим, що до верхньої частини робочого резервуара підключено м'який газозбірник з газо- і рідинонепроникного електропровідного матеріалу 3 Система за п 1, яка відрізняється тим, що на автозаправних станціях як резервний резервуар використані два м'яких газозбірника з газо- і рідинонепроникного електропровідного матеріалу, причому один газозбірник призначений для використання при прийомі палива з бензовозів автозаправною станцією, а другий - під час заправки автомобілів, при цьому кінець рукава для наливу рідкого палива і початок рукава для відводу з бензобаків парів рідкого палива закріплені у пробці для вхідного отвору бензобаків автомобілів, що заправляються, а другий кінець рукава для відводу парів рідкого палива з'єднаний з м'яким газозбірником Винахід відноситься к пристроям, що використовуються для схову та роздачі нафтопродуктів та інших рідин, що легко випаровуються, та може бути використаний у нафтопереробній та ХІМІЧНІЙ галузях промисловості, а також в інших галузях, які пов'язані зі сховом рідкого палива, у тому числі і на автозаправних станціях Відома система скорочення збитків рідин, що легко випаровуються, заснована на тому, що пароповітряну суміш конденсують і пропускають через вловлювач - конденсатор, який заповнений цією ж рідиною зі зниженою температурою [АС СССР №579190, кл 65Д 90/28, 1973] До недоліків цієї системи треба віднести значні розміри коштів, які необхідні для її реалізації, великі енерговитрати та високий гідравлічний опір тракту для транспортування суміші, що конденсується Найбільш близькою за сукупністю ознак до заявляемого є система регенерації парів нафтопродуктів, які виходять з резервуару, що заповнюється, шляхом їх конденсації за допомогою холодильної установки і повернешся конденсату назад у резервуар з нафтопродуктами [АС СССР №1551628, кл 65Д 90/30, 1988] До основних недоліків системи відносяться - складність обладнання, значні втрати на будівельні та монтажні роботи Небезпека експлуатації обладнання, - потреба у холодній воді і системі її подачі до теплообмінників конденсатора і абсорбера В основу винаходу поставлена задача створення системи пристроїв для схову і роздачі рідкого палива, в якому за рахунок використання засобів, що забезпечують запобігання викидів парів палива при наливі його у резервуари, забезпечується зниження збитків палива і зменшення забруднення навколишнього середовища Для вирішення поставленої задачі у системі пристроїв для схову і роздачі рідкого палива, що включає групу робочих резервуарів, резервний резервуар і пристрої для наливу рідкого палива, згідно винаходу резервний резервуар обладнаний внутрішньою, гнучкою оболонкою, що відокремлює пароповітряні простори робочих резервуарів від ю 00 ю 54859 зовнішнього середовища пристрої для наливу рідкого палива виконані у вигляді двох рукавів, один з яких призначений для наливу рідкого палива, а другий - для відводу парів палива з резервуару, що заповнюється, у резервний резервуар, що з'єднай з системою охолодження і конденсації парів рідкого палива До верхньої частини робочого резервуару може бути підключено м'який газозбірник з газо-рідинонепроникаючого електропровідного матеріалу На автозаправних станціях в якості резервних резервуарів можуть бути використані 2 м'яких газозбірника з газо-рідинонепроникаючого електропровідного матеріалу, один газозбірник призначений для використання при прийомі палива з бензовозів автозаправною станцією, а другий - під час заправки автомобілів, при цьому кінець рукава для наливу рідкого палива і початок рукава для відводу з бензобаку парів рідкого палива закріплені у пробці для вхідного отвору бензобаків автомобілів, що заправляються, а другий кінець рукава для відводу парів рідкого палива з'єднай з м'яким газозбірником На фіг 1,2 представлена система пристроїв для схову і роздачі рідкого палива на нафтосховищах, на фіг 3,4 на автозаправних станціях Робочі резервуари 1 для схову рідкого палива з'єднані з резервним резервуаром 2, що включає закріплену за допомогою поясу 3 додаткову ємність 4, забезпечену дихаючим клапаном 5 Система забезпечена рукавами для наливу рідкого палива 6 і відводу парів рідкого палива 7 На автозаправних станціях при заправці автомобілів кінець рукава для наливу і початок рукава для відводу парів палива закріплені в пробці 8 Резервна ємкість з'єднана з засобами охолодження і конденсації парів палива 9, з'єднаним трубопроводом 10 з робочим резервуаром На нафтосховищах під час наливу палива у робочі резервуари 1 пари палива з резервуару, що заповнюється, подаються у резервний резервуар 2 Для цього усередині резервуару в середині - по висоті - його циліндричної частини розміщено пояс З, до якого кріпиться додаткова ємність 4, виконана з газо - і рідинонепроникаючого електропровідного матеріалу У неробочому положенні, тобто коли пари в додаткову ємкість не поступають і ВІДПОВІДНИЙ вентиль на трубопроводі 7 зачинено, вона займає нижню частину резервуару - зображена усередині резервуару пунктирними ЛІНІЯМИ При поступанні парів (вентиль на трубопроводі 7 відкрито) додаткова ємкість підіймається у верхню частину резервуару - зображена у резервуарі 2 суцільними ЛІНІЯМИ Для забезпечення можливості вказаних переміщень додаткової ємкості резерв ний резервуар оснащений дихаючим клапаном 5 На автозаправних станціях (АЗС) пари з резервуарів, що заповнюються, поступають у м'які резервуари, що виконані з подібного вказаному вище газо - і рідинонепроникаючого електропровідного матеріалу Для одночасного транспортування двох серед - палива і його парів, робочі резервуари нафтосховищ і аналогічні резервуари АЗС, оснащаються двома рукавами 6 і 7, один з яких 6 використовується для наливу палива, а другий 7 - для транспортування парів палива, що витискуються з ємкостей, що заповнюються Причому ДВІЙНІ рукава, що використовуються при заправці автомобілів на АЗС, з'єднуються в одному пристрої - у пробці 8, що вставляється у бак автомобіля при його заправці Як резервні резервуари паливосховищ так і м'які резервуари АЗС оснащаються засобами охолодження і конденсації парів палива 9, чим забезпечується повернення палива за допомогою засобів 10 в систему сховищ Для виключення витрат парів палива під час схову його у робочих резервуарах які часто виконуються наземними, тобто у ЛІТНІЙ час знаходяться під впливом сонячного випромінювання, використовуються м'які газозбірники 11, виконані з того ж матеріалу що і додаткова ємкість 4 У жаркий час доби ці газозбірники приймають в себе фракції нафтопродуктів, що випаровуються, а у холодний час - повертають їх у резервуар Під час подачі палива у робочий резервуар вентиль на трубопроводі до м'якого газозбірника 11 зачинено Система працює слідуючим образом Два рукава 6 і 7, які використовуються одночасно при наливі палива у робочі резервуари нафтосховищ а також у робочі резервуари АЗС, подібно тому як і при заправці автомобілів на АЗС, забезпечують одночасну подачу палива-по одному з рукавів, а саме-по рукаву 6 - і збір по рукаву 7 у резервні резервуари парів палива, що витискуються з ВІДПОВІДНИХ ємкостей і що транспортуються по другому рукаву З'єднання резервних резервуарів з системами охолодження і конденсації парів рідкого палива 9 попереджує витрати цих парів і забезпечує повернення цього палива в сховище М'які газозбірники 11, які під'єднюються до верхньої частини робочих резервуарів, за рахунок збору парів палива, що поступає до них у жаркий час доби з робочих резервуарів і повернення цих парів у робочі резервуари у холодний час доби, попереджують витрати палива за рахунок так званого "малого дихання" поверхні рідкого палива у робочих резервуарах на протязі доби 54859
