Пристрій для визначення коефіцієнта відображення електромагнітного випромінювання заданої довжини хвилі

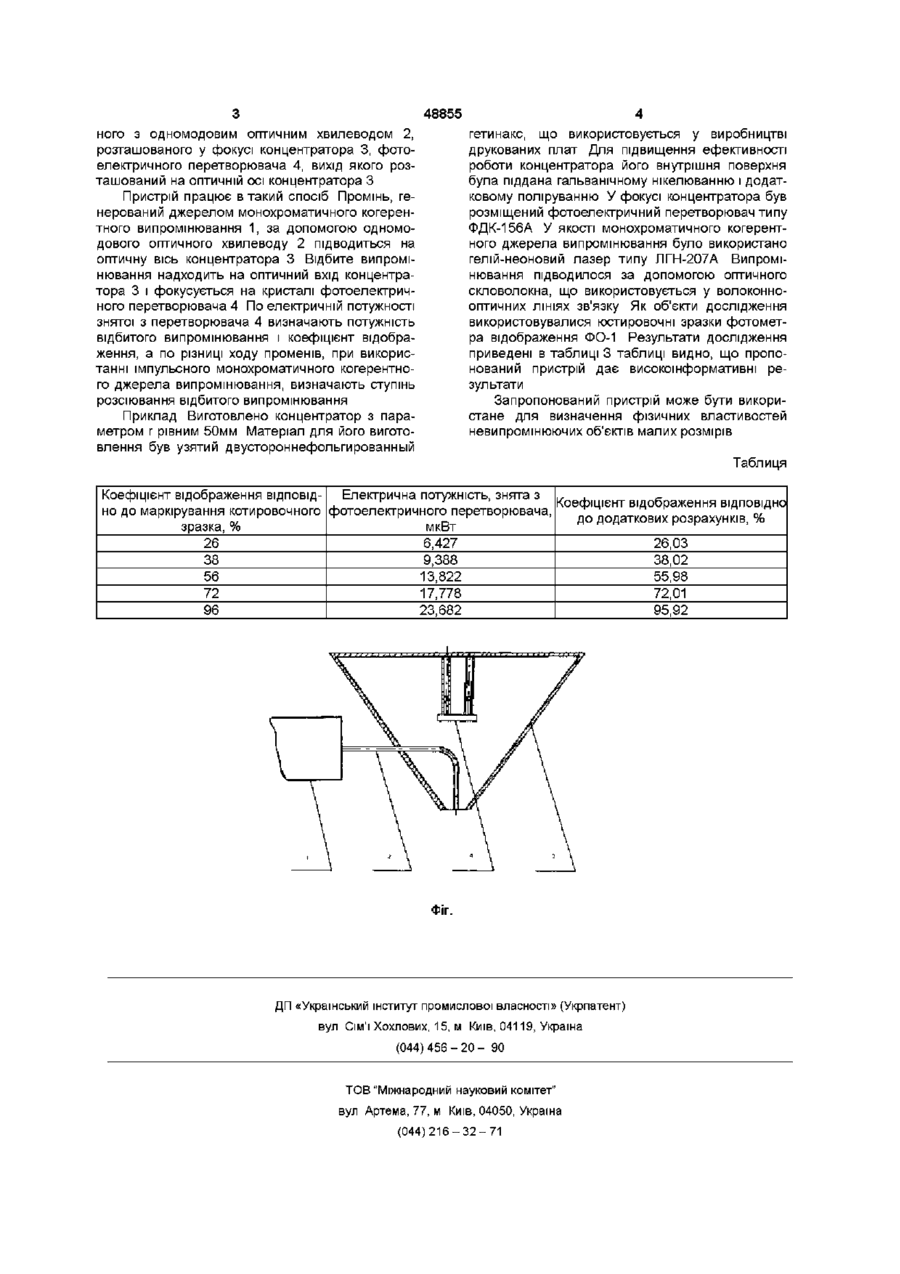

Пристрій для визначення коефіцієнта відображення електромагнітного випромінювання заданої довжини хвилі, що містить концентратор, виконаний у вигляді правильної піраміди, в основі якої лежить правильний чотирикутник, причому грані і основа концентратора виконані з матеріалу, що відбиває електромагнітне випромінювання, який відрізняється тим, що концентратор оснащений джерелом монохроматичного випромінювання, наприклад гелій-неоновим лазером, зв'язаним одномодовим оптичним хвилеводом, вихід якого розташований на оптичній осі концентратора, а також - фотоелектричним перетворювачем, розташованим у фокусі концентратора Винахід відноситься до області електронної техніки і може бути використано в сфері медичної діагностики і терапії за допомогою електромагнітного випромінювання Відомий пристрій для фокусування (а с 1024868 СРСР, МПК G 02В 27/40), що містить об'єктив, окуляр і оптичну систему, розташовану між ними Основним недоліком даного пристрою є складність його використання для вивчення слабких сигналів від джерел малих розмірів, а також робота в строго обмеженому діапазоні довжин хвиль Найбільш близьким до пропонованого винаходу є пристрій для фокусування (заявка UA № 2001053544, МПК 7 G 02 В 27/40), що містить концентратор, виконаний у виді правильної піраміди, причому грані і підстава концентратора виготовлені з матеріалу, що відбиває електромагнітне випромінювання Основним недоліком цього пристрою є неможливість дослідження фізичних властивостей невипромінюючих об'єктів В основу пропонованого винаходу поставлена задача створення пристрою для визначення коефіцієнта електромагнітного випромінювання, заданої довжини хвилі, конструктивні особливості якого забезпечили б визначення фізичних властивостей невипромінюючих об'єктів дослідження малих розмірів Поставлена задача вирішується тим, що пристрій для визначення коефіцієнта відображення електромагнітного випромінювання заданої довжини хвилі утримуючий концентратор, виконаний у виді правильної піраміди, причому грані і підстава концентратора виготовлені з матеріалу, що відбиває електромагнітне випромінювання, постачений джерелом монохроматичного когерентного випромінювання, наприклад гелій-неоновим лазером, зв'язаним одномодовим оптичним хвилеводом, вихід якого розташований на оптичній осі концентратора, а також фотоелектричним перетворювачем, розташованим у фокусі концентратора На відміну від прототипу, при якому виконання концентратора у виді правильної піраміди, у підставі якої лежить правильний чотирикутник, по різниці ходу променів дозволяє визначити довжину хвилі досліджуваного випромінювання і ступінь його розсіювання, ВІДПОВІДНО ДО винаходу за рахунок уведення джерела монохроматичного когерентного випромінювання, зв'язаного з одномодовим оптичним хвилеводом, вихід якого розташований на оптичній осі концентратора, а також фотоелектричним перетворювачем, розташованим у фокусі концентратора, забезпечується визначення фізичних властивостей невипромінюючих об'єктів малих розмірів На фіг показана принципова схема пристрою для визначення коефіцієнта відображення електромагнітного випромінювання заданої довжини хвилі Пристрій складається з джерела монохроматичного когерентного випромінювання 1, зв'яза ю ю 00 00 48855 ного з одномодовим оптичним хвилеводом 2, розташованого у фокусі концентратора 3, фотоелектричного перетворювача 4, вихід якого розташований на оптичній осі концентратора З Пристрій працює в такий спосіб Промінь, генерований джерелом монохроматичного когерентного випромінювання 1, за допомогою одномодового оптичного хвилеводу 2 підводиться на оптичну вісь концентратора 3 Відбите випромінювання надходить на оптичний вхід концентратора 3 і фокусується на кристалі фотоелектричного перетворювача 4 По електричній потужності знятої з перетворювача 4 визначають потужність відбитого випромінювання і коефіцієнт відображення, а по різниці ходу променів, при використанні імпульсного монохроматичного когерентного джерела випромінювання, визначають ступінь розсіювання відбитого випромінювання гетинакс, що використовується у виробництві друкованих плат Для підвищення ефективності роботи концентратора його внутрішня поверхня була піддана гальванічному нікелюванню і додатковому поліруванню У фокусі концентратора був розміщений фотоелектричний перетворювач типу ФДК-156А У якості монохроматичного когерентного джерела випромінювання було використано гелій-неоновий лазер типу ЛГН-207А Випромінювання підводилося за допомогою оптичного скловолокна, що використовується у волоконнооптичних ЛІНІЯХ зв'язку Як об'єкти дослідження використовувалися юстировочні зразки фотометра відображення ФО-1 Результати дослідження приведені в таблиці 3 таблиці видно, що пропонований пристрій дає високоінформативні результати Запропонований пристрій може бути використане для визначення фізичних властивостей невипромінюючих об'єктів малих розмірів Приклад Виготовлено концентратор з параметром г рівним 50мм Матеріал для його виготовлення був узятий двустороннефольгированный Таблиця Електрична потужність, знята з Коефіцієнт відображення ВІДПОВІДНО НО до маркірування котировочного фотоелектричного перетворювача, до додаткових розрахунків, % зразка, % мкВт 26 6,427 26,03 38 9,388 38,02 56 13,822 55,98 72 17,778 72,01 96 23,682 95,92 Коефіцієнт відображення ВІДПОВІД Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
