Прилад для вимірювання вертикального та бокового зносу гостряків та рейок

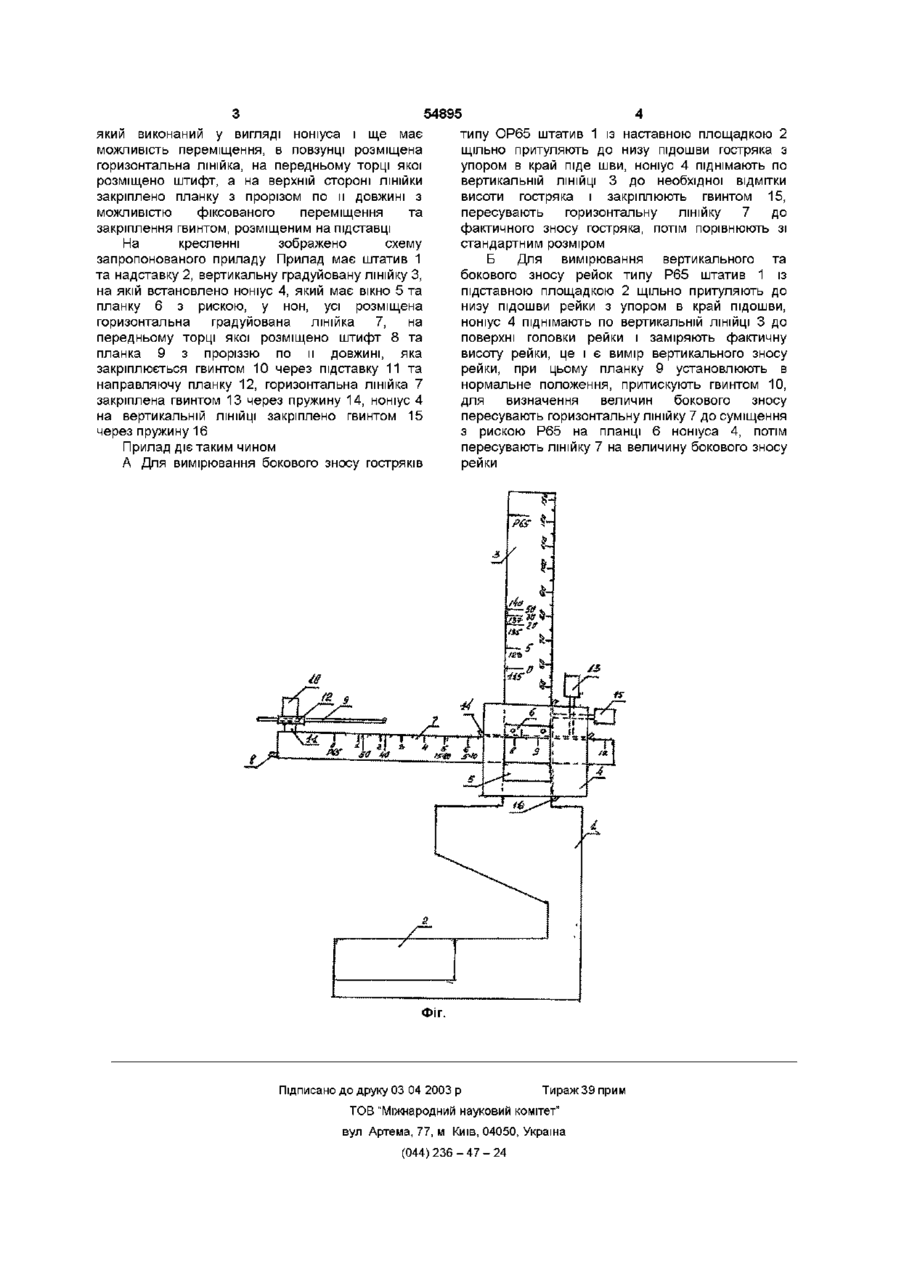

Прилад вимірювання вертикального та бокового зносу гостряків та рейок, який містить штатив із взаємно перпендикулярними градуйованими лінійками та повзунок, який відрізняється тим, що штатив має виріз для підошви гостряка або рейки та вертикальну градуйовану лінійку, на якій встановлено повзунок, що має можливість поздовжнього переміщення, який виконаний у вигляді ноніуса, в якому розміщена горизонтальна лінійка, на передньому торці якої розміщено штифт, а на и верхньому боці закріплено планку з прорізом по довжині із можливістю фіксованого переміщення за допомогою гвинта, розміщеного на підставці Винахід стосується вимірювальних приладів залізничного транспорту і може використовуватися в кол иному господарстві для вимірювання бокового зносу стрілочних гостряків типу ОР65 та вертикального і бокового зносу рейок типу Р65 Відомий штангенциркуль "Путеец", який складається з нерухомої губки, що має вимірювальну шкалу, штанги, що обладнана вимірювальним движком, який має можливість переміщення по її довжині Кінець штангенциркуля наділений упором з клином (див книгу М А Фришман, Н А Пономаренко и С И Финицкий "Конструкция железнодорожного пути и его содержание" М Транспорт-1980 С 214-216) Недоліком цього штангенциркуля "Путеец" є те, що визначення бокового зносу стрілочних гостряків у тонкому перерізі міряти неможливо, гостряк має бути обов'язково відведений, що є погрозою особистої безпеки, тому що гостряк може бути автоматично пер* ведений до рамної рейки, крім цього гостряк має пониження на 25мм, тому ВІДЛІК буде невірним, точність заміру залежить від нахилу штангенциркуля Найбільш близьким аналогом приладу, що заявляється, вибраним як прототип, є універсальний штангенциркуль для заміру рейок типів Р50, Р65, що має меті леву скобу, у нижній частині якої розташовані три закруглені виступи, за допомогою яких штангенциркуль фіксується на головці рейки Повзунок опускається до головки рейки і визначається вертикальний знос По горизонтальній планці рухається другий повзунок для визначення бокового зносу рейок Обидві ЛІНІЙКИ для визначення вертикального та бокового зносів мають ділення через 1мм (журнал "Путь и путевое хозяйство" Л П Мелентьев, М МПС №1 1957 - С 39-39) При користуванні відомим приладом аналогом можливо заміряти вертикальний та боковий знос тільки рейки, але цим приладом неможливо заміряти знос гостряків стрілочних переводів В основу винаходу поставлено завдання вдосконалення існуючого приладу по заміру вертикального та бокового зносу тільки головки рейки Технічною задачею винаходу є досягнення можливості заміряти стрілочний гостряк у відведеному чи в притиснутому стані з забезпеченням охорони робітника, що виконує замір, враховуючи те що гостряки перс водяться автоматично Винахід використовує підошву гостряків та рейок як базу При цьому слід замітити, що І остряки стрілочних переводів мають різну висоту по довжині від 115 до 140мм, а це впливає на точність заміру Суть винаходу полягає в тому, що прилад для вимірювання вертикального та бокового зносу гостряків та рейок має штатив із взаємно перпендикулярними градуйованими лінійками, та повзунок відрізняється тим, що штатив має виріз для підошви гостряка або рейки, та вертикальну градуйовану лінійку, на якій встановлено повзунок, ю 00 ю 54895 який виконаний у вигляді ноніуса і ще має можливість переміщення, в повзунці розміщена горизонтальна лінійка, на передньому торці якої розміщено штифт, а на верхній стороні ЛІНІЙКИ закріплено планку з прорізом по и довжині з можливістю фіксованого переміщення та закріплення гвинтом, розміщеним на підставці На кресленні зображено схему запропонованого приладу Прилад має штатив 1 та надставку 2, вертикальну градуйовану лінійку З, на якій встановлено ноніус 4, який має вікно 5 та планку 6 з рискою, у нон, усі розміщена горизонтальна градуйована лінійка 7, на передньому торці якої розміщено штифт 8 та планка 9 з проріззю по и довжині, яка закріплюється гвинтом 10 через підставку 11 та направляючу планку 12, горизонтальна лінійка 7 закріплена гвинтом 13 через пружину 14, ноніус 4 на вертикальній ЛІНІЙЦІ закріплено гвинтом 15 через пружину 16 Прилад діє таким чином А Для вимірювання бокового зносу гостряків типу ОР65 штатив 1 із наставною площадкою 2 щільно притуляють до низу підошви гостряка з упором в край піде шви, ноніус 4 піднімають по вертикальній ЛІНІЙЦІ 3 до необхідної ВІДМІТКИ висоти гостряка і закріплюють гвинтом 15, пересувають горизонтальну лінійку 7 до фактичного зносу гостряка, потім порівнюють зі стандартним розміром Б Для вимірювання вертикального та бокового зносу рейок типу Р65 штатив 1 із підставною площадкою 2 щільно притуляють до низу підошви рейки з упором в край підошви, ноніус 4 піднімають по вертикальній ЛІНІЙЦІ 3 до поверхні головки рейки і заміряють фактичну висоту рейки, це і є вимір вертикального зносу рейки, при цьому планку 9 установлюють в нормальне положення, притискують гвинтом 10, для визначення величин бокового зносу пересувають горизонтальну лінійку 7 до суміщення з рискою Р65 на планці 6 ноніуса 4, потім пересувають лінійку 7 на величину бокового зносу рейки Фіг. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
