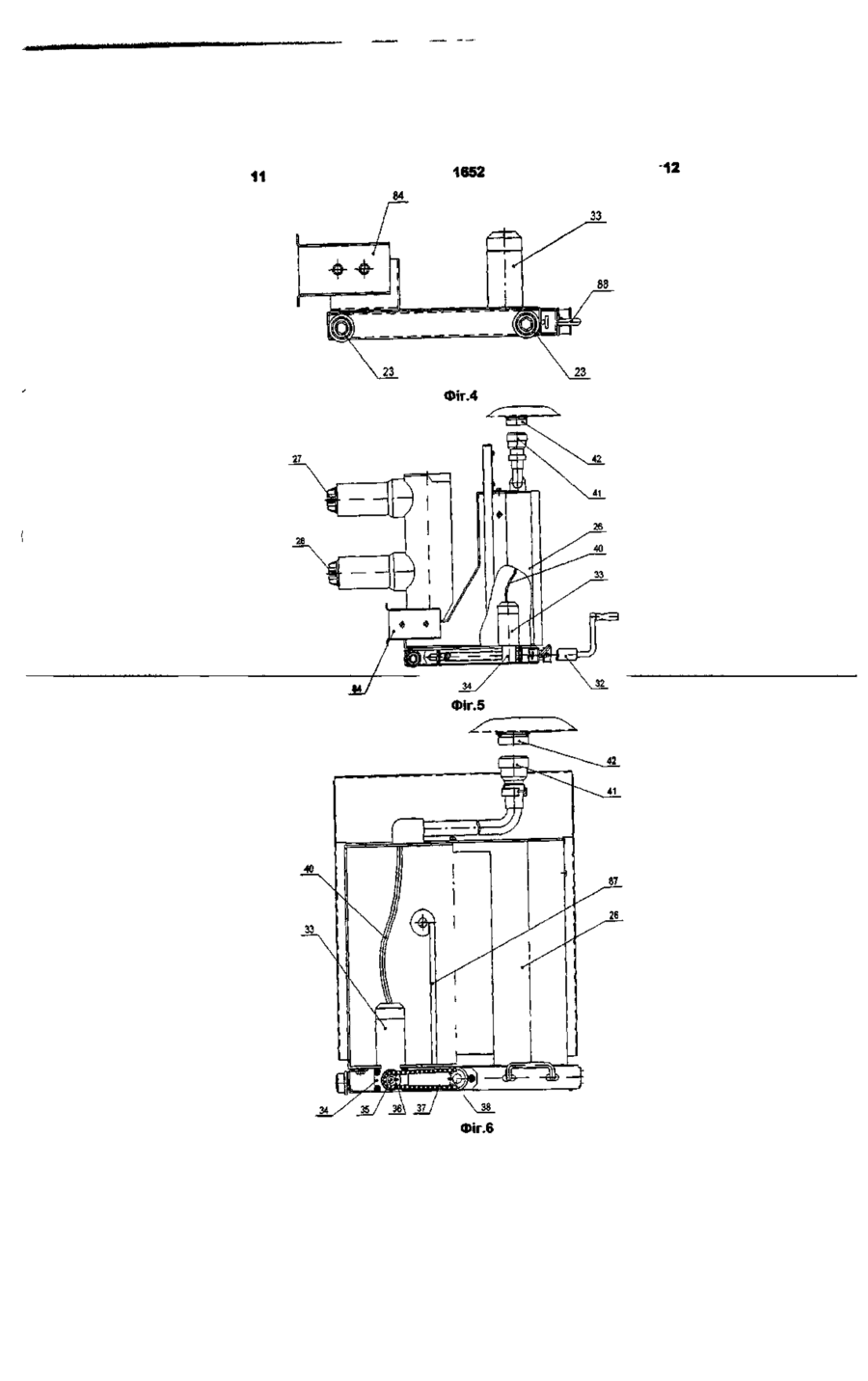

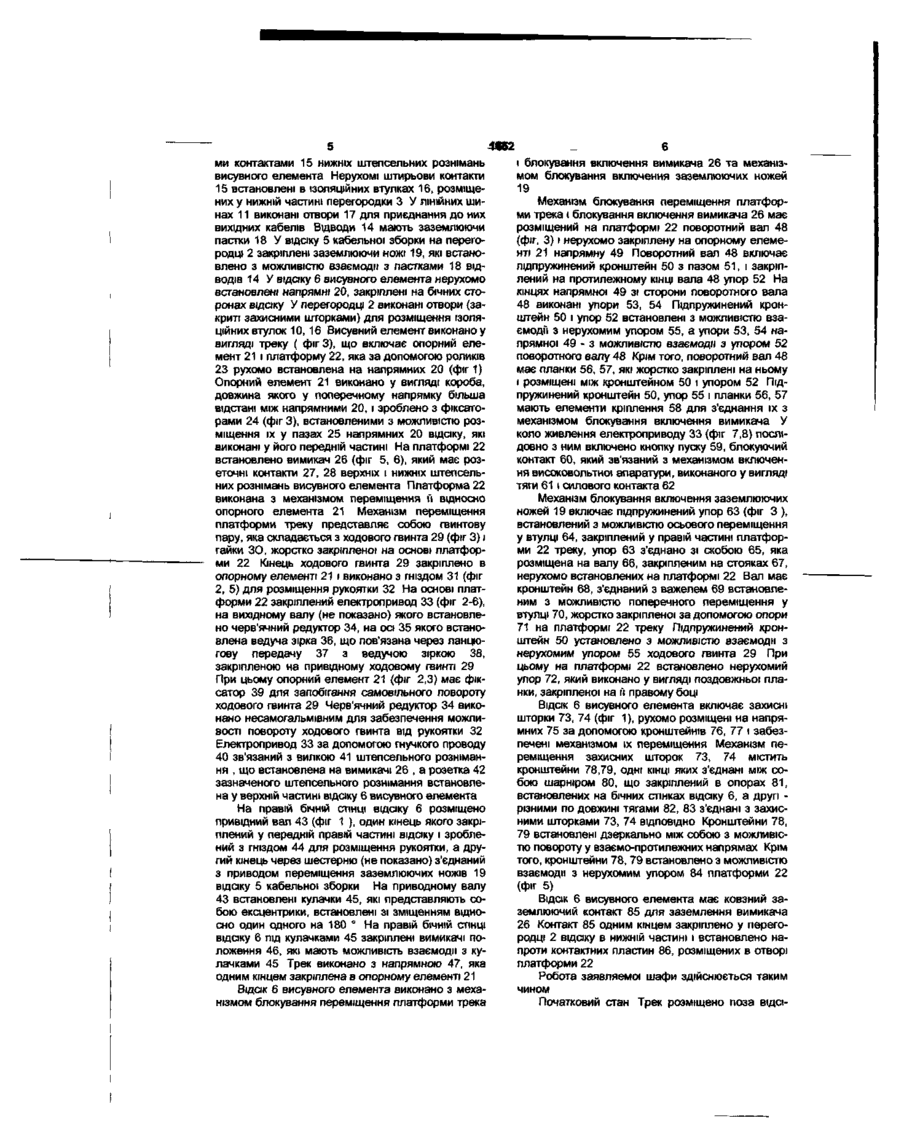

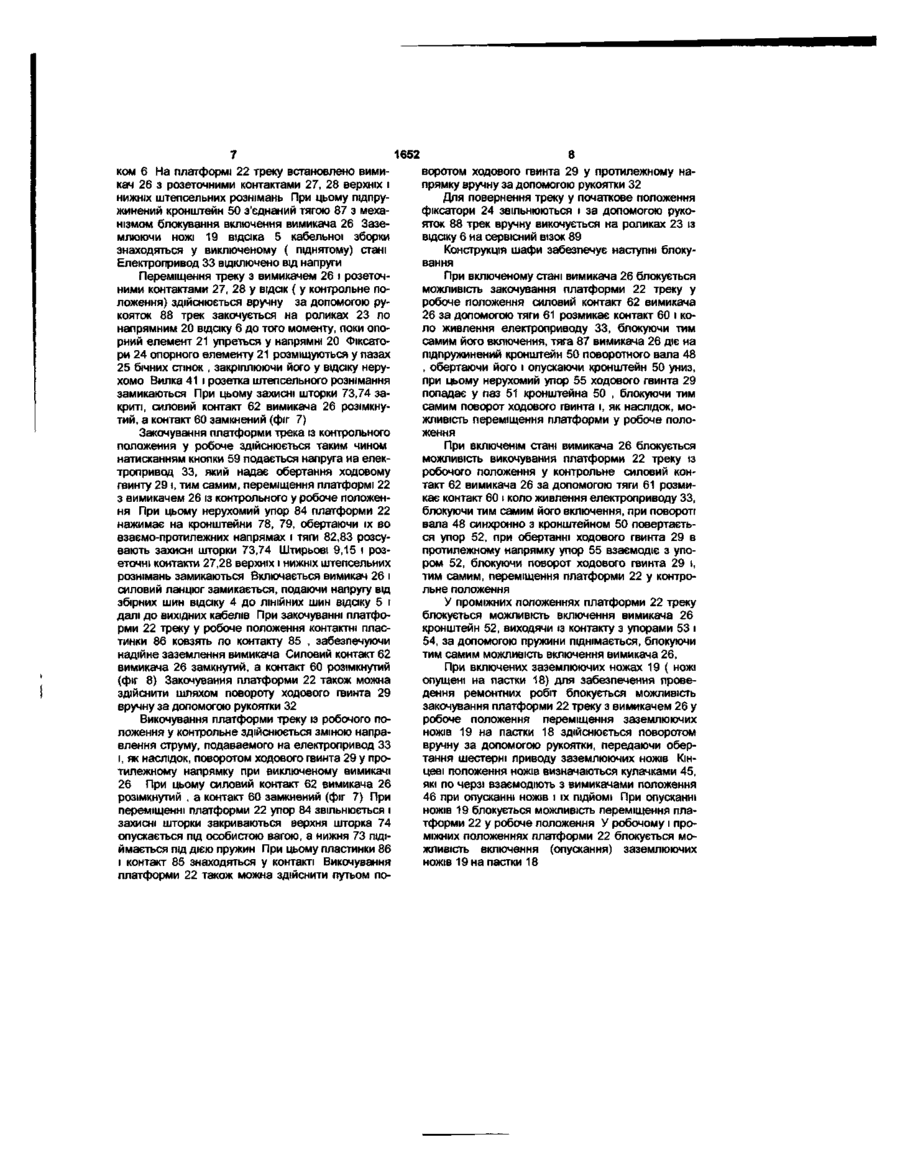

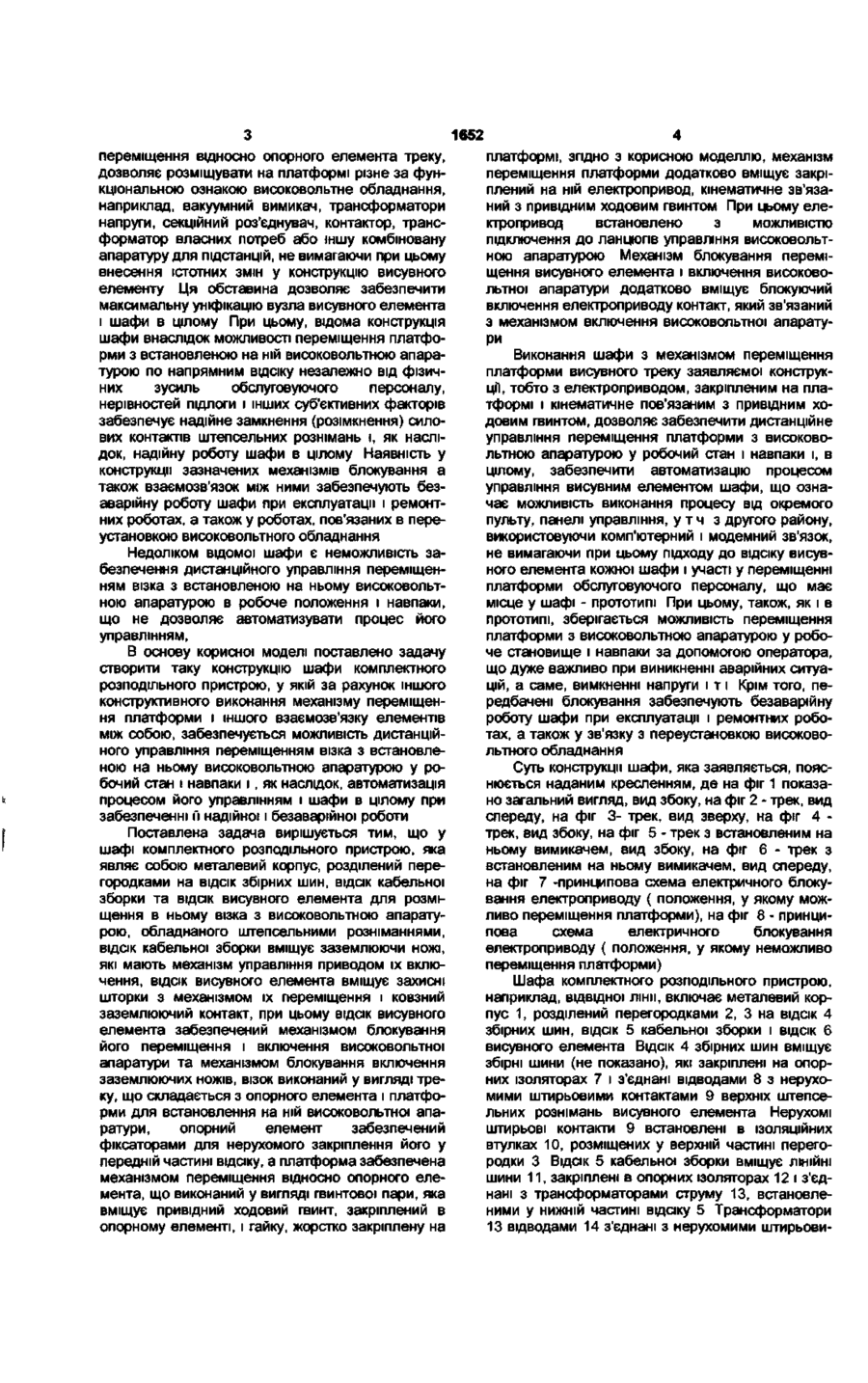

1 Шафа комплектного розподільного пристрою, яка являє собою металевий корпус, розділений перегородками на ВІДСІК збірних шин, ВІДСІК кабельної зборки та ВІДСІК висувного елемента для розміщення в ньому візка з високовольтною апаратурою, обладнаного штепсельними розніманнями, ВІДСІК кабельної зборки містить заземлювальні ножі, які мають механізм управління приводом їх включення, ВІДСІК висувного елемента містить захисні шторки з механізмом їх переміщення і ковзний заземлювальний контакт, при цьому ВІДСІК висувного елемента забезпечений механізмом блокування його переміщення і включення високовольтної апаратури та механізмом блокування включення заземлювальних ножів, візок виконаний у вигляді треку, що складається з опорного елемента і платформи для встановлення на ній високовольтної апаратури, опорний елемент забезпечений фіксаторами для нерухомого закріплення його у передній частині відсіку, а платформа забезпечена механізмом переміщення відносно опорного елемента, що виконаний у вигляді гвинтової пари, яка містить привідний ходовий гвинт, закріплений в опорному елементі, і гайку, жорстко закріплену на платформі, яка відрізняється тим, що механізм переміщення платформи додатково містить закріплений на ній електропривід, кінематично зв'язаний з привідним ходовим гвинтом 2 Шафа за п 1, яка відрізняється тим, що електропривід встановлено з можливістю підключення до ланцюгів управління високовольтною апаратурою 3 Шафа за п 1, яка відрізняється тим, що механізм блокування переміщення висувного елемента і включення високовольтної апаратури додатково містить контакт, що блокує включення електроприводу, контакт встановлений з можливістю з'єднання з механізмом включення високовольтної апаратури CM ю Корисна модель відноситься до електрообладнання, а саме до комплектних розподільних пристроїв високовольтної апаратури одно- і двохстороннього обслуговування з висувними елементами для відділення від напруги Відома шафа комплектного розподільного пристрою ( див деклараційний патент України за № 607, М кл 6Н02В11/00, 13/00), яка являє собою металевий корпус, розділений перегородками на ВІДСІК збірних шин, ВІДСІК кабельної зборки та ВІДСІК висувного елемента для розміщення на ньому візка з високовольтною апаратурою, обладнаного штепсельними розніманнями ВІДСІК кабельної зборки вміщує заземлюючи ножі, які мають механізм управління приводом їх включення ВІДСІК висувного елемента вміщує захисні шторки з механізмом їх переміщення і ковзний заземлюючий контакт і забезпечено механізмом блокування пе реміщення візка і включення високовольтної апаратури і механізмом блокування включення заземлюючих ножів Візок виконаний у вигляді треку, що складається з опорного елементу і платформи для встановлення на ній високовольтної апаратури, опорний елемент забезпечений фіксаторами для нерухомого закріплення його у передній частині відсіку, а платформа забезпечена механізмом переміщення відносно опорного елементу Механізм переміщення платформи відносно опорного елемента виконаний у вигляді гвинтової пари, яка вміщує привідний ходовий гвинт, закріплений в опорному елементі, і гайку, жорстко закріплену на платформі Виконання шафи відомої конструкції з розміщеним у відсіку висувного елемента візком у вигляді встановленого на напрямних відсіку висувного треку з платформою, яка має можливість (О 1652 переміщення відносно опорного елемента треку, дозволяє розміщувати на платформі різне за функціональною ознакою високовольтне обладнання, наприклад, вакуумний вимикач, трансформатори напруги, секційний роз'єднувач, контактор, трансформатор власних потреб або іншу комбіновану апаратуру для підстанцій, не вимагаючи при цьому внесення істотних змін у конструкцію висувного елементу Ця обставина дозволяє забезпечити максимальну уніфікацію вузла висувного елемента і шафи в цілому При цьому, відома конструкція шафи внаслідок можливості переміщення платформи з встановленою на ній високовольтною апаратурою по напрямним відсіку незалежно від фізичних зусиль обслуговуючого персоналу, нерівностей підлоги і інших суб'єктивних факторів забезпечує надійне замкнення (розімкнення) силових контактів штепсельних рознімань і, як наслідок, надійну роботу шафи в цілому Наявність у конструкції зазначених механізмів блокування а також взаємозв'язок між ними забезпечують безаварійну роботу шафи при експлуатації і ремонтних роботах, а також у роботах, пов'язаних в переустановкою високовольтного обладнання Недоліком відомої шафи є неможливість забезпечення дистанційного управління переміщенням візка з встановленою на ньому високовольтною апаратурою в робоче положення і навпаки, що не дозволяє автоматизувати процес його управлінням, В основу корисної моделі поставлено задачу створити таку конструкцію шафи комплектного розподільного пристрою, у якій за рахунок іншого конструктивного виконання механізму переміщення платформи і іншого взаємозв'язку елементів між собою, забезпечується можливість дистанційного управління переміщенням візка з встановленою на ньому високовольтною апаратурою у робочий стан і навпаки і , як наслідок, автоматизація процесом його управлінням і шафи в цілому при забезпеченні її надійної і безаварійної роботи Поставлена задача вирішується тим, що у шафі комплектного розподільного пристрою, яка являє собою металевий корпус, розділений перегородками на ВІДСІК збірних шин, ВІДСІК кабельної зборки та ВІДСІК висувного елемента для розміщення в ньому візка з високовольтною апаратурою, обладнаного штепсельними розніманнями, ВІДСІК кабельної зборки вміщує заземлюючи ножі, які мають механізм управління приводом їх включення, ВІДСІК висувного елемента вміщує захисні шторки з механізмом їх переміщення і ковзний заземлюючий контакт, при цьому ВІДСІК висувного елемента забезпечений механізмом блокування його переміщення і включення високовольтної апаратури та механізмом блокування включення заземлюючих ножів, візок виконаний у вигляді треку, що складається з опорного елемента і платформи для встановлення на ній високовольтної апаратури, опорний елемент забезпечений фіксаторами для нерухомого закріплення його у передній частині відсіку, а платформа забезпечена механізмом переміщення відносно опорного елемента, що виконаний у вигляді гвинтової пари, яка вміщує привідний ходовий гвинт, закріплений в опорному елементі, і гайку, жорстко закріплену на платформі, згідно з корисною моделлю, механізм переміщення платформи додатково вміщує закріплений на ній електропривод, кінематичне зв'язаний з привідним ходовим гвинтом При цьому електропривод встановлено з можливістю підключення до ланцюгів управління високовольтною апаратурою Механізм блокування переміщення висувного елемента і включення високовольтної апаратури додатково вміщує блокуючий включення електроприводу контакт, який зв'язаний з механізмом включення високовольтної апаратури Виконання шафи з механізмом переміщення платформи висувного треку заявляємої конструкції, тобто з електроприводом, закріпленим на платформі і кінематичне пов'язаним з привідним ходовим гвинтом, дозволяє забезпечити дистанційне управління переміщення платформи з високовольтною апаратурою у робочий стан і навпаки і, в цілому, забезпечити автоматизацію процесом управління висувним елементом шафи, що означає можливість виконання процесу від окремого пульту, панелі управління, у т ч з другого району, використовуючи комп'ютерний і модемний зв'язок, не вимагаючи при цьому підходу до відсіку висувного елемента кожної шафи і участі у переміщенні платформи обслуговуючого персоналу, що має місце у шафі - прототипі При цьому, також, як і в прототипі, зберігається можливість переміщення платформи з високовольтною апаратурою у робоче становище і навпаки за допомогою оператора, що дуже важливо при виникненні аварійних ситуацій, а саме, вимкненні напруги і т і Крім того, передбачені блокування забезпечують безаварійну роботу шафи при експлуатації і ремонтних роботах, а також у зв'язку з переустановкою високовольтного обладнання Суть конструкції шафи, яка заявляється, пояснюється наданим кресленням, де на фіг 1 показано загальний вигляд, вид збоку, на фіг 2 - трек, вид спереду, на фіг 3- трек, вид зверху, на фіг 4 трек, вид збоку, на фіг 5 - трек з встановленим на ньому вимикачем, вид збоку, на фіг 6 - трек з встановленим на ньому вимикачем, вид спереду, на фіг 7 -принципова схема електричного блокування електроприводу ( положення, у якому можливо переміщення платформи), на фіг 8 - принципова схема електричного блокування електроприводу ( положення, у якому неможливо переміщення платформи) Шафа комплектного розподільного пристрою, наприклад, відвідної лінії, включає металевий корпус 1, розділений перегородками 2, 3 на ВІДСІК 4 збірних шин, ВІДСІК 5 кабельної зборки і ВІДСІК 6 висувного елемента ВІДСІК 4 збірних шин вміщує збірні шини (не показано), які закріплені на опорних ізоляторах 7 і з'єднані відводами 8 з нерухомими штирьовими контактами 9 верхніх штепсельних рознімань висувного елемента Нерухомі штирьові контакти 9 встановлені в ІЗОЛЯЦІЙНИХ втулках 10, розміщених у верхній частині перегородки 3 ВІДСІК 5 кабельної зборки вміщує ЛІНІЙНІ шини 11, закріплені в опорних ізоляторах 12 і з'єднані з трансформаторами струму 13, встановленими у нижній частині відсіку 5 Трансформатори 13 відводами 14 з'єднані з нерухомими штирьови 4fS2 ми контактами 15 нижніх штепсельних рознімань висувного елемента Нерухомі штирьови контакти 15 встановлені в ІЗОЛЯЦІЙНИХ втулках 16, розміщених у нижній частині перегородки З У ЛІНІЙНИХ шинах 11 виконані отвори 17 для приєднання до них вихідних кабелів Відводи 14 мають заземлюючи пастки 18 У відсіку 5 кабельної зборки на перегородці 2 закріплені заземлюючи ножі 19, які встановлено з можливістю взаємодії з пастками 18 ВІДВОДІВ 14 У відсіку 6 висувного елемента нерухомо встановлені напрямні 20, закріплені на бічних сторонах відсіку У перегородці 2 виконані отвори (закриті захисними шторками) для розміщення ІЗОЛЯЦІЙНИХ втулок 10, 16 Висувний елемент виконано у вигляді треку ( фігЗ), що включає опорний елемент 21 і платформу 22, яка за допомогою роликів 23 рухомо встановлена на напрямних 20 (фіг 1) Опорний елемент 21 виконано у вигляді короба, довжина якого у поперечному напрямку більша відстані між напрямними 20, і зроблено з фіксаторами 24 (фіг 3), встановленими з можливістю розміщення їх у пазах 25 напрямних 20 відсіку, які виконані у його передній частині На платформі 22 встановлено вимикач 26 (фіг 5, 6), який має розеточні контакти 27, 28 верхніх і нижніх штепсельних рознімань висувного елемента Платформа 22 виконана з механізмом переміщення й відносно опорного елемента 21 Механізм переміщення платформи треку представляє собою гвинтову пару, яка складається з ходового гвинта 29 (фіг 3) і гайки ЗО, жорстко закріпленої на основі платформи 22 Кінець ходового гвинта 29 закріплено в опорному елементі 21 і виконано з гніздом 31 (фіг 2, 5) для розміщення рукоятки 32 На основі платформи 22 закріплений електропривод 33 (фіг 2-6), на вихідному валу (не показано) якого встановлено черв'ячний редуктор 34, на осі 35 якого встановлена ведуча зірка 36, що пов'язана через ланцюгову передачу 37 з ведучою зіркою 38, закріпленою на привідному ходовому гвинті 29 При цьому опорний елемент 21 (фіг 2,3) має фіксатор 39 для запобігання самовільного повороту ходового гвинта 29 Черв'ячний редуктор 34 виконано несамогальмівним для забезпечення можливості повороту ходового гвинта від рукоятки 32 Електропривод 33 за допомогою гнучкого проводу 40 зв'язаний з вилкою 41 штепсельного рознімання , що встановлена на вимикачі 26 , а розетка 42 зазначеного штепсельного рознімання встановлена у верхній частині відсіку 6 висувного елемента На правій бічній СТІНЦІ відсіку 6 розміщено привідний вал 43 (фіг 1 ), один кінець якого закріплений у передній правій частині відсіку і зроблений з гніздом 44 для розміщення рукоятки, а другий кінець через шестерню (не показано) з'єднаний з приводом переміщення заземлюючих ножів 19 відсіку 5 кабельної зборки На приводному валу 43 встановлені кулачки 45, які представляють собою ексцентрики, встановлені зі зміщенням відносно один одного на 180 ° На правій бічній стінці відсіку 6 під кулачками 45 закріплені вимикачі положення 46, які мають можливість взаємодії з кулачками 45 Трек виконано з напрямною 47, яка одним кінцем закріплена в опорному елементі 21 ВІДСІК 6 висувного елемента виконано з механізмом блокування переміщення платформи трека і блокування включення вимикача 26 та механізмом блокування включення заземлюючих ножей 19 Механізм блокування переміщення платформи трека і блокування включення вимикача 26 має розміщений на платформі 22 поворотний вал 48 (фіг, 3) і нерухомо закріплену на опорному елементі 21 напрямну 49 Поворотний вал 48 включає підпружинений кронштейн 50 з пазом 51, і закріплений на протилежному КІНЦІ вала 48 упор 52 На кінцях напрямної 49 зі сторони поворотного вала 48 виконані упори 53, 54 Підпружинений кронштейн 50 і упор 52 встановлені з можливістю взаємодії з нерухомим упором 55, а упори 53, 54 напрямної 4 9 - з можливістю взаємодії з упором 52 поворотного валу 48 Крім того, поворотний вал 48 має планки 56, 57, які жорстко закріплені на ньому і розміщені між кронштейном 50 і упором 52 Підпружинений кронштейн 50, упор 55 і планки 56, 57 мають елементи кріплення 58 для з'єднання їх з механізмом блокування включення вимикача У коло живлення електроприводу 33 (фіг 7,8) послідовно з ним включено кнопку пуску 59, блокуючий контакт 60, який зв'язаний з механізмом включення високовольтної апаратури, виконаного у вигляді тяги 61 і силового контакта 62 Механізм блокування включення заземлюючих ножей 19 включає підпружинений упор 63 (фіг 3 ), встановлений з можливістю осьового переміщення у втулці 64, закріплений у правій частині платформи 22 треку, упор 63 з'єднано зі скобою 65, яка розміщена на валу 66, закріпленим на стояках 67, нерухомо встановлених на платформі 22 Вал має кронштейн 68, з'єднаний з важелем 69 встановленим з можливістю поперечного переміщення у втулці 70, жорстко закріпленої за допомогою опори 71 на платформі 22 треку Підпружинений кронштейн 50 установлено з можливістю взаємодії з нерухомим упором 55 ходового гвинта 29 При цьому на платформі 22 встановлено нерухомий упор 72, який виконано у вигляді поздовжньої планки, закріпленої на її правому боці ВІДСІК 6 висувного елемента включає захисні шторки 73, 74 (фіг 1), рухомо розміщені на напрямних 75 за допомогою кронштейнів 76, 77 і забезпечені механізмом їх переміщення Механізм переміщення захисних шторок 73, 74 містить кронштейни 78,79, одні КІНЦІ ЯКИХ з'єднані між собою шарніром 80, що закріплений в опорах 81, встановлених на бічних стінках відсіку 6, а другі різними по довжині тягами 82, 83 з'єднані з захисними шторками 73, 74 ВІДПОВІДНО Кронштейни 78, 79 встановлені дзеркально між собою з можливістю повороту у взаємо-протилежних напрямах Крім того, кронштейни 78, 79 встановлено з можливістю взаємодії з нерухомим упором 84 платформи 22 (фіг 5) Відсік 6 висувного елемента має ковзний заземлюючий контакт 85 для заземлення вимикача 26 Контакт 85 одним кінцем закріплено у перегородці 2 відсіку в нижній частині і встановлено напроти контактних пластин 86, розміщених в отворі платформи 22 Робота заявляемої шафи здійснюється таким чином Початковий стан Трек розміщено поза ВІДСІ 1652 ком 6 На платформі 22 треку встановлено вимикач 26 з розеточними контактами 27, 28 верхніх і нижніх штепсельних рознімань При цьому підпружинений кронштейн 50 з'єднаний тягою 87 з механізмом блокування включення вимикача 26 Заземлюючи ножі 19 відсіка 5 кабельної зборки знаходяться у виключеному ( піднятому) стані Електропривод 33 відключено від напруги Переміщення треку з вимикачем 26 і розеточними контактами 27, 28 у ВІДСІК ( у контрольне положення) здійснюється вручну за допомогою рукояток 88 трек закочується на роликах 23 по напрямним 20 відсіку 6 до того моменту, поки опорний елемент 21 упреться у напрямні 20 Фіксатори 24 опорного елементу 21 розміщуються у пазах 25 бічних стінок , закріплюючи його у відсіку нерухомо Вилка 41 і розетка штепсельного рознімання замикаються При цьому захисні шторки 73,74 закриті, силовий контакт 62 вимикача 26 розімкнутий, а контакт 60 замкнений (фіг 7) Закочування платформи трека із контрольного положення у робоче здійснюється таким чином натисканням кнопки 59 подається напруга на електропривод 33, який надає обертання ходовому гвинту 29 і, тим самим, переміщення платформі 22 з вимикачем 26 із контрольного у робоче положення При цьому нерухомий упор 84 платформи 22 нажимає на кронштейни 78, 79, обертаючи їх во взаємо-протилежних напрямах і тяги 82,83 розсувають захисні шторки 73,74 Штирьові 9,15 і розеточні контакти 27,28 верхніх і нижніх штепсельних рознімань замикаються Включається вимикач 26 і силовий ланцюг замикається, подаючи напругу від збірних шин відсіку 4 до ЛІНІЙНИХ шин відсіку 5 і далі до вихідних кабелів При закочуванні платформи 22 треку у робоче положення контактні пластинки 86 ковзять по контакту 85 , забезпечуючи надійне заземлення вимикача Силовий контакт 62 вимикача 26 замкнутий, а контакт 60 розімкнутий (фіг 8) Закочування платформи 22 також можна здійснити шляхом повороту ходового гвинта 29 вручну за допомогою рукоятки 32 Викочування платформи треку із робочого положення у контрольне здійснюється зміною направлення струму, подаваемого на електропривод 33 і, як наслідок, поворотом ходового гвинта 29 у протилежному напрямку при виключеному вимикачі 26 При цьому силовий контакт 62 вимикача 26 розімкнутий , а контакт 60 замкнений (фіг 7) При переміщенні платформи 22 упор 84 звільнюється і захисні шторки закриваються верхня шторка 74 опускається під особистою вагою, а нижня 73 підіймається під дією пружин При цьому пластинки 86 і контакт 85 знаходяться у контакті Викочування платформи 22 також можна здійснити путьом по 8 воротом ходового гвинта 29 у протилежному напрямку вручну за допомогою рукоятки 32 Для повернення треку у початкове положення фіксатори 24 звільнюються і за допомогою рукояток 88 трек вручну викочується на роликах 23 із відсіку 6 на сервісний візок 89 Конструкція шафи забезпечує наступні блокування При включеному стані вимикача 26 блокується можливість закочування платформи 22 треку у робоче положення силовий контакт 62 вимикача 26 за допомогою тяги 61 розмикає контакт 60 і коло живлення електроприводу 33, блокуючи тим самим його включення, тяга 87 вимикача 26 діє на підпружинений кронштейн 50 поворотного вала 48 , обертаючи його і опускаючи кронштейн 50 униз, при цьому нерухомий упор 55 ходового гвинта 29 попадає у паз 51 кронштейна 50 , блокуючи тим самим поворот ходового гвинта і, як наслідок, можливість переміщення платформи у робоче положення При включенім стані вимикача 26 блокується можливість викочування платформи 22 треку із робочого положення у контрольне силовий контакт 62 вимикача 26 за допомогою тяги 61 розмикає контакт 60 і коло живлення електроприводу 33, блокуючи тим самим його включення, при повороті вала 48 синхронно з кронштейном 50 повертається упор 52, при обертанні ходового гвинта 29 в протилежному напрямку упор 55 взаємодіє з упором 52, блокуючи поворот ходового гвинта 29 і, тим самим, переміщення платформи 22 у контрольне положення У проміжних положеннях платформи 22 треку блокується можливість включення вимикача 26 кронштейн 52, виходячи із контакту з упорами 53 і 54, за допомогою пружини піднімається, блокуючи тим самим можливість включення вимикача 26, При включених заземлюючих ножах 19 ( ножі опущені на пастки 18) для забезпечення проведення ремонтних робіт блокується можливість закочування платформи 22 треку з вимикачем 26 у робоче положення переміщення заземлюючих ножів 19 на пастки 18 здійснюється поворотом вручну за допомогою рукоятки, передаючи обертання шестерні приводу заземлюючих ножів Кінцеві положення ножів визначаються кулачками 45, які по черзі взаємодіють з вимикачами положення 46 при опусканні ножів і їх ПІДЙОМІ При опусканні ножів 19 блокується можливість переміщення платформи 22 у робоче положення У робочому і проміжних положеннях платформи 22 блокується можливість включення (опускання) заземлюючих ножів 19 на пастки 18 S'-Нф £td? 01 Z991 11 1652 12
