Ущільнювальне з’єднання

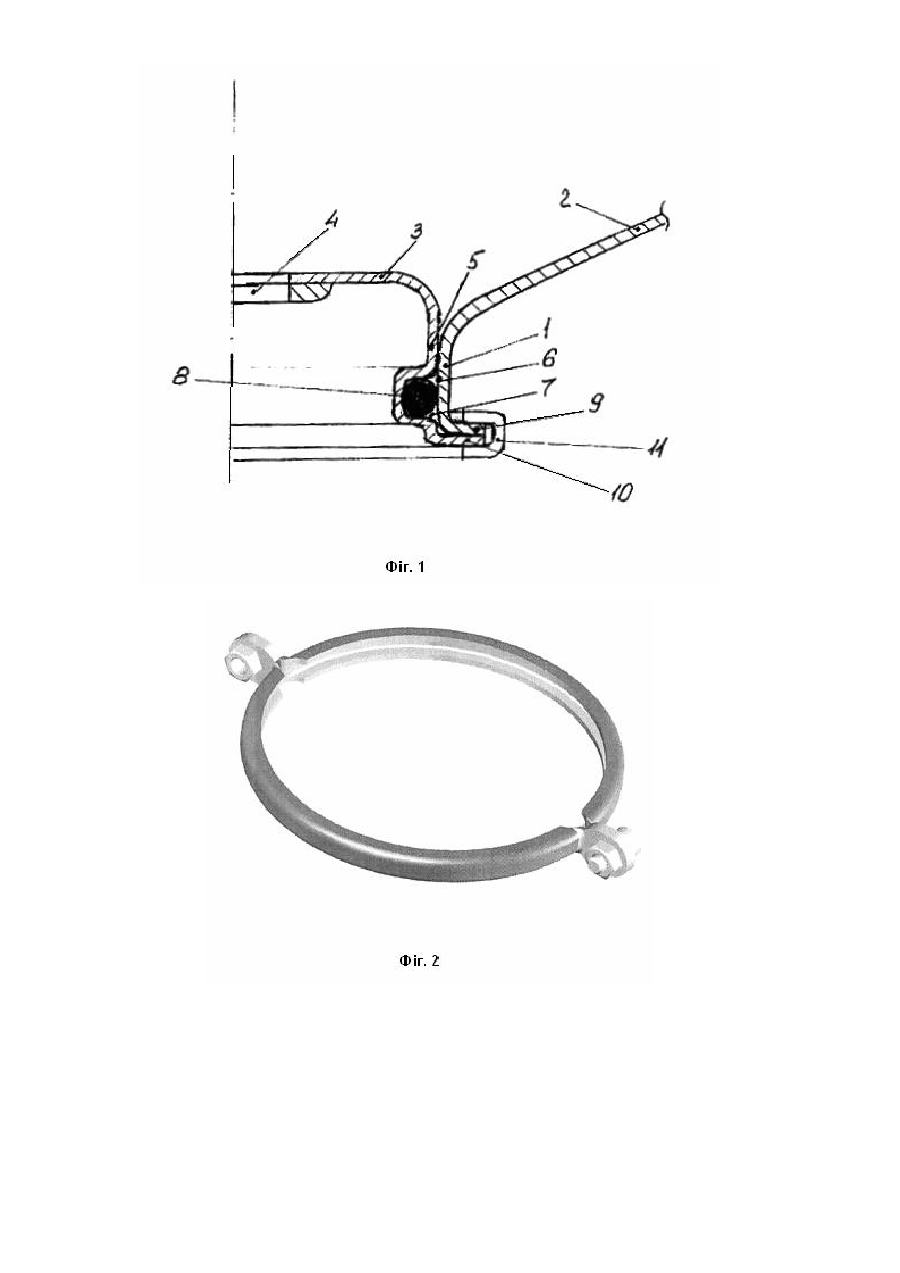

Корисна модель відноситься до теплоенергетичної галузі, зокрема до водоелектронагрівачів у яких підігрівання води здійснюють зануреним у воду ТЕНом (теплоелектричним нагрівачем), який закріплений на фланці, що приєднаний до горловини бака, у якому знаходиться вода. Місце прикріплення фланця з ТЕНом повинно бути надійно ущільнене, оскільки підтікання води з баку неприпустиме. Ущільнювальне з'єднання повинно також дозволяти у разі необхідності, наприклад при виконанні технічного обслуговування або ремонтних робіт, легко й зручно відокремлювати фланець з ТЕНом, а потім знову із забезпеченням надійного ущільнення встановлювати його на місце. З рівня техніки (водоелектронагрівачі TERMEX та SDROPI) відома, наприклад, конструкція кріплення й ущільнення фланця з ТЕНом до баку водоелектронагрівача, шляхом виконання фланця у виді спеціальної різьбової пробки, яку вкручують у передбачене для цього в баці різьбове гніздо. Різьбова конструкція ущільнення фланця з ТЕНом має суттєві недоліки. Різьбовий фланець під впливом води й температури з часом прикипає до гнізда, через що при проведенні ремонтно-профілактичних робіт його дуже важко, а іноді й неможливо відгвинтити. Тому, щоб розібрати таке різьбове з'єднання, застосовують спеціальний з великим плечем ключ. До того ж водоелектронагрівачі з фланцевим ущільненням різьбового типу через окиснення різьби у місці з'єднання фланець-горловина баку, та як наслідок порушення щільності різьбового з'єднання, передчасно виходять з ладу. За найближчий аналог прийняте застосовуване у електроводонагрівачах відомих виробників, таких як ATLANTIC, FRECH, TERMAL, GORENJE, DRAZICE прикріплення фланця до горловини водяного бака за допомогою шпильок та гайок, за допомогою яких притискають пласку поверхню фланця й прокладку до відповідної поверхні горловини бака. Таке кріплення дає місцеве обтиснення, яке з часом деформує фланець й горловину, внаслідок чого трапляються випадки витікання води з-під ущільнення, що неприпустимо. Також до недоліків можна віднести незручність проведення технічного обслуговування та ремонту, через те що ущільнення виконано недостатньо технологічно й містить декілька точок різьбових з'єднань. Це тягне за собою як більш високу вартість виробу в цілому, так і подорожчання вартості профілактично-ремонтних робіт. В основу корисної моделі, що заявляється, поставлена задача створення ущільнювального з'єднання фланця у водоелектронагрівачі, яке було б простіше у виготовленні, надійніше, дешевше, отже й ефективніше найближчого аналога; забезпечувало довговічність експлуатації, зручність та легкість при збиранні-розбиранні, а також не викликало необхідності застосування великогабаритного та спеціального інструменту. Поставлена задача вирішується завдяки тому, що в ущільнювальному з'єднанні (Фіг.1) горловини 1 водяного бака 2 водоелектронагрівача та фланця 3 з ТЕНом (на фланці показане гніздо 4 для встановлення ТЕНа), контактними поверхнями ущільнювального з'єднання є зовнішня циліндрична поверхня 5 фланця та внутрішня циліндрична поверхня 6 горловини водяного бака, при цьому зовнішня циліндрична поверхня фланця містить канавку 7 з гумовим ущільнювальним кільцем 8, а кінцеві частини горловини і фланця мають відігнуті бурти (відповідно 9 та 10), які охоплені хомутом 11, що може бути виготовлений, наприклад, (Фіг.2) у вигляді двох з'єднаних через вушки півхомутів. Перевагою пропонованого ущільнювального з'єднання є його набагато простіша конструкція, у якій притискання циліндричних контактних поверхонь фланця й горловини відбувається за допомогою хомута. Така конструкція дозволяє прискорити й здешевити проведення робіт з виготовлення, встановлення, або демонтажу нагрівального вузла із фланцем і ТЕНом. Також суттєвою перевагою пропонованого ущільнювального з'єднання є його надійність. Так, наприклад, якщо ущільнювальні конструкції аналогів є найбільш уразливими саме тоді, коли в результаті нагрівання води тиск у водяному баці підвищується, то в пропонованій конструкції з підвищенням тиску підвищується й надійність ущільнення. Відбувається це завдяки тому, що через підвищені температуру й тиск водяний бак і його донна частина зазнають температурно-деформаційних змін, які й сприяють притисканню горловини бака до фланця. Фіг.1 - ущільнювальне з'єднання фланця з горловиною водяного бака. Фіг.2 - хомут у вигляді двох з'єднаних через вушки півхомутів. Цифрами на фігурах позначені: 1 - горловина водяного бака; 2 - водяний бак; 3 - фланець; 4 - гніздо для ТЕНа; 5- циліндрична поверхня фланця; 6 - циліндрична поверхня горловини; 7 - канавка; 8 - ущільнювальне кільце; 9 - бурт горловини; 10 - бурт фланця; 11 - хомут; Виготовлення ущільнювального з'єднання фланця у водоелектронагрівачі може бути здійснено практично на будь-якому промисловому підприємстві або майстерні.
