Кулонометричний газовий детектор

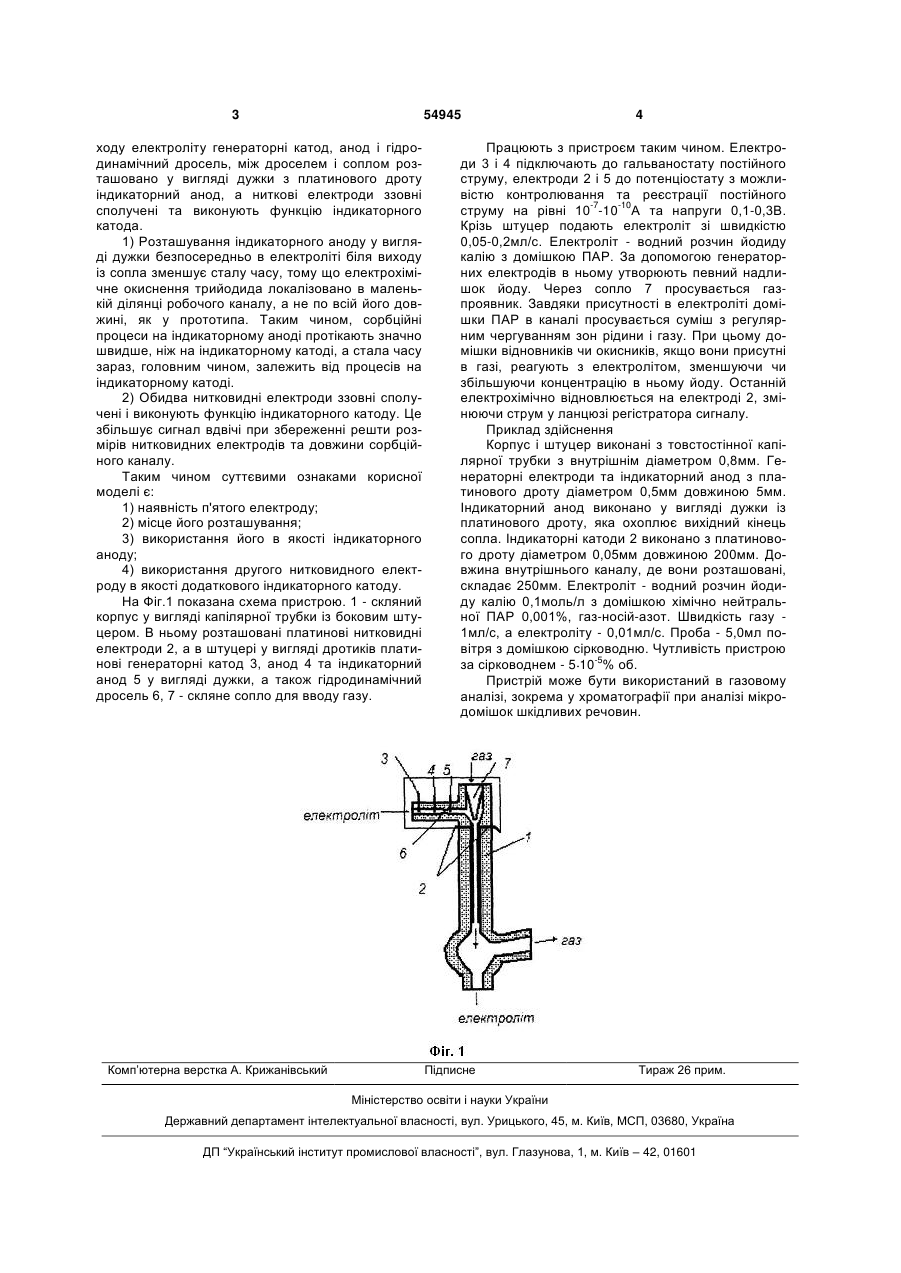

Кулонометричний газовий детектор, який складається з циліндричного корпусу, всередині 3 54945 ходу електроліту генераторні катод, анод і гідродинамічний дросель, між дроселем і соплом розташовано у вигляді дужки з платинового дроту індикаторний анод, а ниткові електроди ззовні сполучені та виконують функцію індикаторного катода. 1) Розташування індикаторного аноду у вигляді дужки безпосередньо в електроліті біля виходу із сопла зменшує сталу часу, тому що електрохімічне окиснення трийодида локалізовано в маленькій ділянці робочого каналу, а не по всій його довжині, як у прототипа. Таким чином, сорбційні процеси на індикаторному аноді протікають значно швидше, ніж на індикаторному катоді, а стала часу зараз, головним чином, залежить від процесів на індикаторному катоді. 2) Обидва нитковидні електроди ззовні сполучені і виконують функцію індикаторного катоду. Це збільшує сигнал вдвічі при збереженні решти розмірів нитковидних електродів та довжини сорбційного каналу. Таким чином суттєвими ознаками корисної моделі є: 1) наявність п'ятого електроду; 2) місце його розташування; 3) використання його в якості індикаторного аноду; 4) використання другого нитковидного електроду в якості додаткового індикаторного катоду. На Фіг.1 показана схема пристрою. 1 - скляний корпус у вигляді капілярної трубки із боковим штуцером. В ньому розташовані платинові нитковидні електроди 2, а в штуцері у вигляді дротиків платинові генераторні катод 3, анод 4 та індикаторний анод 5 у вигляді дужки, а також гідродинамічний дросель 6, 7 - скляне сопло для вводу газу. Комп’ютерна верстка А. Крижанівський 4 Працюють з пристроєм таким чином. Електроди 3 і 4 підключають до гальваностату постійного струму, електроди 2 і 5 до потенціостату з можливістю контролювання та реєстрації постійного -7 -10 струму на рівні 10 -10 А та напруги 0,1-0,3В. Крізь штуцер подають електроліт зі швидкістю 0,05-0,2мл/с. Електроліт - водний розчин йодиду калію з домішкою ПАР. За допомогою генераторних електродів в ньому утворюють певний надлишок йоду. Через сопло 7 просувається газпроявник. Завдяки присутності в електроліті домішки ПАР в каналі просувається суміш з регулярним чергуванням зон рідини і газу. При цьому домішки відновників чи окисників, якщо вони присутні в газі, реагують з електролітом, зменшуючи чи збільшуючи концентрацію в ньому йоду. Останній електрохімічно відновлюється на електроді 2, змінюючи струм у ланцюзі регістратора сигналу. Приклад здійснення Корпус і штуцер виконані з товстостінної капілярної трубки з внутрішнім діаметром 0,8мм. Генераторні електроди та індикаторний анод з платинового дроту діаметром 0,5мм довжиною 5мм. Індикаторний анод виконано у вигляді дужки із платинового дроту, яка охоплює вихідний кінець сопла. Індикаторні катоди 2 виконано з платинового дроту діаметром 0,05мм довжиною 200мм. Довжина внутрішнього каналу, де вони розташовані, складає 250мм. Електроліт - водний розчин йодиду калію 0,1моль/л з домішкою хімічно нейтральної ПАР 0,001%, газ-носій-азот. Швидкість газу 1мл/с, а електроліту - 0,01мл/с. Проба - 5,0мл повітря з домішкою сірководню. Чутливість пристрою за сірководнем - 5 10-5% об. Пристрій може бути використаний в газовому аналізі, зокрема у хроматографії при аналізі мікродомішок шкідливих речовин. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
