Пристрій для кріплення гнучкої друкарської форми на формному циліндрі

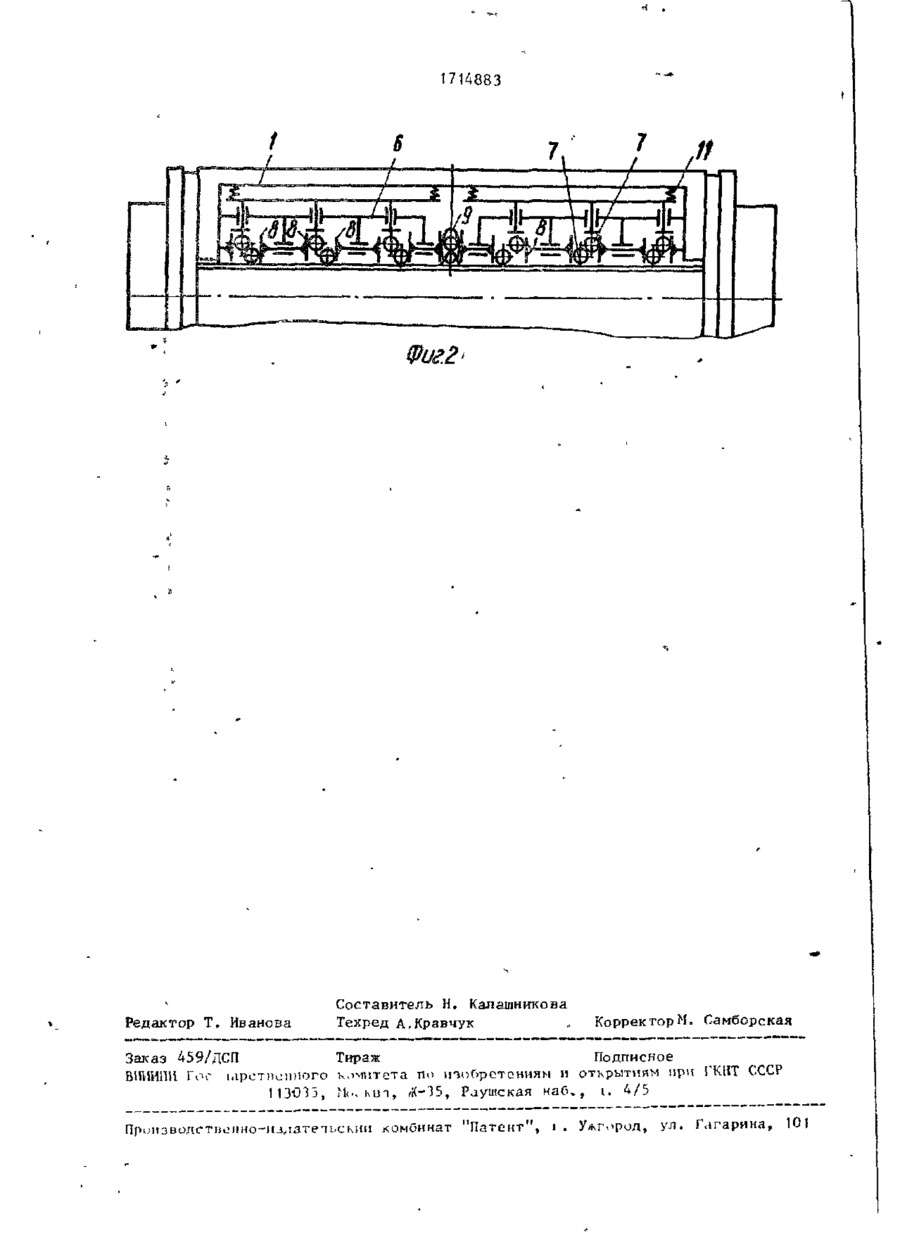

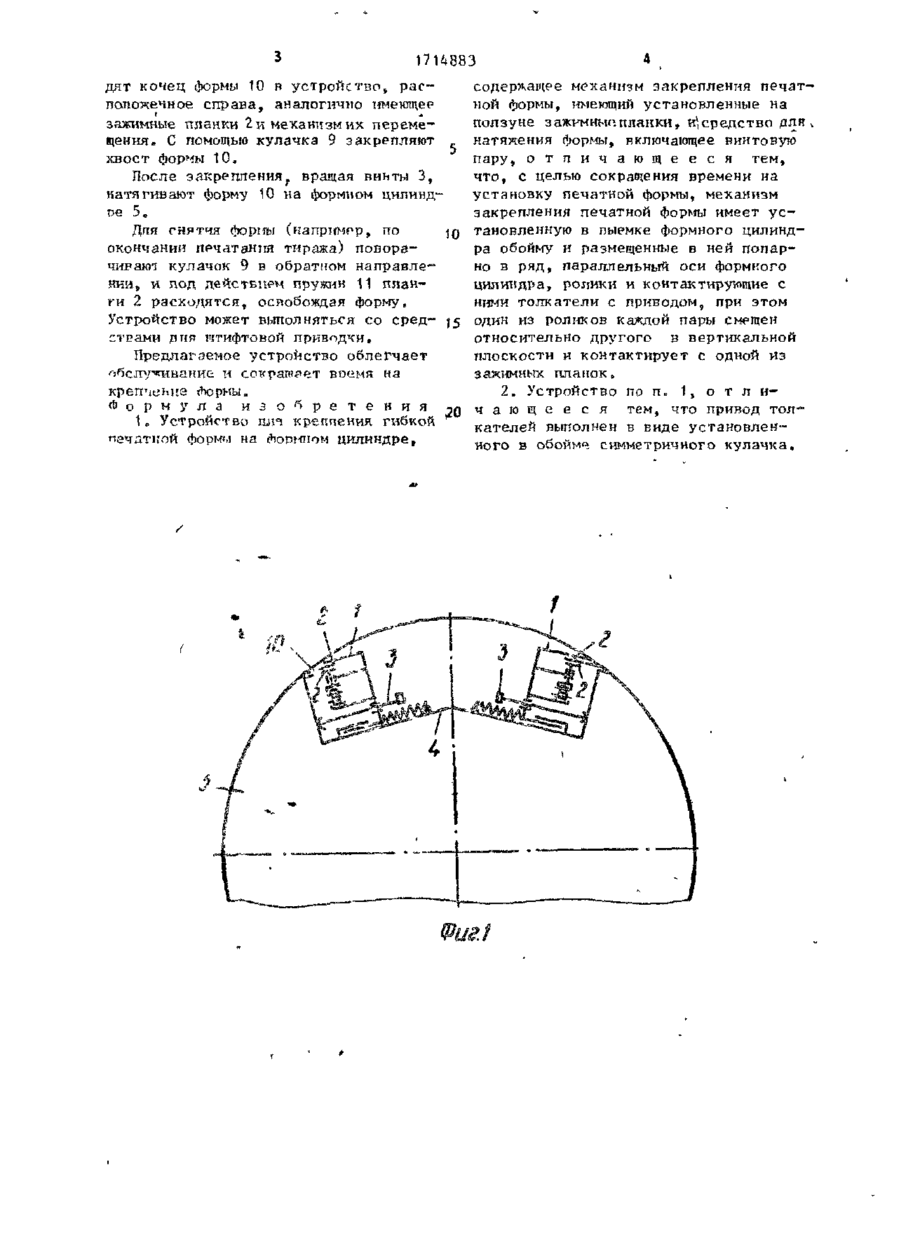

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ j>|»(; ( ет ^ 5 РЕСПУБЛИК ГОСУДАРСТВЕННЫЙ % ПО ИЗОБРЕТЕНИЯМ Л ПРИ гннт есер £ 1 ї " Jn =-ИЕСТиГОї.ащ»«ііСІЗШИЗИгаЦіВДЛЖЯ (21) 3847888/12 (22) 2 4 . 0 1 . 8 5 (71) Украинский полиграфический институт им. Ивана Федорова (72) Я.И.Чехман, В.Т.Санкусь, В в Е в Босак и Ч ь И„Лнбермак (53) 6 5 5 . 1 / . 3 ( 0 8 8 , 8 ) (56) Кн*Тюрина А.» А, Печатные машины•автонаты 0 -М.і Книга, 1980, с , 135, рис„56;, сх.Ав (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ГИБКОЙ ПЕЧАТНОЙ ФОРШ НА Ф Р Н М ЦИЛИНДРЕ ОМ О (57) Изобретение откосится к полигра Изобретение откосится к полиграв частности к печатным а п п а р а там листовых ротационных машин, Це^ью изобретения я в л я е т с я с о к р а щение времени на установку печатной формыо На фиг. 1 изображена принципиальная схема предлагаемого у с т р о й с т в а ! на фиг. 2 - то е е , зкд сбоку» Устройство содержит механизм з а крепления печатной сюрмьц имеющий установленные на ползуне 1 зажимные планки 2„ и средство для натяжения формы, включающее винтовую папу 3» Механизм закрепления печатной формы имеет установленную в выемке 4 формного цилчндра 5 обойму 6 и размещенные в ней попарно в р я д 5 параллельный 1 ' оси формного цилиндра 5 V ролики 7 я коитакгкрующм? с ними толкатели 8 с приводом в виде установленного в обойме 6 симметричного кулачка 9„ Один из роликов 7 каждой пары смещен о т носительно другого в вертикальной 7-92 фии, а ч а с т н о с т и к печатнім аппаратам листовых ротационных машин. Цель изобретения - порышевие надежности у с т р о й с т в а . Печатную форму таводят в щель, образованную зажимными планками. С помощью ключа поворачивают симметричный кулачок 9 на у г о л 90* до упора. При повороте кулачка 9 перемещаются т о л к а т е л и 8, которые взаимодействуют с роликами 7 } переданая усилие через них зажимным плАНкам, которые зажимают форму» 1 з,.п и ф-лы 5 2 ил. плоскости и контактирует с одной из зажимных планок 2П Устройство р а б о т а е т следующим о б разом. Печатную форму 10 з а в о д я т в щель 9 образованыую захимными планками 2 а С помощью ключа поворачивают симметричный кулачок на у г о л 90 до упора (на фиг. не п о к а з а н ) . При повороте кулачка 9 перемещаются толкатели 8, которые взаимодействуют с роликами 7 , передавая усилие ч е р е з них зажимным планкам 2 , которые зажимают форму 10. Механизм перемещения -зажимных п л а нок я в л я е т с я с в о е о б р а з н а мультипликатором с и л , позволяющим увеличить усилие лрикима формы в Ю раз (для случая в показанного па ф и г а ) по с р а в нению с усилиями, действующими на к у лачок 9* Закрепив форму 10 устройством, расположенным в выемке 4 цилиндра 5 с л е в а , поворачивают формный фипиндр 5 по часовой стрелке и з з в о 1714883 дят конец формы 10 в устройство, р а с положенное справа, аналогично имеющее зажимные планки 2 и механизм их перемещения- С помощью кулачка 9 закрепляют хвост формы 10, После 3aKpenrteHHHf вращая винты 3, натягивают форму 10 на формном цилиндре 5 о Дгтя СНЯТЬЇЯ форіїьі (иалримор, по JQ окончании печатания тиража) поворачивают кулачок 9 в обратном направлении, и под действием пружин 11 планги 2 расходятся, освобождая форму. УСТРОЙСТВО МОЖеТ ВЫПОЛНЯТЬСЯ СО Сред- J5 страми дня штифтовой приводки. Предлагаемое устройство облегчает 'ібслучтивание и сокращает воемя на крепление {Нормы. Ф о р м у л а и з о б р е т е н и я 20 1 е Устройство ш п крегтпения гибкой печатной формы на ФОРМНОМ цилиндре. содержащее механизм закрепления печатной формы, имеющий установленные на ползуне зажгмныспланки, и'средство для натяжения формы, включающее винтовую пару, о т п и ч а ю щ е е с я тем, что, с целью сокращения времени на установку печатной формы, механизм закрепления печатной формы имеет у с тановленную в лыемке формного цилиндра обойму и размещенные в ней попарно в ряд, параллельный оси формного цилиндра, ролики и контактирующие с ними толкатели с приводом, при этом один из роликов каждой пары смещен относительно другого в вертикальной плоскости и контактирует с одной из зажимных планок, 2. Устройство по п, 1, о т л и ч а ю щ е е с я тем, что привод тол-" кателей выполнен в виде установленного в обойми симметричного кулачка. 1714883 Редактор Т. Иванова Составитель Н. Калашникова Техред А.Кравчук КорректорМ. Самборская Заказ 459/ДСП Тираж Подписное ВНИИШ1 Гос іарстпишіого комитета по изобретениям и открытиям при ГКНТ СССР 113013, fb. кит, Ж-35, Раушская н а б , , и 4/5 Пронзводстнепно-и-изтетьсыш комбинат "Патент", і . Ужгород, ул. Гагарина, 101
