Пристрій для вимірювання температури

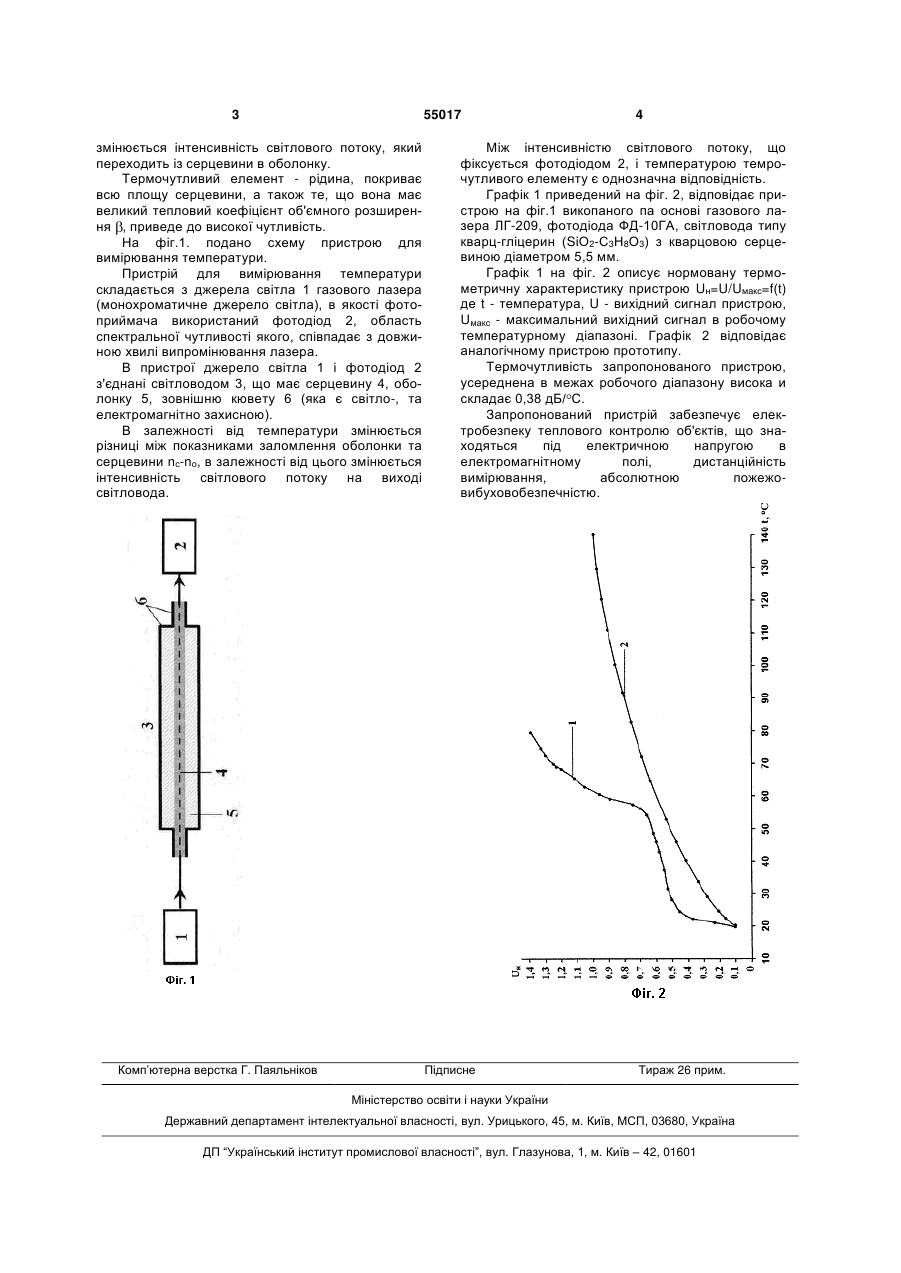

Пристрій для вимірювання температури, що містить джерело світла і фотоприймач, зв'язані з вхідними та вихідними кінцями світловоду, який відрізняється тим, що термочутливим елементом є сам світловід, оболонкою якого слугує рідке тіло, а серцевиною - кристалічне тіло, які мають різні показники заломлення, відмінні один від іншого в межах робочого температурного діапазону для всього спектра випромінювання. (19) (21) a200901698 (22) 26.02.2009 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) ОСАДЧУК ВОЛОДИМИР СТЕПАНОВИЧ, ЯРЕМЧУК ВОЛОДИМИР ФЕДОРОВИЧ, КРАВЧУК НАТАЛІЯ СЕРГІЇВНА, СМІШНИЙ СЕРГІЙ МИКОЛАЙОВИЧ (73) ОСАДЧУК ВОЛОДИМИР СТЕПАНОВИЧ, ЯРЕМЧУК ВОЛОДИМИР ФЕДОРОВИЧ, КРАВЧУК 3 55017 змінюється інтенсивність світлового потоку, який переходить із серцевини в оболонку. Термочутливий елемент - рідина, покриває всю площу серцевини, а також те, що вона має великий тепловий коефіцієнт об'ємного розширення , приведе до високої чутливість. На фіг.1. подано схему пристрою для вимірювання температури. Пристрій для вимірювання температури складається з джерела світла 1 газового лазера (монохроматичне джерело світла), в якості фотоприймача використаний фотодіод 2, область спектральної чутливості якого, співпадає з довжиною хвилі випромінювання лазера. В пристрої джерело світла 1 і фотодіод 2 з'єднані світловодом 3, що має серцевину 4, оболонку 5, зовнішню кювету 6 (яка є світло-, та електромагнітно захисною). В залежності від температури змінюється різниці між показниками заломлення оболонки та серцевини nс-nо, в залежності від цього змінюється інтенсивність світлового потоку на виході світловода. Комп’ютерна верстка Г. Паяльніков 4 Між інтенсивністю світлового потоку, що фіксується фотодіодом 2, і температурою темрочутливого елементу є однозначна відповідність. Графік 1 приведений на фіг. 2, відповідає пристрою на фіг.1 викопаного па основі газового лазера ЛГ-209, фотодіода ФД-10ГА, світловода типу кварц-гліцерин (SіО2-С3Н8О3) з кварцовою серцевиною діаметром 5,5 мм. Графік 1 на фіг. 2 описує нормовану термометричну характеристику пристрою Uн=U/Uмакс=f(t) де t - температура, U - вихідний сигнал пристрою, Uмакс - максимальний вихідний сигнал в робочому температурному діапазоні. Графік 2 відповідає аналогічному пристрою прототипу. Термочутливість запропонованого пристрою, усереднена в межах робочого діапазону висока и складає 0,38 дБ/ С. Запропонований пристрій забезпечує електробезпеку теплового контролю об'єктів, що знаходяться під електричною напругою в електромагнітному полі, дистанційність вимірювання, абсолютною пожежовибуховобезпечністю. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
