Насадка газового пальника

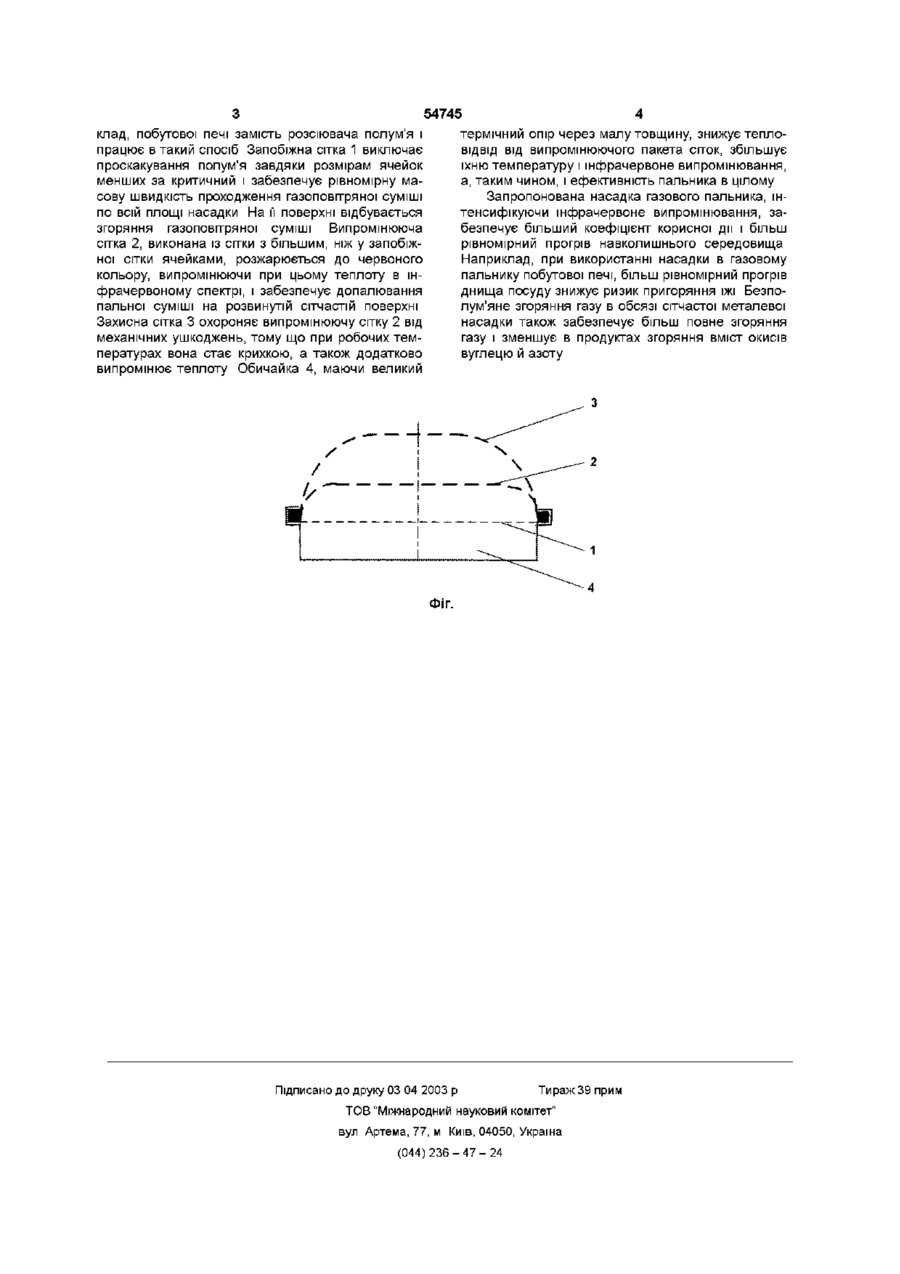

Насадка газового пальника, що містить кілька сіток з різними розмірами комірок і розташованих на відстані одна від одної з фіксацією по краях в обичайці, яка відрізняється тим, що всі сітки на Винахід відноситься до області інфрачервоних газових пальників, що можуть використовуватися для побутових газових печей і нагрівачів, що використовуються для технологічних цілей у різних галузях промисловості ВІДОМІ інфрачервоні пальники, у яких згоряння газу здійснюється на сітчастих поверхнях, у так званих металевих вогневих насадках Металеві вогневі насадки звичайно складаються з декількох рядів сіток з жаростійких сталей з різними розмірами ячейок і дротів, з яких вони виготовлені, розташованих на визначеній відстані один від одного Найбільш близькою по сутності, що досягається, є металева сітчаста вогнева насадка, у якій сітки по краях фіксуються й обмежуються з боків у відносно ТОВСТОСТІННІЙ обичайці (див с 65 Брюханов О Н Радиационное газовое нагревание - Л Недра, 1989 -295 с ) Недоліком таких насадок є те, що при тепловій потужності пальника в декілька кіловат зменшується співвідношення площ вогневої поверхні сіток і обичайки й у них спостерігається значне зниження температури розігріву насадки через превалювання теплові дві д в матеріал обичайки При цьому спостерігається догорання газу за межами сітчастої вогневої насадки, що приводить до різкого зниження ефекту від безполум'яного згоряння газу в таких насадках Задачею дійсного винаходу є підвищення ефективності інфрачервоних газових пальників малої потужності садки в МІСЦІ їхньої фіксації в обичайці мають однакові розміри і притиснуті одна до одної, а відстань між сітками на більшій частині площі насадки встановлюється шляхом їхньої попередньої деформації, наприклад, за формою, близькою сферичним сегментам з різними радіусами, причому обичайка виконується у вигляді смуги з тонкостінної стрічки, що має торований уздовж смуги зик, що створює заглиблення для фіксації сіток після їх обтягування по контуру смугою і з'єднання її КІНЦІВ Для цього всі сітки насадки в МІСЦІ їхньої фіксації в обичайці мають однакові розміри і притиснуті одна до одної, а відстань між сітками насадки встановлюється шляхом їхньої попередньої деформації, наприклад, за формою, близькою сферичним сегментам з різними радіусами, причому обичайка виконується у вигляді смуги з тонкостінної стрічки, що має торований уздовж смуги зик, який створює заглиблення для фіксації сіток після обтягування їх по контуру і з'єднання її КІНЦІВ При такому формоутворенні сіток і їх СПІЛЬНІЙ фіксації в ТОНКОСТІННІЙ обичайці знижується теплоВІДВІД в обичайку, що особливо важливо при малій площі насадки При цьому практично весь обсяг металевої вогневої насадки випромінює теплоту в навколишнє середовище, що збільшує коефіцієнт корисної дії пальника На фігурі 1 схематично показана насадка газового пальника Насадка складається з запобіжної 1, випромінюючої 2 і захисної 3 сіток У запропонованому варіанті насадки запобіжна сітка 1 виконана плоскою, а випромінююча 2 і захисна З сітки мають форму, близьку сферичному сегменту, з різними радіусами, що дозволяє на більшій площі насадки забезпечити необхідну відстань між сітками Обичайка 4, виконана у вигляді смуги з тонкостінної стрічки з жароміцної сталі, що має торований уздовж смуги зик, що створює заглиблення для фіксації сіток після обтягування їх по контуру смугою і з'єднання її КІНЦІВ Насадка розміщується на пальнику, напри ю ю 54745 клад, побутової печі замість розсіювача полум'я і працює в такий спосіб Запобіжна сітка 1 виключає проскакування полум'я завдяки розмірам ячейок менших за критичний і забезпечує рівномірну масову швидкість проходження газоповітряної суміші по всій площі насадки На її поверхні відбувається згоряння газоповітряної суміші Випромінююча сітка 2, виконана із сітки з більшим, ніж у запобіжної сітки ячейками, розжарюється до червоного кольору, випромінюючи при цьому теплоту в інфрачервоному спектрі, і забезпечує допалювання пальної суміші на розвинутій сітчастій поверхні Захисна сітка 3 охороняє випромінюючу сітку 2 від механічних ушкоджень, тому що при робочих температурах вона стає крихкою, а також додатково випромінює теплоту Обичайка 4, маючи великий термічний опір через малу товщину, знижує теплоВІДВІД від випромінюючого пакета сіток, збільшує їхню температуру і інфрачервоне випромінювання, а, таким чином, і ефективність пальника в цілому Запропонована насадка газового пальника, інтенсифікуючи інфрачервоне випромінювання, забезпечує більший коефіцієнт корисної дії і більш рівномірний прогрів навколишнього середовища Наприклад, при використанні насадки в газовому пальнику побутової печі, більш рівномірний прогрів днища посуду знижує ризик пригоряння їжі Безполум'яне згоряння газу в обсязі сітчастої металевої насадки також забезпечує більш повне згоряння газу і зменшує в продуктах згоряння вміст окисів вуглецю й азоту Фіг. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
