Спосіб доменної плавки

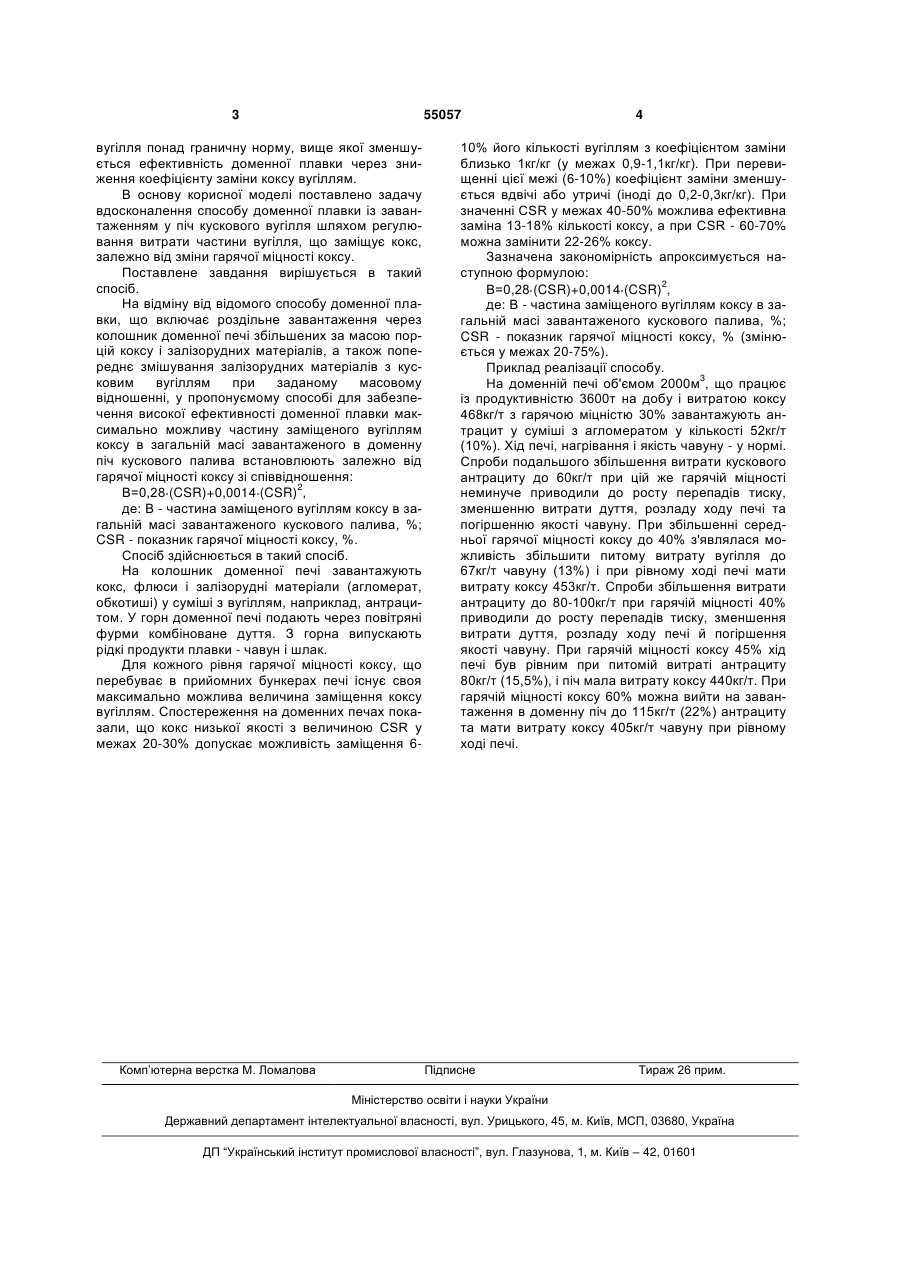

Спосіб доменної плавки, що включає роздільне завантаження через колошник доменної печі збільшених за масою порцій коксу і залізорудних матеріалів, попереднє змішування залізорудних матеріалів з кусковим вугіллям при заданому масовому відношенні, який відрізняється тим, що максимально можливу частину заміщеного вугіллям коксу в загальній масі завантаженого в доменну піч кускового палива встановлюють залежно від гарячої міцності коксу зі співвідношення: В=0,28·(CSR)+0,0014·(CSR)2, де В - частина заміщеного вугіллям коксу в загальній масі завантаженого кускового палива, %; CSR - показник гарячої міцності коксу, %. (19) (21) u201003956 (22) 06.04.2010 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) ЛЯЛЮК ВІТАЛІЙ ПАВЛОВИЧ, ТОВАРОВСЬКИЙ ЙОСИП ГРИГОРОВИЧ, ШЕРЕМЕТ ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, КЕКУХ АНАТОЛІЙ ВОЛОДИМИРОВИЧ, ТАРАКАНОВ АРКАДІЙ КОСТЯНТИНОВИЧ, ЛИСТОПАДОВ ВЛАДИСЛАВ СТАНІСЛАВОВИЧ, УЧИТЕЛЬ ОЛЕКСАНДР ДАВИДОВИЧ, КАССІМ ДАР'Я ОЛЕКСАНДРІВНА (73) НАЦІОНАЛЬНА МЕТАЛУРГІЙНА АКАДЕМІЯ УКРАЇНИ 3 55057 вугілля понад граничну норму, вище якої зменшується ефективність доменної плавки через зниження коефіцієнту заміни коксу вугіллям. В основу корисної моделі поставлено задачу вдосконалення способу доменної плавки із завантаженням у піч кускового вугілля шляхом регулювання витрати частини вугілля, що заміщує кокс, залежно від зміни гарячої міцності коксу. Поставлене завдання вирішується в такий спосіб. На відміну від відомого способу доменної плавки, що включає роздільне завантаження через колошник доменної печі збільшених за масою порцій коксу і залізорудних матеріалів, а також попереднє змішування залізорудних матеріалів з кусковим вугіллям при заданому масовому відношенні, у пропонуємому способі для забезпечення високої ефективності доменної плавки максимально можливу частину заміщеного вугіллям коксу в загальній масі завантаженого в доменну піч кускового палива встановлюють залежно від гарячої міцності коксу зі співвідношення: В=0,28 (CSR)+0,0014 (CSR)2, де: В - частина заміщеного вугіллям коксу в загальній масі завантаженого кускового палива, %; CSR - показник гарячої міцності коксу, %. Спосіб здійснюється в такий спосіб. На колошник доменної печі завантажують кокс, флюси і залізорудні матеріали (агломерат, обкотиші) у суміші з вугіллям, наприклад, антрацитом. У горн доменної печі подають через повітряні фурми комбіноване дуття. З горна випускають рідкі продукти плавки - чавун і шлак. Для кожного рівня гарячої міцності коксу, що перебуває в прийомних бункерах печі існує своя максимально можлива величина заміщення коксу вугіллям. Спостереження на доменних печах показали, що кокс низької якості з величиною CSR у межах 20-30% допускає можливість заміщення 6 Комп’ютерна верстка М. Ломалова 4 10% його кількості вугіллям з коефіцієнтом заміни близько 1кг/кг (у межах 0,9-1,1кг/кг). При перевищенні цієї межі (6-10%) коефіцієнт заміни зменшується вдвічі або утричі (іноді до 0,2-0,3кг/кг). При значенні CSR у межах 40-50% можлива ефективна заміна 13-18% кількості коксу, а при CSR - 60-70% можна замінити 22-26% коксу. Зазначена закономірність апроксимується наступною формулою: В=0,28 (CSR)+0,0014 (CSR)2, де: В - частина заміщеного вугіллям коксу в загальній масі завантаженого кускового палива, %; CSR - показник гарячої міцності коксу, % (змінюється у межах 20-75%). Приклад реалізації способу. На доменній печі об'ємом 2000м3, що працює із продуктивністю 3600т на добу і витратою коксу 468кг/т з гарячою міцністю 30% завантажують антрацит у суміші з агломератом у кількості 52кг/т (10%). Хід печі, нагрівання і якість чавуну - у нормі. Спроби подальшого збільшення витрати кускового антрациту до 60кг/т при цій же гарячій міцності неминуче приводили до росту перепадів тиску, зменшенню витрати дуття, розладу ходу печі та погіршенню якості чавуну. При збільшенні середньої гарячої міцності коксу до 40% з'являлася можливість збільшити питому витрату вугілля до 67кг/т чавуну (13%) і при рівному ході печі мати витрату коксу 453кг/т. Спроби збільшення витрати антрациту до 80-100кг/т при гарячій міцності 40% приводили до росту перепадів тиску, зменшення витрати дуття, розладу ходу печі й погіршення якості чавуну. При гарячій міцності коксу 45% хід печі був рівним при питомій витраті антрациту 80кг/т (15,5%), і піч мала витрату коксу 440кг/т. При гарячій міцності коксу 60% можна вийти на завантаження в доменну піч до 115кг/т (22%) антрациту та мати витрату коксу 405кг/т чавуну при рівному ході печі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
