Одинарний сухарний карданний шарнір
Формула / Реферат
Одинарний сухарний карданний шарнір, що містить ведучу і ведену карданні вилки, закріплені відповідно на ведучому і веденому валах, з можливістю кутового переміщення ведучої і веденої карданних вилок на кут α відносно сухаря у двох взаємно перпендикулярних площинах, який відрізняється тим, що ведуча карданна вилка виконана у вигляді напівциліндричного диска, а ведена карданна вилка виконана з півкруглими робочими поверхнями, що входять в спряження із зазором відповідно у внутрішню і зовнішню напівциліндричні виточки сухаря, виконаного з двох частин, з'єднаних двома різьбокріпильними елементами із регулюванням зазору між ведучою карданною вилкою і внутрішньою напівциліндричною виточкою сухаря регулювальною шайбою, встановленою між двома частинами сухаря з неможливим осьовим зміщенням карданних вилок.
Текст

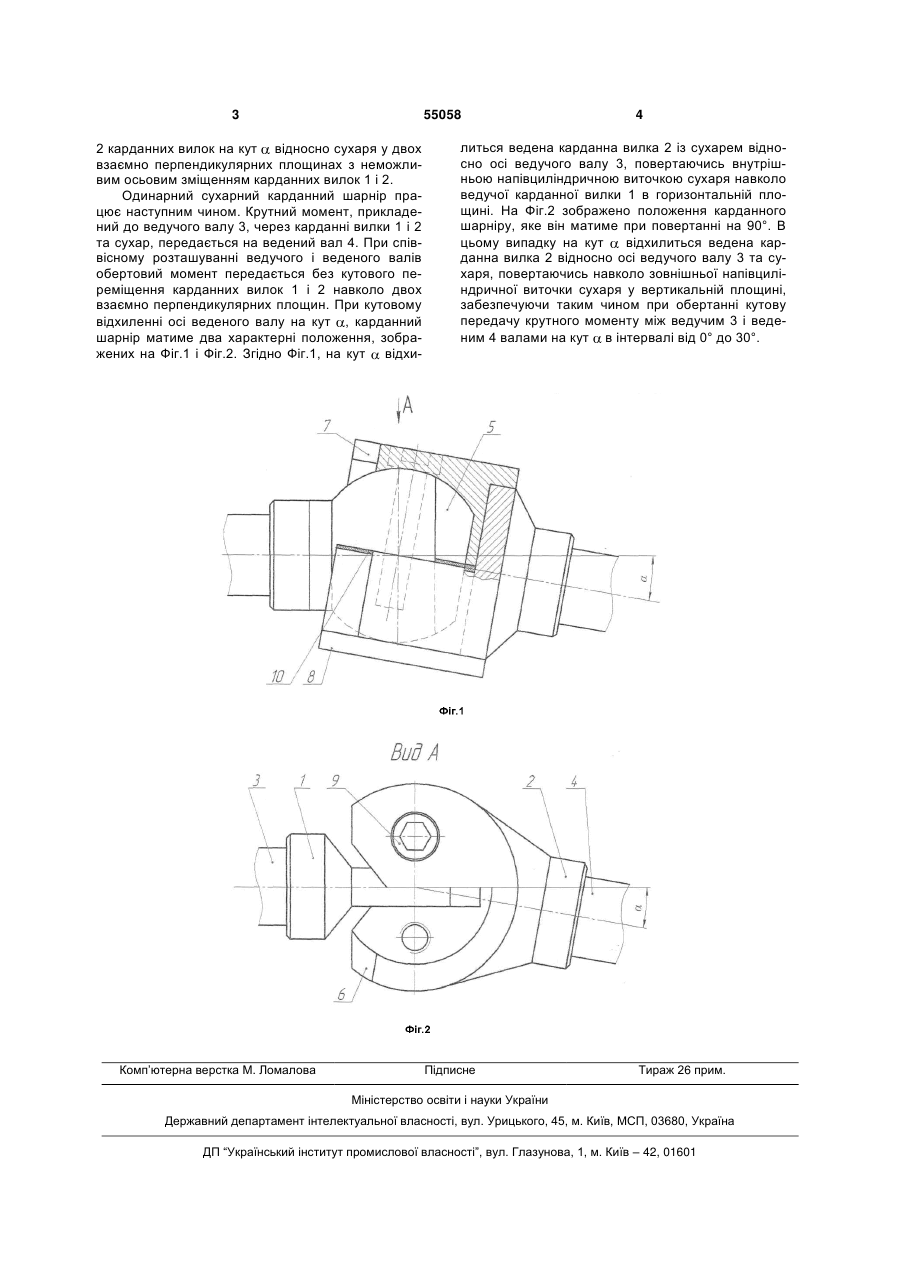

Одинарний сухарний карданний шарнір, що містить ведучу і ведену карданні вилки, закріплені відповідно на ведучому і веденому валах, з можливістю кутового переміщення ведучої і веденої карданних вилок на кут α відносно сухаря у двох взаємно перпендикулярних площинах, який відрі 3 55058 2 карданних вилок на кут відносно сухаря у двох взаємно перпендикулярних площинах з неможливим осьовим зміщенням карданних вилок 1 і 2. Одинарний сухарний карданний шарнір працює наступним чином. Крутний момент, прикладений до ведучого валу 3, через карданні вилки 1 і 2 та сухар, передається на ведений вал 4. При співвісному розташуванні ведучого і веденого валів обертовий момент передається без кутового переміщення карданних вилок 1 і 2 навколо двох взаємно перпендикулярних площин. При кутовому відхиленні осі веденого валу на кут , карданний шарнір матиме два характерні положення, зображених на Фіг.1 і Фіг.2. Згідно Фіг.1, на кут відхи Комп’ютерна верстка М. Ломалова 4 литься ведена карданна вилка 2 із сухарем відносно осі ведучого валу 3, повертаючись внутрішньою напівциліндричною виточкою сухаря навколо ведучої карданної вилки 1 в горизонтальній площині. На Фіг.2 зображено положення карданного шарніру, яке він матиме при повертанні на 90°. В цьому випадку на кут відхилиться ведена карданна вилка 2 відносно осі ведучого валу 3 та сухаря, повертаючись навколо зовнішньої напівциліндричної виточки сухаря у вертикальній площині, забезпечуючи таким чином при обертанні кутову передачу крутного моменту між ведучим 3 і веденим 4 валами на кут в інтервалі від 0° до 30°. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSingle trunnion-type cardan joint
Автори англійськоюSaniotskyi Andrii Mykhailovych
Назва патенту російськоюОдинарный сухарный карданный шарнир
Автори російськоюСаньоцкий Андрей Михайлович
МПК / Мітки
МПК: F16D 3/24
Мітки: карданний, сухарний, шарнір, одинарний
