Вертикальна шахтна сушарка
Номер патенту: 55063
Опубліковано: 10.12.2010
Автори: Пушанко Микола Миколайович, Строкань Олег Григорович, Строкань Ігор Григорович, Гуменюк Андрій Юрійович
Формула / Реферат
Вертикальна шахтна сушарка, що має прямокутний корпус з дозаторами для завантаження і вивантаження цукру, камери для сушіння і охолоджування, яка відрізняється тим, що перфоровані полиці в апараті розташовані ступінчасто під різними кутами нахилу і при подачі повітря в камери під окремі полиці забезпечують гравітаційне переміщення продукту і утворення киплячого шару, та містить пристрій для розбивання грудок і шибер для розділення камери на сушильну і охолоджувальну зони.
Текст

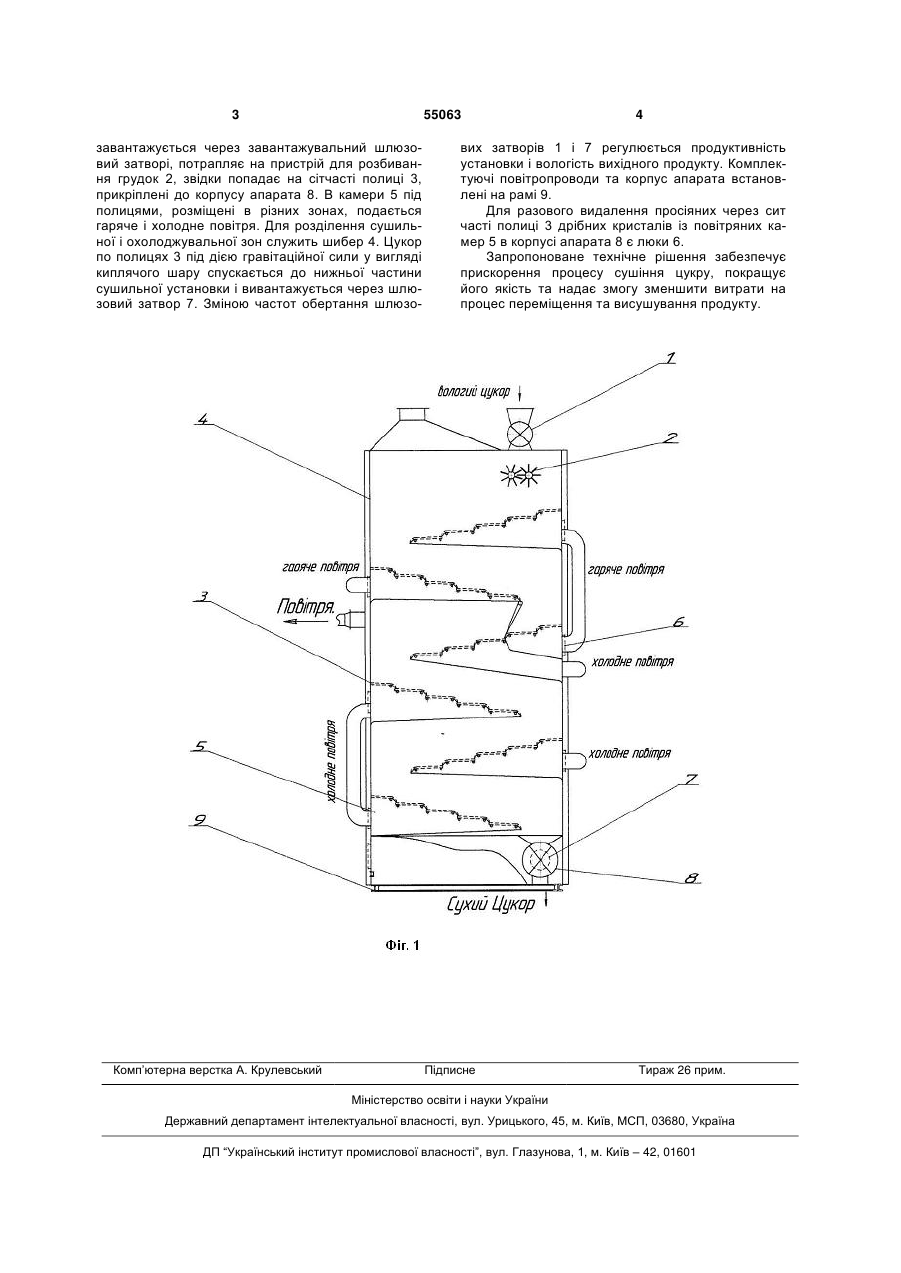

Вертикальна шахтна сушарка, що має прямо 3 55063 завантажується через завантажувальний шлюзовий затворі, потрапляє на пристрій для розбивання грудок 2, звідки попадає на сітчасті полиці 3, прикріплені до корпусу апарата 8. В камери 5 під полицями, розміщені в різних зонах, подається гаряче і холодне повітря. Для розділення сушильної і охолоджувальної зон служить шибер 4. Цукор по полицях 3 під дією гравітаційної сили у вигляді киплячого шару спускається до нижньої частини сушильної установки і вивантажується через шлюзовий затвор 7. Зміною частот обертання шлюзо Комп’ютерна верстка А. Крулевський 4 вих затворів 1 і 7 регулюється продуктивність установки і вологість вихідного продукту. Комплектуючі повітропроводи та корпус апарата встановлені на рамі 9. Для разового видалення просіяних через сит часті полиці 3 дрібних кристалів із повітряних камер 5 в корпусі апарата 8 є люки 6. Запропоноване технічне рішення забезпечує прискорення процесу сушіння цукру, покращує його якість та надає змогу зменшити витрати на процес переміщення та висушування продукту. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVertical shaft drier
Автори англійськоюPushanko Mykola Mykolaiovych, Strokan Oleh Hryhorovych, Strokan Ihor Hryhorovych, Humeniuk Andrii Yuriiovych
Назва патенту російськоюВертикальная шахтная сушилка
Автори російськоюПушанко Николай Николаевич, Строкань Олег Григорьевич, Строкань Игорь Григорьевич, Гуменюк Андрей Юрьевич
МПК / Мітки
МПК: F26B 3/092
Мітки: вертикальна, шахтна, сушарка
