Парова вертикальна сушарка для зерна
Номер патенту: 72472
Опубліковано: 15.03.2005
Автори: Камінський Валерій Дмитрович, Камінська Евеліна Валерьевна
Формула / Реферат

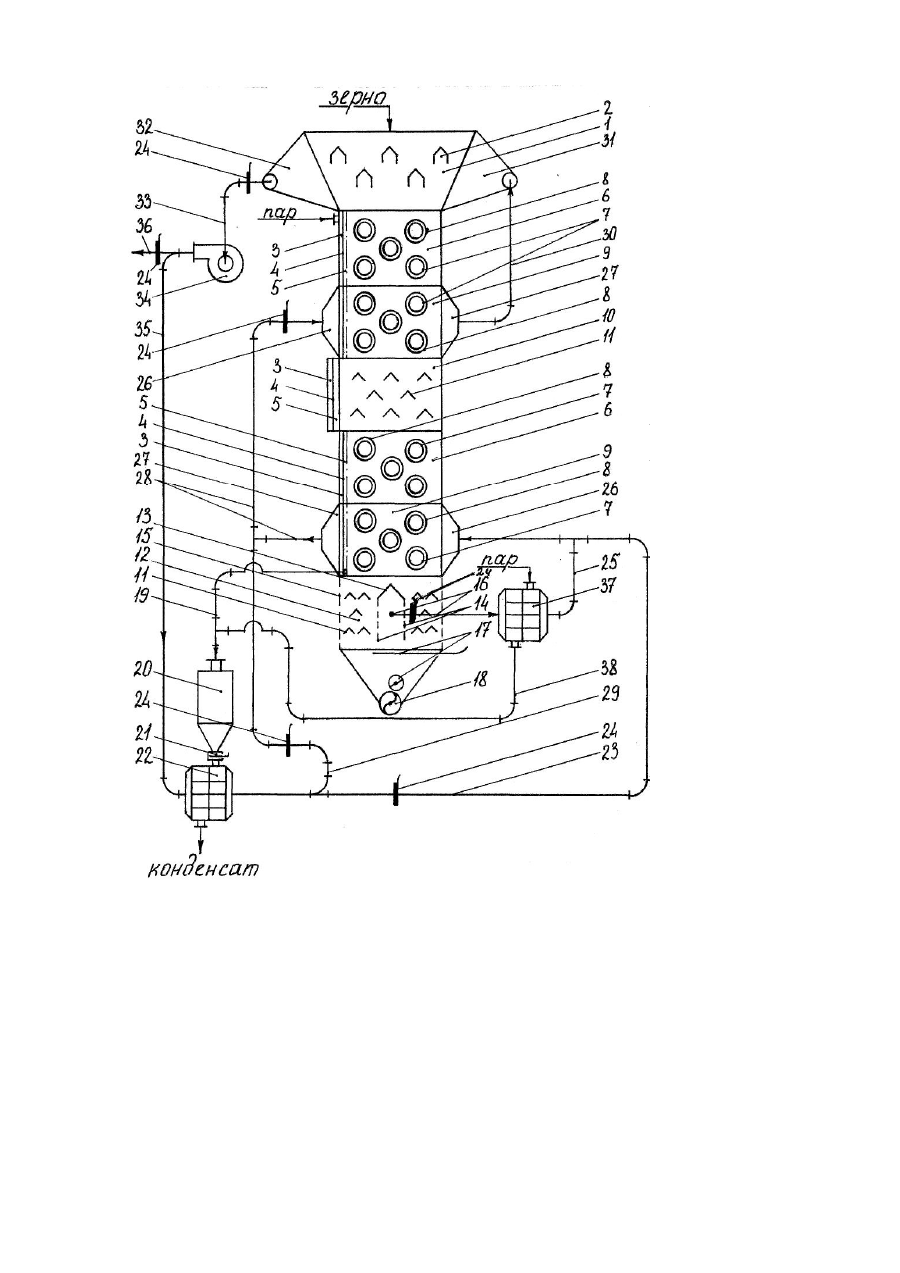

1. Парова вертикальна сушарка для зерна, що містить шахту, дві поперечні боковини, скріплені повздовжніми зв'язками, теплові секції, зв'язані між собою рамами і трубами, встановленими одна в одній, бічні огорожі у вигляді жалюзі, випускний пристрій, шнек виведення продукту, канал подачі свіжої пари з парової магістралі і канал конденсатовідвідної магістралі, металеві знімні щити, люки із засувками, вентилятор, підключений до завантажувального короба, яка відрізняється тим, що містить надсушильний бункер, в якому встановлені короби, що відводять пароконденсатну суміш, а теплові секції по висоті шахти чергуються з конвективними і тепловологообмінною секцією, в якій змонтовані короби-збуджувачі, нижню секцію, яка є охолоджувальною зоною, де зовнішні бічні стінки шахти виконані у вигляді решіт, а всередині по довжині шахти встановлений вертикальний подільник на відстані від бічних решітних стінок з утворенням внутрішнього каналу для приєднання повітропроводу всмоктування відпрацьованого повітря, зв'язаного через рекуперативний теплообмінник центральної магістралі з повітропроводом подачі сушильного агента через пароводяний рекуперативний теплообмінник, підключений до вихідного патрубка буферної пароакумулюючої посудини, вхідний патрубок якої з'єднаний з каналом конденсатовідвідної магістралі, теплові секції обладнані підвідними і відвідними колекторами, які послідовно зв'язані повітропроводами між собою і всмоктуючим вентилятором, підключеним також до відвідного колектора надсушильного бункера, а повітропроводи викиду відпрацьованого сушильного агента сполучені з повітропроводами подачі сушильного агента в підвідні колектори, при цьому повітропровід викиду відпрацьованого сушильного агента з всмоктуючого вентилятора підключений до пароводяного рекуперативного теплообмінника.
2. Сушарка за п. 1, яка відрізняється тим, що вертикальний подільник у верхній частині являє собою розсікач, виконаний у вигляді двох площин жорстко закріплених і встановлених під кутом, меншим від кута природного укосу вологого матеріалу, а бічні стінки розсікача являють собою решета з розмірами комірок, меншими від лінійних розмірів зерна, при цьому в охолоджувальній зоні між бічними стінками решіт шахти і подільника по довжині шахти встановлені короби-збуджувачі.
Додаткова інформація
Назва патенту англійськоюSteam vertical grain dryer
Автори англійськоюKaminskyi Valerii Dmytrovych
Назва патенту російськоюПаровая вертикальная сушилка для зерна
Автори російськоюКаминский Валерий Дмитриевич
МПК / Мітки
МПК: F26B 17/12
Мітки: вертикальна, сушарка, парова, зерна
