Сушарка зерна шахтна

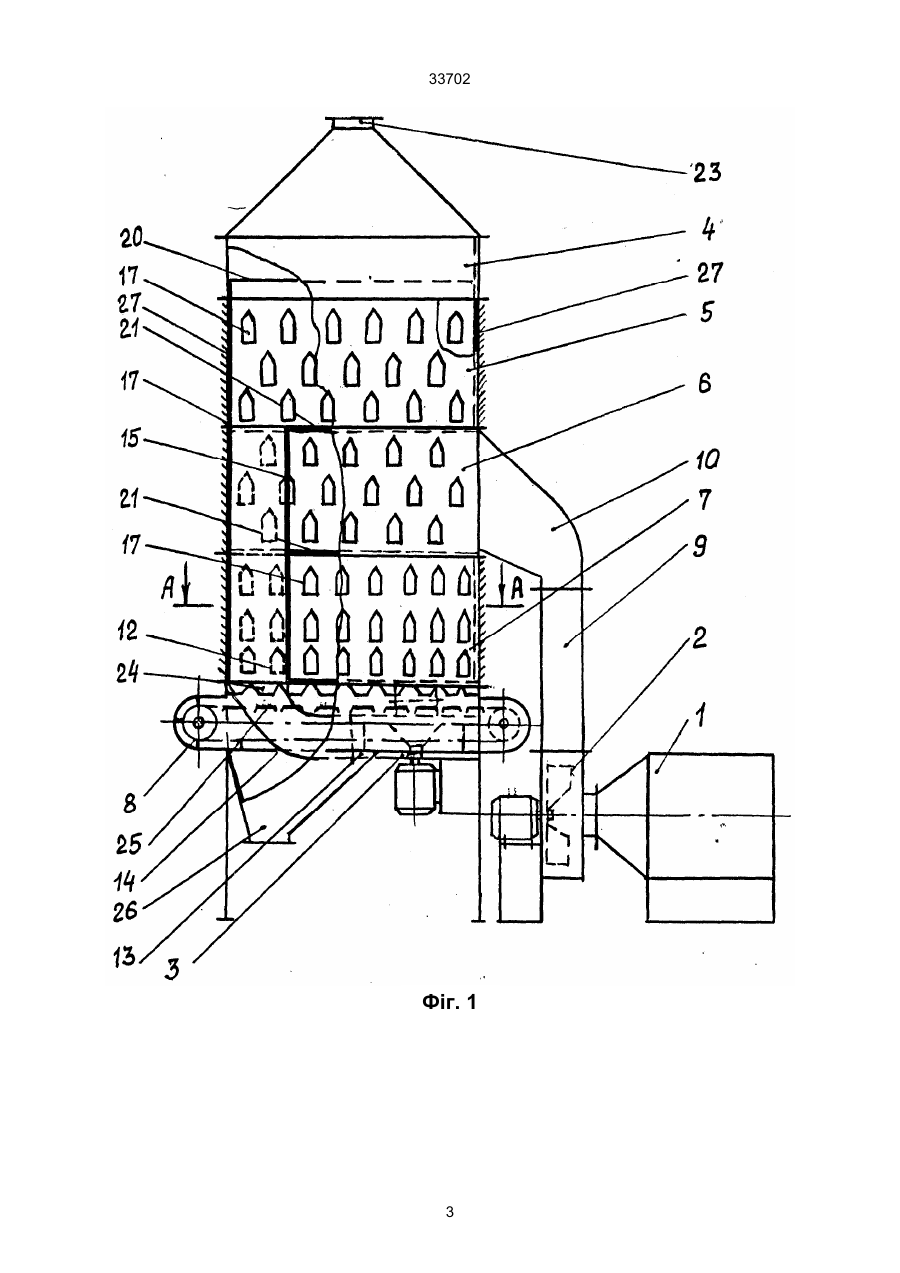

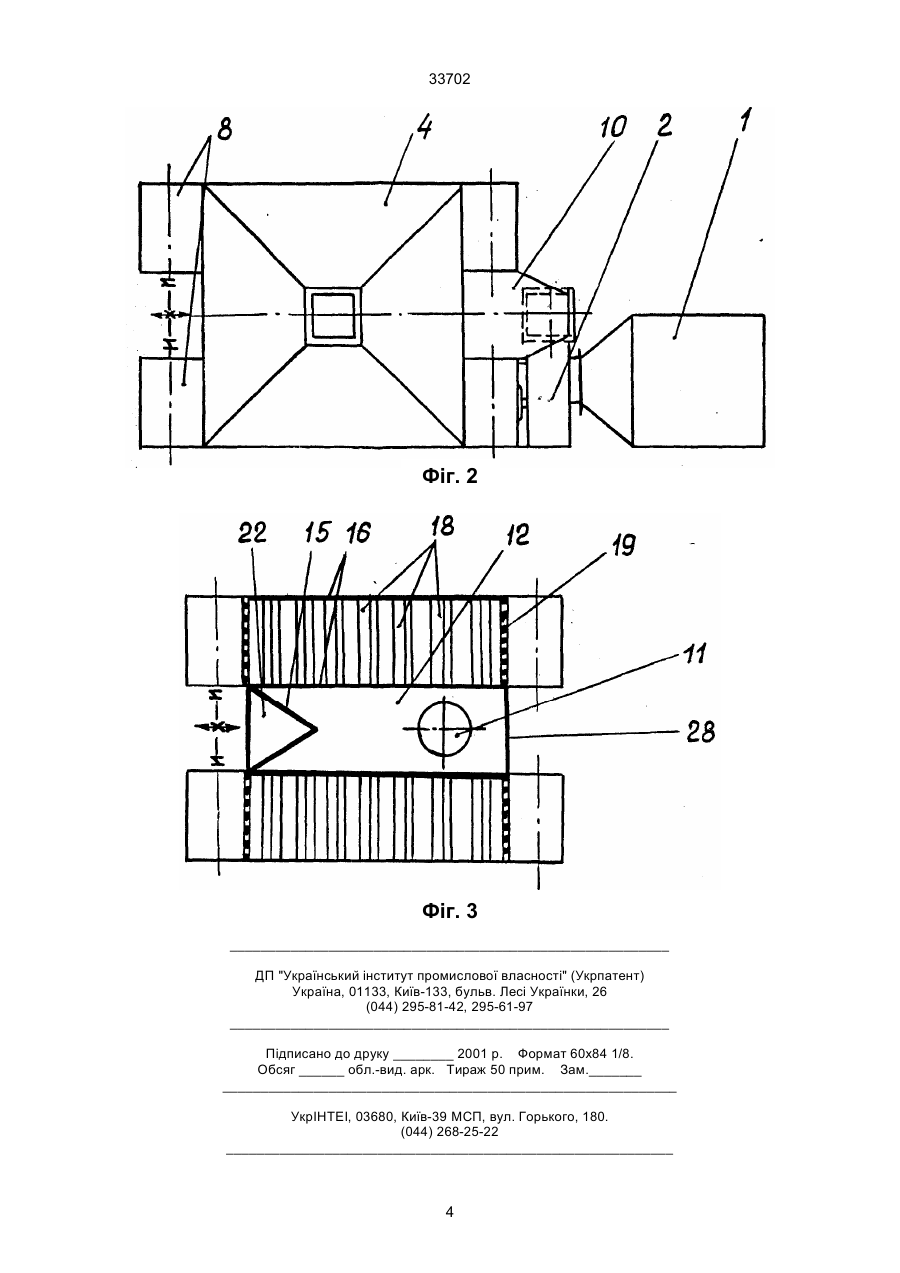

1. Сушарка зерна шахтна, складена з топки, вентиляторів, надсушильного бункера, секцій першої і другої зон сушіння, секцій охолодження, розвантажувального пристрою, яка відрізняється тим, що вентилятор подачі теплоносія від топки 33702 З'єднанням вентилятора подачі теплоносія від топки за допомогою колектора з секціями другої зони сушіння досягається процес сушіння зерна меншої вологості при більш високій температурі теплоносія, що забезпечує підвищення ефективності сушіння при збереженні якості зерна, а сполученням другого вентилятора вхідним вікном з днищем, яке з'єднує секції охолодження, а вихідним - з повітропроводом трикутного перерізу, сполученим з секціями першої зони сушіння досягається одночасно охолодження зерна і використання теплоносія при більш низькій температурі на підігрівання більш вологого зерна з секціях першої зони сушіння, що забезпечує зменшення витрат палива на сушіння зерна, рівномірність розподілу атмосферного повітря в охолоджувальних секціях і в секціях першої зони сушіння, спрощення конструкції сушарки. Використанням обох вентиляторів з однаковими технічними характеристиками і розвантажувального пристрою у вигляді ланцюговоскребкового транспортера досягається спрощення конструкції сушарки. Таким чином, досягається підвищення ефективності сушарки зерна шахтної за рахунок зменшення енерговитрат на висушування зерна і спрощення її конструкції. На кресленнях фіг. 1 схематично зображений загальній вигляд сушарки зерна шахтної, на фіг. 2 - вигляд зверху, а на фіг. 3 - поперечний переріз по А-А. Сушарка зерна шахтна має топку 1, вентилятори 2, 3, надсушильний бункер 4, секції 5 першої зони сушіння, секції 6 другої зони сушіння, секції 7 охолодження, розвантажувальний пристрій 8. Вентилятор 2 подачі теплоносія від топки 1 з'єднаний за допомогою повітряпровода 9 і колектора 10 з секціями 6 другої зони сушіння, а вентилятор 3 вхіднім вікном 11 сполучений з днищем 12, яке з'єднує секції 7 охолодження, а вихідним вікном 13, за допомогою повітряпровода 14 і повітропровода 15 трикутного перерізу - з секціями 5 першої зони. Секції 5, 6 першої і другої зон сушіння секції охолодження 7 складені зі стінок 16 з отворами 17, до яких прикріплені короба 18, і жалюзійних стінок 19. В верхній частині секції 5 між собою з'єднані розсікачем 20. Простір між секціями 5, 8, 7 розме жований глухими перегородками 21 з вікнами 22 трикутної форми, крізь які проходить повітропровід 15. Надсушильний бункер має завантажувальний патрубок 23, а вивантажувальний пристрій 8 виконаний у вигляді ланцюгово-скребкового транспортера і має горловини 24, під якими встановлені полиці 25, і вивантажувальні патрубки 26. Секції 5 першої зони сушіння між собою з'єднані стінками 27, секції 6 другої зони сушіння - повітропроводом 15 і колектором 10, а секції 7 охолодження - повітропроводом 15 і стінкою 28. Сушарка зерна шахтна працює наступним чипом. Зерно, яке підлягає сушінню, подається крізь завантажувальний патрубок 23 в надсушильний бункер 4, за допомогою розсікача 20 направляється в секції 5 першої зони сушіння, де пронизується теплим повітрям, підігрітим внаслідок охолодження висушеного зерна в секції 7 охолодження, яке подається вентилятором 3 по повітропроводам 14 і 15. З секцій 5 першої зони сушіння зерно поступає в секцію 6 другої зони сушіння, де пронизується теплоносієм, який подається вентилятором 2 від топки 1 по повітропроводу 9 і колектору 10, висушується і поступає в секції 7 охолодження, де проходить процес охолодження зерна. З секції 7 охолодження зерно поступай в горловини 24 вивантажувального пристрою 8, виконаного у вигляді ланцюгово-скребкового транспортера, яким вивантажується в вивантажувальні патрубки 28 за межі сушарки. Таким чином забезпечується процес сушіння зерна в двох режимах температур: в першій зоні при меншій температурі теплого повітря, отриманого від охолодження зерна, а в другій зоні - при більш високій температурі теплоносія, отриманого від спалювання палива, що значно знижує витрати палива, забезпечує якісне сушіння зерна, особливо насіннєвого матеріалу, при більш простій конструкції сушарки зерна шахтної. Джерела інформації 1. Сельскохозяйственные машины и орудия: Обзорная информация, вып. 4. – М.: ЦНИИТЭИтракторсельмаш, 1985. - С. 34-38. 2. Сельскохозяйственные машины и орудия: Обзорная информация, вып. 4. – М.: ЦНИИТЭИтракторсельмаш, 1985. - С. 11-14. 2 33702 Фіг. 1 3 33702 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
