Гумова суміш

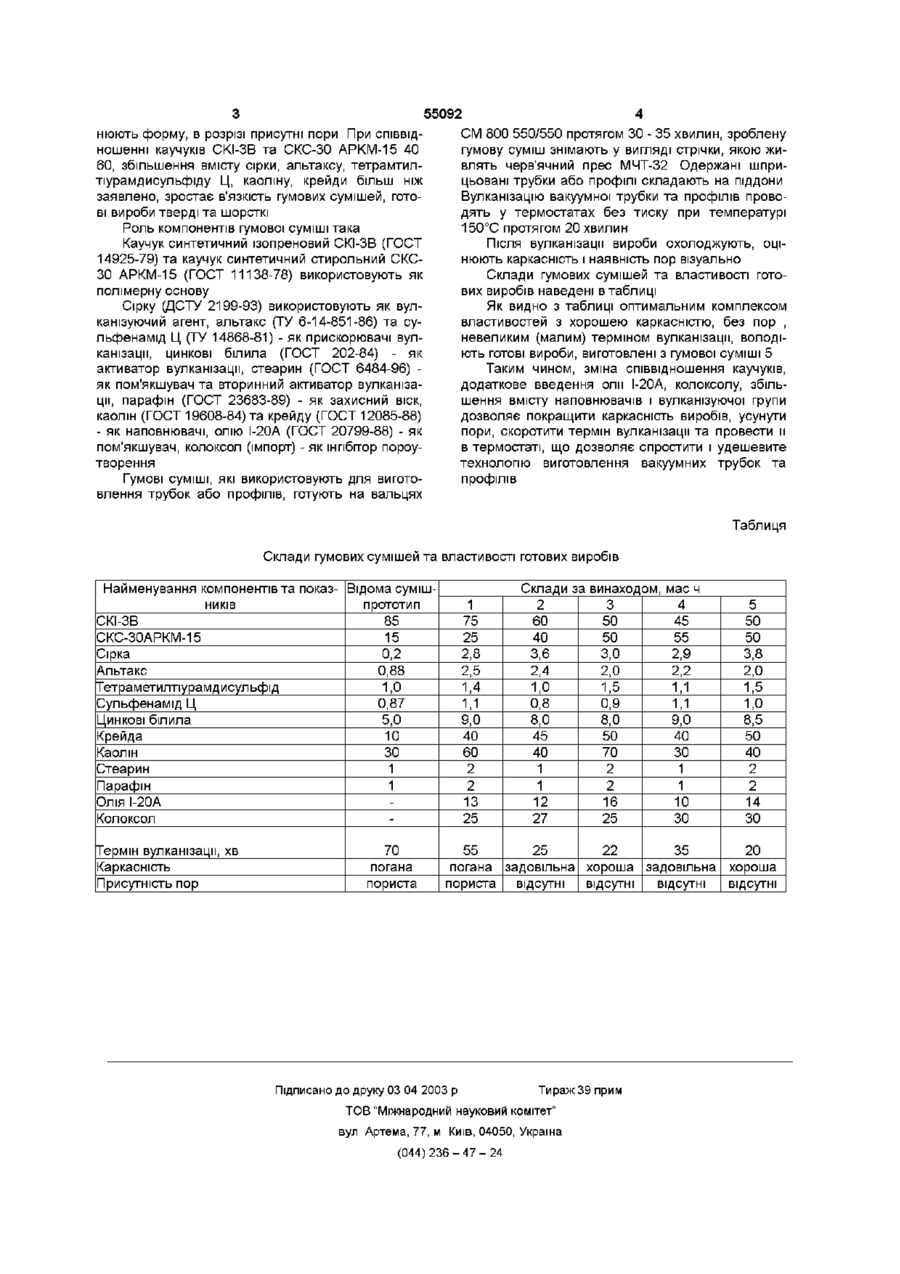

Гумова суміш, яка містить комбінацію двох карболанцюгових каучуків, сірку, альтакс, тетраметилтіурамдисульфід, сульфенамід Ц, цинкові білила, стеарин, парафін, крейду та каолін, яка відрізняється тим, що вона додатково містить ко Винахід відноситься до гумової промисловості, а саме до розробки складів гумових сумішей на основі комбінації двох карболанцюгових каучуків, які можуть бути використані для виготовлення вакуумних трубок та профілів різного перерізу Найбільш близькою до гумової суміші, що заявляється, та вибраною за прототип є гумова суміш, яка містить комбінацію двох карболанцюгових каучуків, сірку, альтакс, тетраметилтіурамдисульфід, сульфенамід Ц, цинкові білила, стеарин, парафін, крейду та каолін (див ТУ У 600152135 040-96 Суміші гумові невулканізовані товарні, стор 19) Недоліком відомої гумової суміші є те, що вона потребує тривалої вулканізації в котлах, що приводить до утворення пор, які погіршують каркасністьта ЗОВНІШНІЙ вигляд готових виробів В основу винаходу поставлено задачу удосконалення гумової суміші шляхом зміни складу та вмісту и компонентів, що дозволить зменшити термін вулканізації, уникнути пор, покращити каркасність та ЗОВНІШНІЙ вигляд готових виробів Поставлена задача вирішується там, що в гумову суміш, яка містить комбінацію двох карболанцюгових каучуків, сірку, альтакс, тетраметилтіурамдисульфід, сульфенамід Ц, цинкові білила, стеарин, парафін, крейду та каолін, згідно винаходу, додатково вводять колоксол та олію І-20А при локсол та олію І-20А при такому співвідношенні компонентів, мас ч Каучук СКІ-ЗВ Каучук СКС-ЗОАРКМ-15 Сірка Альтакс Тетраметилтіурамдисульфід Сульфенамід Ц Стеарин Парафін Цинкові білила Каолін Крейда Олія І-20А Колоксол 50,0 50,0 2,8-3,8 2,0-2,6 1,0-1,5 0,8-1,1 1-2 1-2 8-9 30-70 40-50 10-16 25-30 такому співвідношенні компонентів, мас ч 50 Каучук СКІ-ЗВ 50 Каучук СКС-ЗОАРКМ-15 2,8- 3,8 Сірка 2,0- 2,6 Альтакс 1,0- 1,5 Тетраметилтіурамдисульфід Сульфенамід Ц 0,8- 1,1 Стеарин 1 -2 Парафін 1 -2 Цинкові білила 8• -9 Каолін 3 0 - •70 Крейда 4 0 - •50 Олія І-20А 1 0 - •16 Колоксол 2 5 - •ЗО Згідно винаходу зміна співвідношення каучуків, посилена вулканізуючої групи, збільшення КІЛЬКОСТІ наповнювачів, додаткове введення колоксолу і олії І-20А дозволяють провести вулканізацію в термостаті без тиску, завдяки чому усуваються пори, покращується каркасність та ЗОВНІШНІЙ ВИГЛЯД виробів Встановлено, що в гумових сумішах при ВМІСТІ каучуків СКІ-ЗВ та СКС-30 АРКМ-15 15масч 25мас ч , та ВМІСТІ сірки, альтаксу, тетраметилтіурамдисульфіду, сульфенаміду, каоліну, крейди менш ніж заявлено, без олії І-20А та без колоксолу термін вулканізації готових виробів збільшується в 1,5 рази, профілі та трубки після термостату змі о> о ю ю 55092 нюють форму, в розрізі присутні пори При співвідношенні каучуків СКІ-ЗВ та СКС-30 АРКМ-15 40 60, збільшення вмісту сірки, альтаксу, тетрамтилтіурамдисульфіду Ц, каоліну, крейди більш ніж заявлено, зростає в'язкість гумових сумішей, готові вироби тверді та шорсткі Роль компонентів гумової суміші така Каучук синтетичний ізопреновий СКІ-ЗВ (ГОСТ 14925-79) та каучук синтетичний стирольний СКС30 АРКМ-15 (ГОСТ 11138-78) використовують як полімерну основу Сірку (ДСТУ 2199-93) використовують як вулканізуючий агент, альтакс (ТУ 6-14-851-86) та сульфенамід Ц (ТУ 14868-81) - як прискорювачі вулканізації, цинкові білила (ГОСТ 202-84) - як активатор вулканізації, стеарин (ГОСТ 6484-96) як пом'якшувач та вторинний активатор вулканізації, парафін (ГОСТ 23683-89) - як захисний віск, каолін (ГОСТ 19608-84) та крейду (ГОСТ 12085-88) - як наповнювачі, олію І-20А (ГОСТ 20799-88) - як пом'якшувач, колоксол (імпорт) - як інгібітор пороутворення Гумові суміші, які використовують для виготовлення трубок або профілів, готують на вальцях CM 800 550/550 протягом ЗО - 35 хвилин, зроблену гумову суміш знімають у вигляді стрічки, якою живлять черв'ячний прес МЧТ-32 Одержані шприцьовані трубки або профілі складають на піддони Вулканізацію вакуумної трубки та профілів проводять у термостатах без тиску при температурі 150°С протягом 20 хвилин Після вулканізації вироби охолоджують, оцінюють каркасність і наявність пор візуально Склади гумових сумішей та властивості готових виробів наведені в таблиці Як видно з таблиці оптимальним комплексом властивостей з хорошею каркасністю, без пор , невеликим (малим) терміном вулканізації, володіють готові вироби, виготовлені з гумової суміші 5 Таким чином, зміна співвідношення каучуків, додаткове введення олії І-20А, колоксолу, збільшення вмісту наповнювачів і вулканізуючої групи дозволяє покращити каркасність виробів, усунути пори, скоротити термін вулканізації та провести и в термостаті, що дозволяє спростити і удешевите технологію виготовлення вакуумних трубок та профілів Таблиця Склади гумових сумішей та властивості готових виробів Найменування компонентів та показ- Відома сумішників прототип СКІ-ЗВ 85 СКС-ЗОАРКМ-15 15 Сірка 0,2 Альтакс 0,88 Гетраметилтіурамдисульфід 1,0 Сульфенамід Ц 0,87 Цинкові білила 5,0 Крейда 10 Каолін ЗО Стеарин 1 Парафін 1 Олія І-20А Колоксол Термін вулканізації, хв Каркасність Присутність пор Склади за винаходом, мас ч 1 75 25 2,8 2,5 1,4 1,1 9,0 40 60 2 2 13 25 3 50 50 3,0 2,0 1,5 0,9 8,0 50 70 2 2 16 25 4 45 55 2,9 2,2 1,1 1,1 9,0 40 ЗО 1 1 10 ЗО 55 70 погана пориста 2 60 40 3,6 2,4 1,0 0,8 8,0 45 40 1 1 12 27 25 22 35 погана задовільна хороша задовільна пориста відсутні відсутні відсутні Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 5 50 50 3,8 2,0 1,5 1,0 8,5 50 40 2 2 14 ЗО 20 хороша відсутні
