Валкова дробарка
Номер патенту: 55110
Опубліковано: 10.12.2010
Автори: Кисельов Олександр Григорович, Суков Геннадій Сергійович, Цівковський Олександр Григорович, Вольвач Олександр Євгенійович
Формула / Реферат
Валкова дробарка, що містить установлені з зазором на рамі два валки, а також допоміжний пристрій для дроблення, що складається з пластин різного розміру, закріплених на рамі за допомогою стрижня, у порядку збільшення розміру пластин до його основи з умови утворення ступінчастої бічної поверхні, яка відрізняється тим, що пластини допоміжного пристрою виконані з поглибленнями по всій горизонтальній поверхні утворених ступенів.
Текст

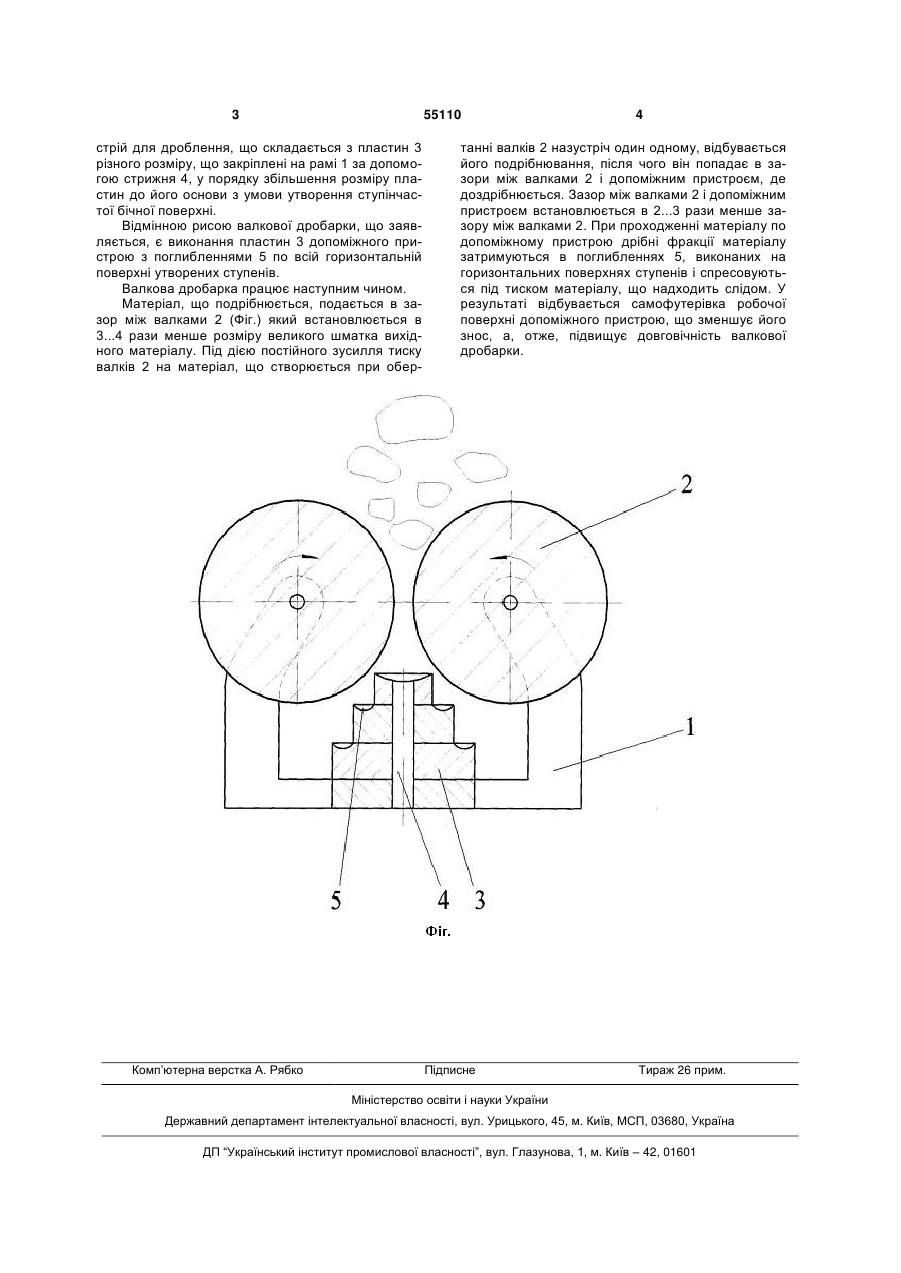

Валкова дробарка, що містить установлені з зазором на рамі два валки, а також допоміжний пристрій для дроблення, що складається з пластин різного розміру, закріплених на рамі за допомогою стрижня, у порядку збільшення розміру пластин до його основи з умови утворення ступінчастої бічної поверхні, яка відрізняється тим, що пластини допоміжного пристрою виконані з поглибленнями по всій горизонтальній поверхні утворених ступенів. (19) (21) u201005010 (22) 26.04.2010 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) СУКОВ ГЕННАДІЙ СЕРГІЙОВИЧ, КИСЕЛЬОВ ОЛЕКСАНДР ГРИГОРОВИЧ, ВОЛЬВАЧ ОЛЕКСАНДР ЄВГЕНІЙОВИЧ, ЦІВКОВСЬКИЙ ОЛЕКСАНДР ГРИГОРОВИЧ (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД" 3 55110 стрій для дроблення, що складається з пластин 3 різного розміру, що закріплені на рамі 1 за допомогою стрижня 4, у порядку збільшення розміру пластин до його основи з умови утворення ступінчастої бічної поверхні. Відмінною рисою валкової дробарки, що заявляється, є виконання пластин 3 допоміжного пристрою з поглибленнями 5 по всій горизонтальній поверхні утворених ступенів. Валкова дробарка працює наступним чином. Матеріал, що подрібнюється, подається в зазор між валками 2 (Фіг.) який встановлюється в 3...4 рази менше розміру великого шматка вихідного матеріалу. Під дією постійного зусилля тиску валків 2 на матеріал, що створюється при обер Комп’ютерна верстка А. Рябко 4 танні валків 2 назустріч один одному, відбувається його подрібнювання, після чого він попадає в зазори між валками 2 і допоміжним пристроєм, де доздрібнюється. Зазор між валками 2 і допоміжним пристроєм встановлюється в 2...3 рази менше зазору між валками 2. При проходженні матеріалу по допоміжному пристрою дрібні фракції матеріалу затримуються в поглибленнях 5, виконаних на горизонтальних поверхнях ступенів і спресовуються під тиском матеріалу, що надходить слідом. У результаті відбувається самофутерівка робочої поверхні допоміжного пристрою, що зменшує його знос, а, отже, підвищує довговічність валкової дробарки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRoll crusher
Автори англійськоюSukov Hennadii Serhiiovych, Kyseliov Oleksandr Hryhorovych, Volvach Oleksandr Yevheniiovych, Tsivkovskyi Oleksandr Hryhorovych
Назва патенту російськоюВалковая дробилка
Автори російськоюСуков Геннадий Сергеевич, Киселев Александр Григорьевич, Вольвач Александр Евгеньевич, Цивковский Александр Григорьевич
