Кінцевий перетворювач мод

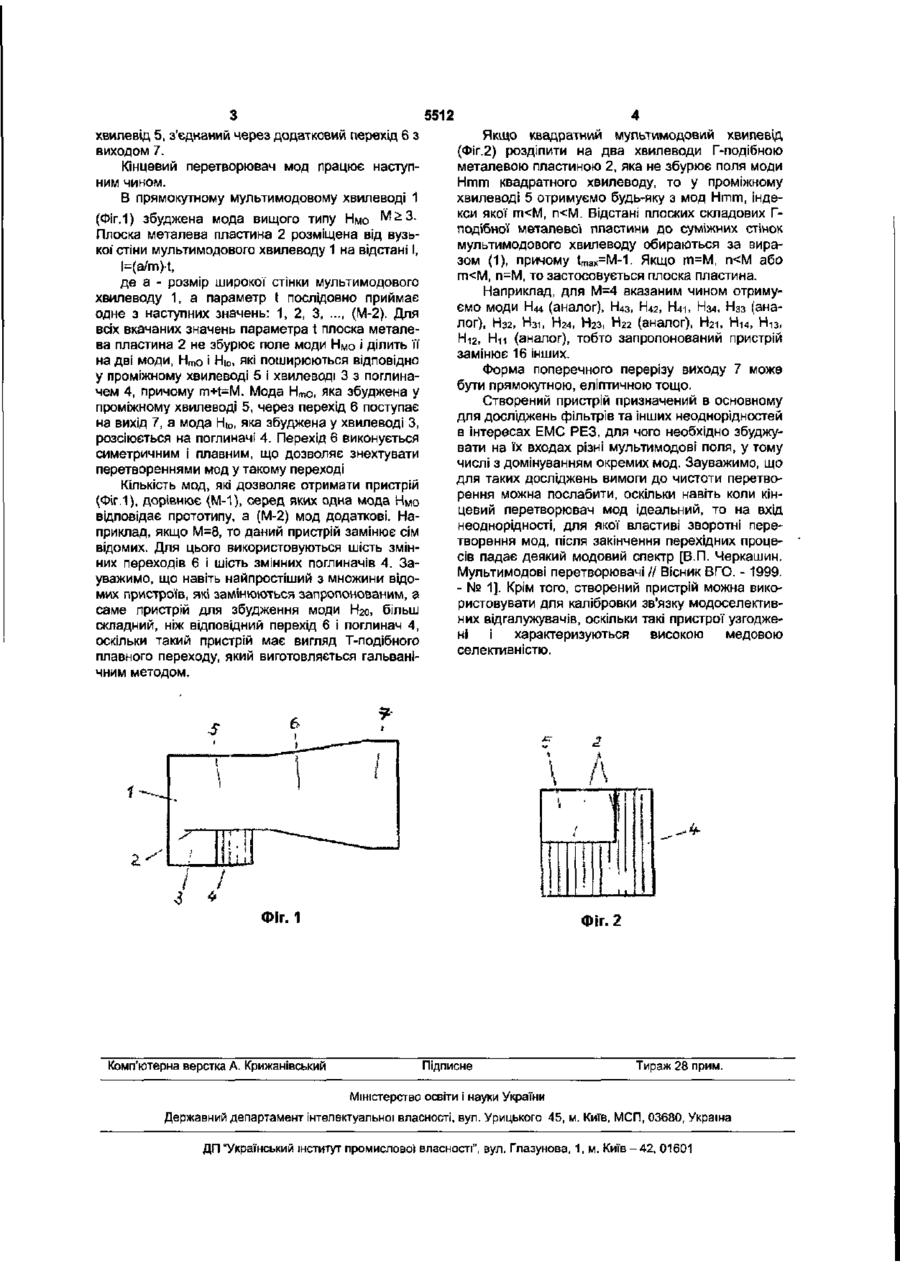

Кінцевий перетворювач мод, що містить мультимодовий хвилевід, поділений на хвилевід з поглиначем і проміжний хвилевід, з'єднаний з виходом, який відрізняється тим, що в нього введено один додатковий перехід, розміщений між проміжним хвилеводом і виходом, причому хвилевід з поглиначем, проміжний хвилевід І перехід виконані змінними. Корисна модель відноситься до радіотехніки надвисоких частот і призначений для дослідження параметрів електромагнітної сумісності радіоелектронних засобів (EMC PE3) і її забезпечення. Відомі прохідні перетворювачі мод, які містять мультимодовий хвилевід, зв'язаний через ряди отворів зі вторинними хвилеводами, ввімкненими на суматори [Гейвандов Л.Н., Молчанов А.Л., Черкашин В.П., Шулика С.Д. Методика синтеза модоселективных ответвителей для прямоугольных волноводов // Вопросы радиоэлектроники, сер. РТ. - 1971. - вып 5]. В таких перетворювачах коефіцієнт передачі потужності зі входу суматора в мультимодовий хвилевід знаходиться в межах 0,001... 0,01, тобто досить малий. Відомий також кінцевий перетворювач мод, який містить мультимодовий хвилевід, з'єднаний з одномодовим хвилеводом через кілька переходів [а.с. СРСР №234491, МПК Н01Р1/16, БИ №4, 1969]. Такий пристрій забезпечує практично повну передачу потужності з одномодового хвилеводу в мультимодовий, де збуджується мода Hmm, але тільки з певним значенням індексу т . Останнє обмежує функціональні можливості аналога. Найбільш близьким по технічній суті (прототипом) є кінцевий перетворювач мод, що містить мультимодовий хвилевід, поділений на хвилевід з поглиначем і проміжний хвилевід, з'єднаний з виходом [пат. України №51191, бюл. №11, 2002]. З'єднання проміжного хвилеводу з виходом у прототипі здійснено безпосереднім чином. Основним недоліком прототипу є обмеженість його функціональних можливостей. Дійсно, прототип (як і аналог) дозволяє збудити на виході лише одну моду, в той час як для дослідження параметрів EMC PE3 і їх елементів наприклад, фільтрів, необхідно збуджувати ряд мод. В основу корисної моделі поставлено задачу створення кінцевого перетворювача мод шляхом введення нового елемента і зміни виконання елементів, що дозволяє розширити функціональні можливості, тобто збільшити кількість мод, збуджених на виході. Для цього у кінцевому перетворювачі мод, що містить мультимодовий хвилевід, поділений на хвилевід з поглиначем і проміжний хвилевід, з'єднаний з виходом, у нього введено принаймні один додатковий перехід, розміщений між проміжним хвилеводом і виходом, причому хвилевід з поглиначем, проміжний хвилевід і перехід виконані змінними. Використання додаткових переходів і виконання вказаних елементів зміні; йми дозволяє послідовно отримати ряд мод у тому ж виході на базі однієї моди, збудженої відомим чином у мультимодовому хвилеводі. Якщо тип цієї моди Н т о чи Н т т , а металева пластина плоска, то моди вказаного ряду відрізняються значеннями одного індексу, а якщо тип цієї моди Hmm, а металева пластина Г-подібна, то моди вказаного ряду відрізняються значеннями обох індексів. На Фіг.1 показано поздовжній переріз пристрою з плоскою металевою пластиною, і на Фіг.2 поперечний переріз пристрою з Г-подібною металевою пластиною. Кінцевий перетворювач мод містить мультимодовий хвилевід 1, поділений металевою пластиною 2 на хвилевід 3 з поглиначем 4 і проміжний 5512 хвилевід 5, з'єднаний через додатковий перехід 6 з виходом 7. Кінцевий перетворювач мод працює наступним чином. В прямокутному мультимодовому хвилеводі 1 (Фіг.1) збуджена мода вищого типу Нмо М > 3 . Плоска металева пластина 2 розміщена від вузької стіни мультимодового хвилеводу 1 на відстані І, l=(a/m)t, де а - розмір широкої стінки мультимодового хвилеводу 1, а параметр t послідовно приймає одне з наступних значень: 1, 2, 3, ..., (М-2). Для всіх вкачаних значень параметра t плоска металева пластина 2 не збурює поле моди Нмо і ділить ЇЇ на дві моди, Нто І Ніо, які поширюються відповідно у проміжному хвилеводі 5 і хвилеводі 3 з поглиначем 4, причому m+t=M. Мода Н т о, яка збуджена у проміжному хвилеводі 5, через перехід 6 поступає на вихід 7, а мода Ht0> яка збуджена у хвилеводі З, розсіюється на поглиначі 4. Перехід 6 виконується симетричним і плавним, що дозволяє знехтувати перетвореннями мод у такому переході Кількість мод, які дозволяє отримати пристрій (ФІг.1), дорівнює (М-1), серед яких одна мода Нмо відповідає прототипу, а (М-2) мод додаткові. Наприклад, якщо М=8, то даний пристрій замінює сім відомих. Для цього використовуються шість змінних переходів 6 і шість змінних поглиначів 4. Зауважимо, що навіть найпростіший з множини відомих пристроїв, які замінюються запропонованим, а саме пристрій для збудження моди Нго, більш складний, ніж відповідний перехід 6 і поглинач 4, оскільки такий пристрій має вигляд Т-подібного плавного переходу, який виготовляється гальванічним методом. Якщо квадратний мупьтимодовий хвилевід (Фіг.2) розділити на два хвилеводи Г-подібною металевою пластиною 2, яка не збурює поля моди Hmm квадратного хвилеводу, то у проміжному хвилеводі 5 отримуємо будь-яку з мод Hmm, індекси якої т < М , п
