H01P 1/16 — для вибору типу хвилі, наприклад придушення або збудження; для перетворення типу хвилі

Номер патенту: 96174

Опубліковано: 26.01.2015

Автори: Овсяннікова Тетяна Миколаївна, Сальнікова Ольга Федорівна, Комаров Володимир Олександрович, Осипенко Іван Володимирович, Ковальський Артем Олександрович, Перов Денис Олександрович, Куровська Тетяна Юріївна, Забара Олександр Олександрович, Арцев Валерій Петрович, Бугера Михайло Григорович, Сендецький Микола Миколайович

МПК: G10K 15/00, H01P 1/16, G10K 9/00, H01P 1/163 ...

Мітки: акустична, система

Формула / Реферат:

1. Акустична система, що містить безпосередньо радіоприймач та дифузорний гучномовець, при цьому дифузорний гучномовець виконано з'єднаним з відповідною системою радіоприймача за допомогою електричного ланцюга, яка відрізняється тим, що вона додатково містить корпус та резонансні труби, об'єднані в блок чи у блоки, при цьому в одній із стінок корпуса виконано отвір, дифузорний гучномовець виконано розташованим напроти згаданого отвору, а...

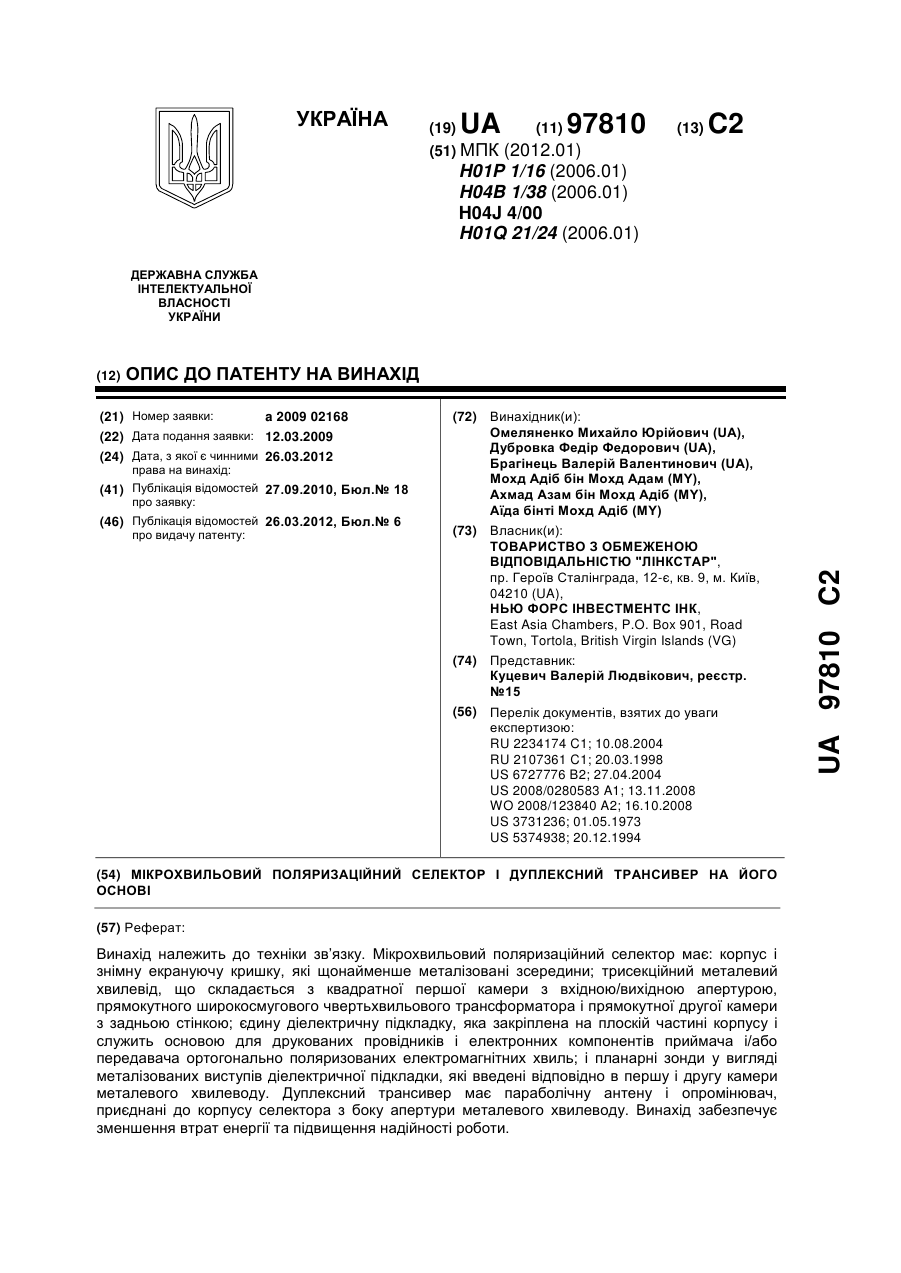

Номер патенту: 97810

Опубліковано: 26.03.2012

Автори: Мохд Адіб бін Мохд Адам, Дубровка Федір Федорович, Брагінець Валерій Валентинович, Аїда бінті Мохд Адіб, Ахмад Азам бін Мохд Адіб, Омеляненко Михайло Юрійович

МПК: H01P 1/16, H01Q 21/24, H04B 1/38 ...

Мітки: поляризаційний, дуплексний, селектор, основі, трансивер, мікрохвильовий

Формула / Реферат:

1. Мікрохвильовий поляризаційний селектор, що має:щонайменше металізований зсередини корпус (1) і знімну щонайменше також металізовану зсередини екрануючу кришку (2);розміщений в поглибленнях корпусу (1) і кришки (2) трисекційний металевий хвилевід, що складається з квадратної в поперечному перетині першої камери (3) з вхідною/вихідною апертурою, прямокутного широкосмугового чвертьхвильового трансформатора (4) і прямокутної в...

Номер патенту: 93734

Опубліковано: 10.03.2011

Автори: Дубровка Федір Федорович, Василенко Дмитро Олексійович

МПК: H01P 1/16

Мітки: ортомодовий, хвилеводі, перетворювач, коаксіальному

Формула / Реферат:

Ортомодовий перетворювач, у якого вісь вхідного хвилеводу і осі двох вихідних прямокутних хвилеводів є взаємно перпендикулярними, вихідні прямокутні хвилеводи зсунуті уздовж осі вхідного хвилеводу, у вхідному хвилеводі в площинах, що проходять через його вісь і є перпендикулярними осям вихідних прямокутних хвилеводів, розміщено дві взаємно перпендикулярні короткозамикаючі пластини, причому перша пластина розміщена між першим і другим...

Номер патенту: 43633

Опубліковано: 25.08.2009

Автори: Василенко Дмитро Олексійович, Дубровка Федір Федорович

МПК: H01P 1/16

Мітки: перетворювач, хвилеводі, коаксіальному, ортомодовий

Формула / Реферат:

Ортомодовий перетворювач, вісь вхідного хвилеводу якого і осі двох вихідних прямокутних хвилеводів є взаємно перпендикулярними, вихідні прямокутні хвилеводи зсунуті уздовж осі вхідного хвилеводу, у вхідному хвилеводі в площинах, що проходять через його вісь і є перпендикулярними осям вихідних прямокутних хвилеводів, розміщено дві взаємно перпендикулярні короткозамикаючі пластини, причому перша пластина розміщена між першим і другим вихідними...

Номер патенту: 73580

Опубліковано: 15.08.2005

Автори: Саламатін Віктор Васильович, Бердишев Сергій Миколайович, Афонін Ігор Леонідович, Лукьянчук Олександр Григорійович

МПК: H01P 5/10, H01P 1/16, G01R 27/00 ...

Мітки: смужкового, кругової, спосіб, побудови, хвилеводу, металодіелектричного, поляризації, основі, відгалужувача

Формула / Реферат:

Спосіб формування відгалужувача кругової поляризації на основі смужкового металодіелектричного хвилеводу (СМДХ), при якому утворюють хрестоподібний отвір зв'язку,  прорізанням в металевій підкладці смужкового металодіелектричного хвилеводу, і розташовують на СМДХ торцем відрізок круглого хвилеводу, який відрізняється тим, що щілини виконують різної довжини і геометричні параметри щілин визначають з виразу:

Номер патенту: 5512

Опубліковано: 15.03.2005

Автори: Черкашин Віктор Петрович, Прохорова Наталія Валеріївна, Козак Андрій Андрійович, Драбаніч Анна Вікторівна

МПК: H01P 1/16

Мітки: мод, кінцевий, перетворювач

Формула / Реферат:

Кінцевий перетворювач мод, що містить мультимодовий хвилевід, поділений на хвилевід з поглиначем і проміжний хвилевід, з'єднаний з виходом, який відрізняється тим, що в нього введено один додатковий перехід, розміщений між проміжним хвилеводом і виходом, причому хвилевід з поглиначем, проміжний хвилевід і перехід виконані змінними.

Номер патенту: 3496

Опубліковано: 15.11.2004

Автори: Сотніков Олександр Михайлович, Судаков Олександр Геннадійович, Новіков Валерій Євгенович, Карпенко Володимир Іванович

МПК: H01Q 17/00, H01P 1/16

Мітки: відбиття, пристрій, зменшення, радіохвиль, інтенсивності

Формула / Реферат:

Пристрій для зменшення інтенсивності відбиття радіохвиль, що включає камеру, на зовнішню поверхню якої нанесений шар з α-радіоактивної речовини, вкраплення якої мають різні розміри та розташовані хаотично, який відрізняється тим, що в пристрій додатково введений зовнішній шар з напівпровідникової речовини.

Номер патенту: 3485

Опубліковано: 15.11.2004

Автори: Судаков Олександр Геннадійович, Сотніков Олександр Михайлович

МПК: H01Q 17/00, H01P 1/16

Мітки: радіохвиль, інтенсивності, відбиття, пристрій, зменшення

Формула / Реферат:

Пристрій для зменшення інтенсивності відбиття радіохвиль, що включає камеру, на зовнішню поверхню якої нанесена плівка з діелектрика, який відрізняється тим, що в пристрій додатково введені вкраплення з α-радіоактивної речовини, розміщені між поверхнею камери та плівкою з діелектрика, які мають різні розміри та розташовані хаотично.

Номер патенту: 62296

Опубліковано: 15.12.2003

Автор: Никифорук Богдан Васильович

МПК: G10K 11/00, G10H 5/00, G10H 1/00 ...

Мітки: стереофонічна, магнітола

Формула / Реферат:

1. Стереофонічна магнітола, яка містить безпосередньо магнітолу з розміщеними в її корпусі радіо- та магнітофонними системами і дифузорні акустичні гучномовці, закріплені у дифузоротримачах, при цьому кожний з зазначених дифузорних акустичних гучномовців виконано з'єднаним з зазначеними радіо- та магнітофонними системами магнітоли за допомогою електричного ланцюга через блок керування, яка відрізняється тим, що вона додатково містить корпус,...

Номер патенту: 56478

Опубліковано: 15.05.2003

Автор: Никифорук Богдан Васильович

МПК: G10K 11/00, G10K 15/02, G10H 1/04 ...

Мітки: система, акустична

Формула / Реферат:

1. Акустична система, що містить безпосередньо радіоприймач та дифузорний гучномовець, при цьому дифузорний гучномовець виконано з'єднаним з відповідною системою радіоприймача за допомогою електричного кола, яка відрізняється тим, що вона додатково містить корпус та резонансні труби, об'єднані в блок чи у блоки, при цьому в одній із стінок корпусу виконано отвір, дифузорний гучномовець виконано розташованим напроти згаданого отвору, а...

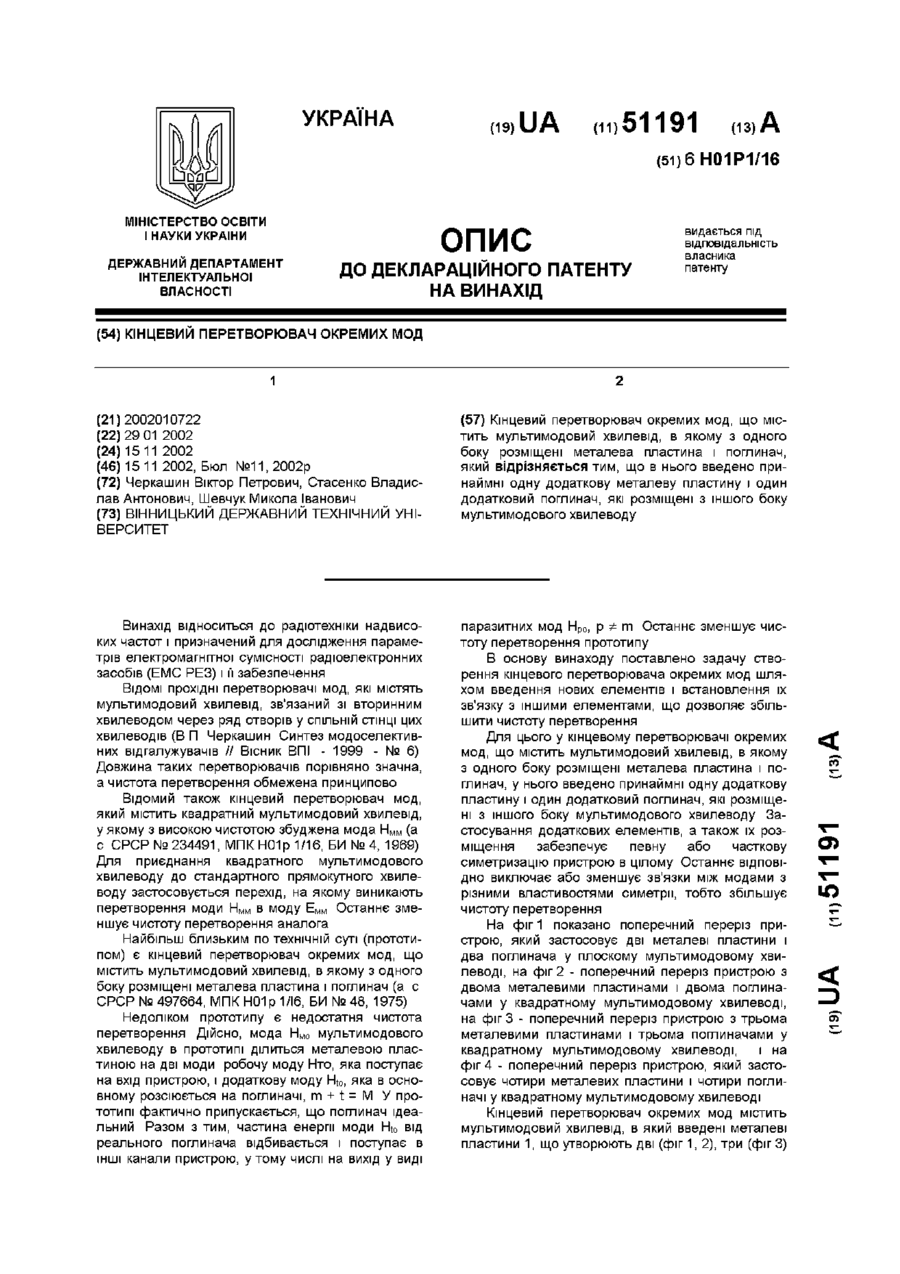

Номер патенту: 51191

Опубліковано: 15.11.2002

Автори: Шевчук Микола Іванович, Черкашин Віктор Петрович, Стасенко Владислав Антонович

МПК: H01P 1/16

Мітки: перетворювач, мод, окремих, кінцевий

Формула / Реферат:

Кінцевий перетворювач окремих мод, що містить мультимодовий хвилевід, в якому з одного боку розміщені металева пластина і поглинач, який відрізняється тим, що в нього введено принаймні одну додаткову металеву пластину і один додатковий поглинач, які розміщені з іншого боку мультимодового хвилеводу.

Номер патенту: 43701

Опубліковано: 17.12.2001

Автор: Никифорук Богдан Васильович

МПК: G10K 11/00, G10H 1/04, G09B 23/14 ...

Мітки: система, акустична

Формула / Реферат:

1. Акустична система, що містить корпус з розміщеними в ньому акустичним динаміком і елементами зв'язку з блоком керування, при цьому акустичний динамік виконаний поверненим своїм розтрубом убік, протилежний внутрішній порожнини згаданого корпуса, яка відрізняється тим, що вона додатково містить резонансні труби, об'єднані в блок чи у блоки, і встановлені на корпусі перпендикулярно згаданому корпусу чи під кутом до нього, при цьому згадані...

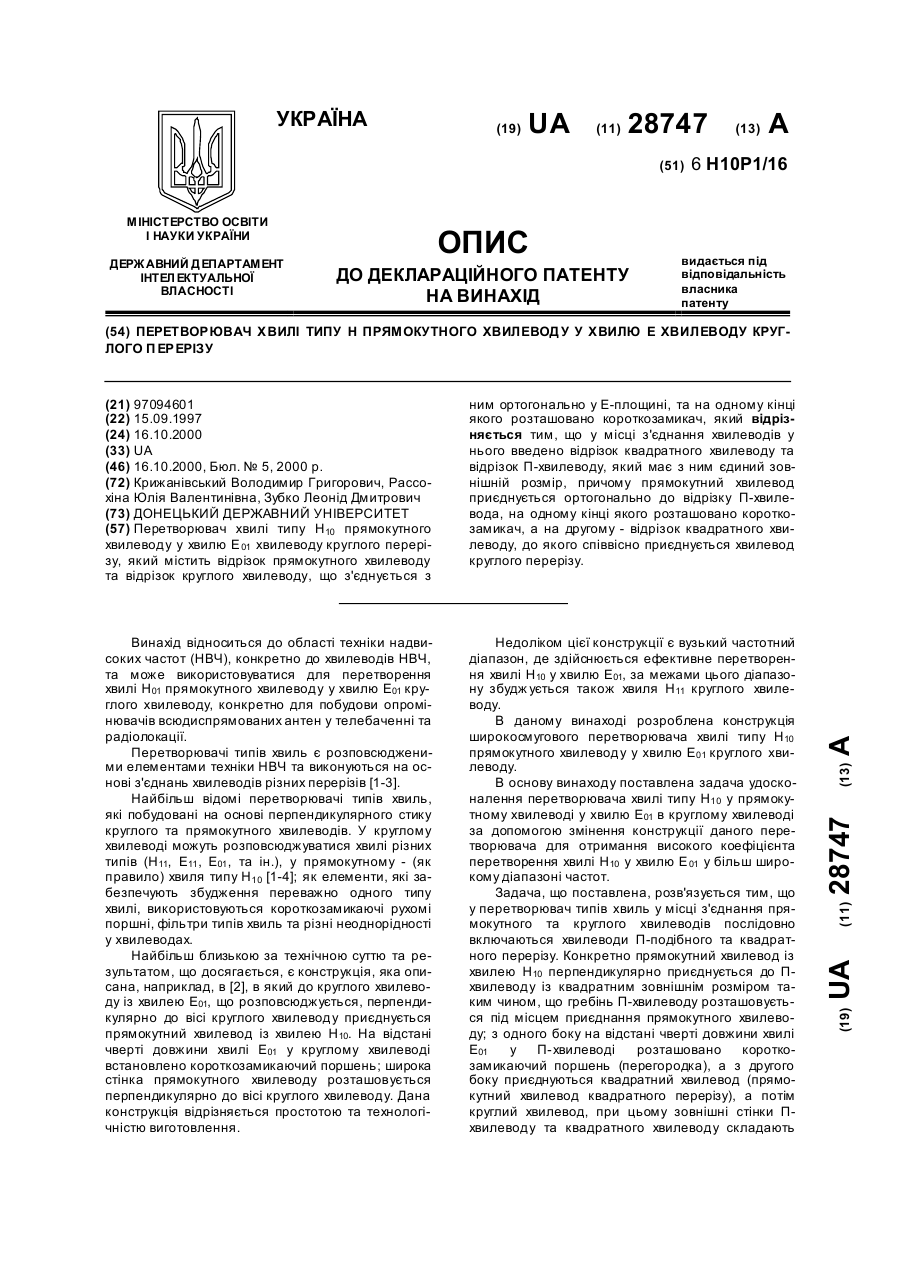

Номер патенту: 28747

Опубліковано: 16.10.2000

Автори: Крижанівський Володимир Григорович, Зубко Леонід Дмитрович, Рассохіна Юлія Валентинівна

МПК: H01P 1/16

Мітки: хвилі, хвилеводу, перетворювач, хвилю, прямокутного, перерізу, типу, круглого

Формула / Реферат:

Перетворювач хвилі типу Н10 прямокутного хвилеводу у хвилю Е01 хвилеводу круглого перерізу, який містить відрізок прямокутного хвилеводу та відрізок круглого хвилеводу, що з'єднується з ним ортогонально у Е-площині, та на одному кінці якого розташовано короткозамикач, який відрізняється тим, що у місці з'єднання хвилеводів у нього введено відрізок квадратного хвилеводу та відрізок П-хвилеводу, який має з ним єдиний зовнішній розмір, причому...
