Кабельна муфта
Формула / Реферат
Кабельна муфта, що містить пластмасовий корпус у вигляді порожнистого циліндра і ізоляційне покриття, яка відрізняється тим, що на кінцях корпусу виконані поздовжні прорізи з утворенням пелюсток, ізоляційне покриття виконано у вигляді термоусадкової трубки з клейким шаром на внутрішній поверхні, при цьому кінці термоусадкової трубки виступають за торці корпусу.
Текст

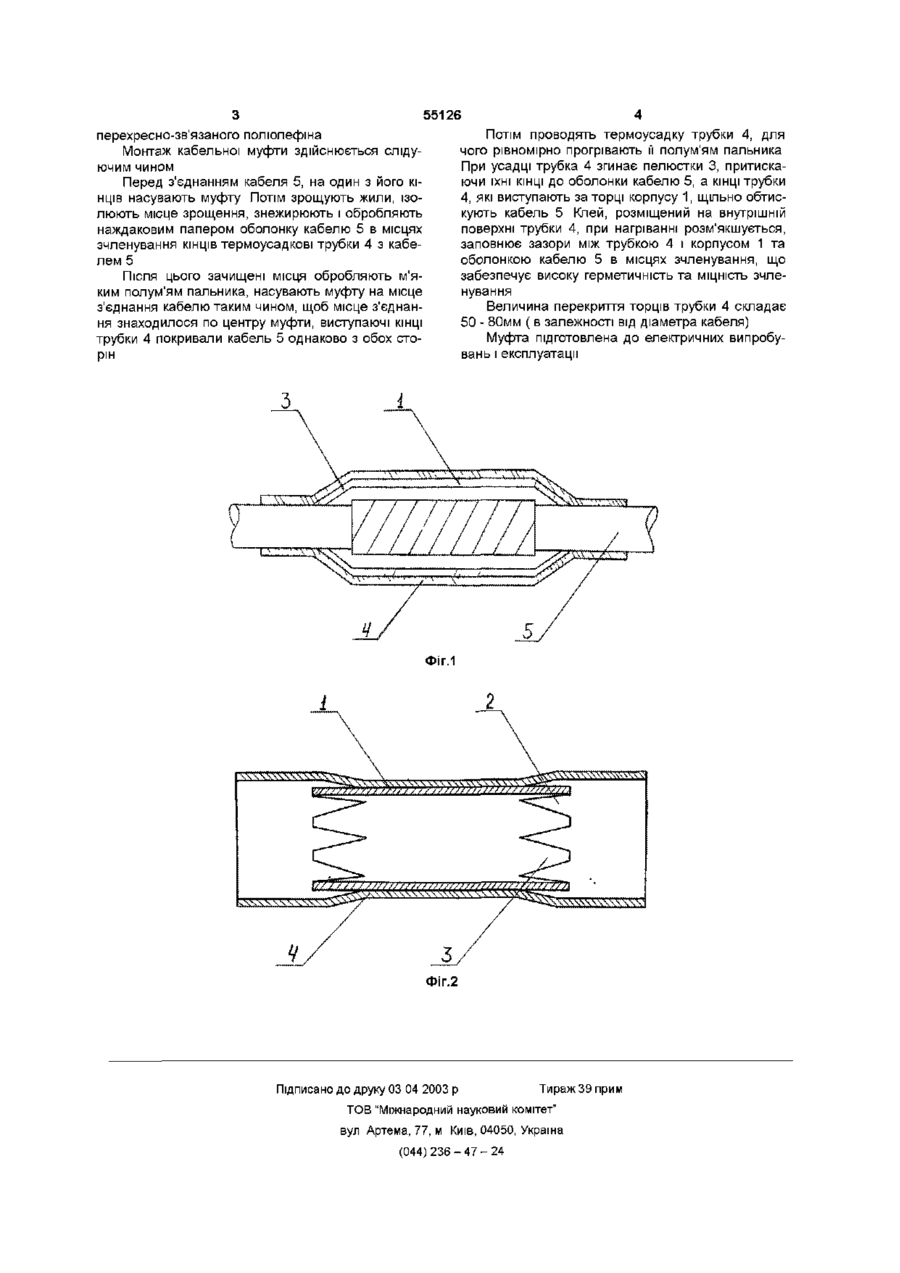

(О ю ю 55126 перехресно-зв'язаного поліолефіна Монтаж кабельної муфти здійснюється слідуючим чином Перед з'єднанням кабеля 5, на один з його КІНЦІВ насувають муфту Потім зрощують жили, ізолюють місце зрощення, знежирюють і обробляють наждаковим папером оболонку кабелю 5 в місцях зчленування КІНЦІВ термоусадкові трубки 4 з кабелем 5 Після ЦЬОГО зачищені місця обробляють м'яким полум'ям пальника, насувають муфту на місце з'єднання кабелю таким чином, щоб місце з'єднання знаходилося по центру муфти, виступаючі КІНЦІ трубки 4 покривали кабель 5 однаково з обох сторін Потім проводять термоусадку трубки 4, для чого рівномірно прогрівають її полум'ям пальника При усадці трубка 4 згинає пелюстки 3, притискаючи їхні КІНЦІ до оболонки кабелю 5, а КІНЦІ трубки 4, які виступають за торці корпусу 1, щільно обтискують кабель 5 Клей, розміщений на внутрішній поверхні трубки 4, при нагріванні розм'якшується, заповнює зазори між трубкою 4 і корпусом 1 та оболонкою кабелю 5 в місцях зчленування, що забезпечує високу герметичність та МІЦНІСТЬ зчленування Величина перекриття торців трубки 4 складає 50 - 80мм ( в залежності від діаметра кабеля) Муфта підготовлена до електричних випробувань і експлуатації З ФІГ.1 \\\\\\\\\\\\ЧУ\\\' Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюCable coupling sleeve
Автори англійськоюBondarenko Kostiantyn Heorhiiovych
Назва патенту російськоюКабельная муфта
Автори російськоюБондаренко Константин Георгиевич
МПК / Мітки
МПК: H02G 15/18
