Пристрій для поступового позбавлення від нікотинової залежності “альтернатива”

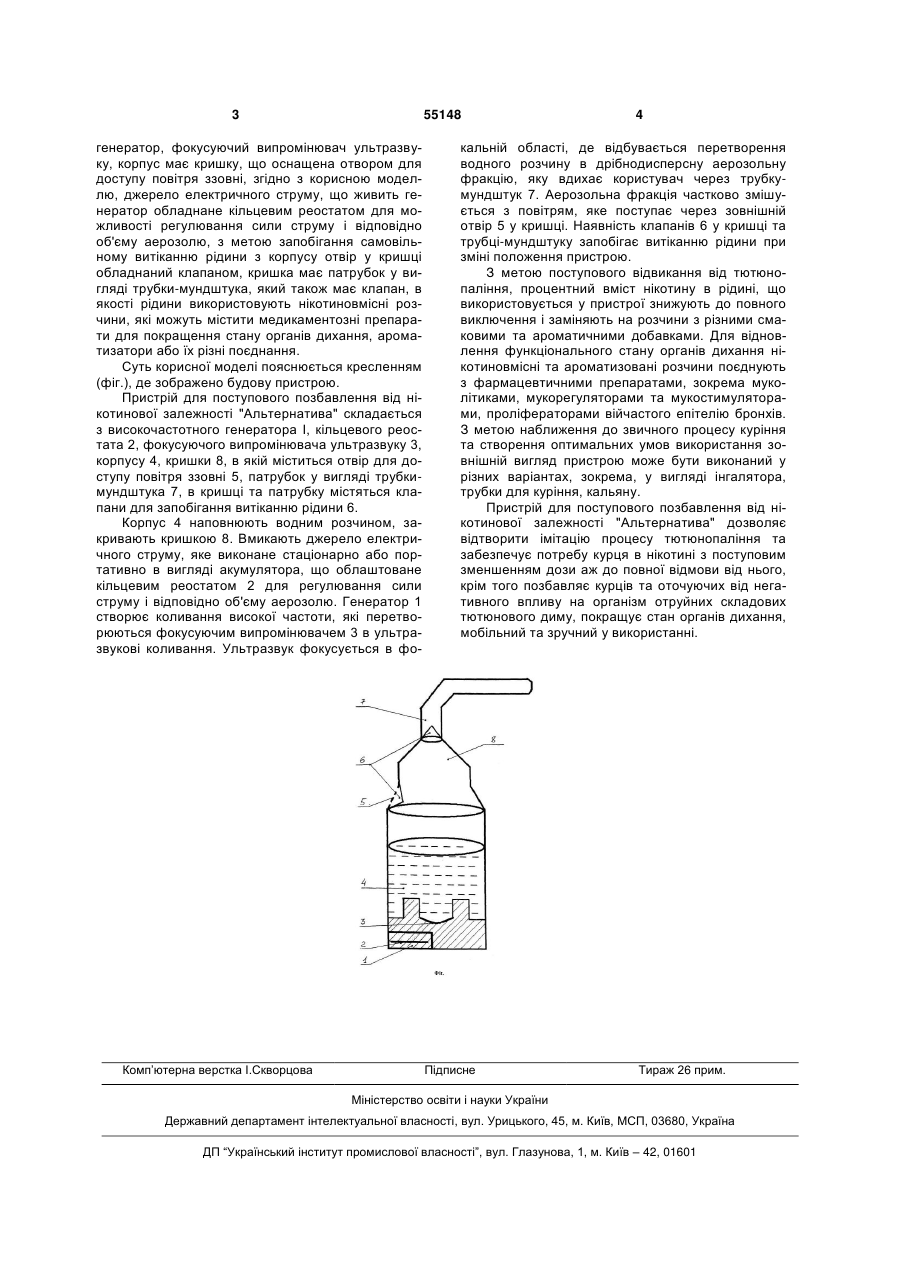

Пристрій для поступового позбавлення від нікотинової залежності, що складається з корпусу, в якому кріпиться високочастотний генератор та фокусуючий випромінювач ультразвуку, корпус має кришку, що оснащена отвором для доступу повітря ззовні, який відрізняється тим, що дже 3 55148 генератор, фокусуючий випромінювач ультразвуку, корпус має кришку, що оснащена отвором для доступу повітря ззовні, згідно з корисною моделлю, джерело електричного струму, що живить генератор обладнане кільцевим реостатом для можливості регулювання сили струму і відповідно об'єму аерозолю, з метою запобігання самовільному витіканню рідини з корпусу отвір у кришці обладнаний клапаном, кришка має патрубок у вигляді трубки-мундштука, який також має клапан, в якості рідини використовують нікотиновмісні розчини, які можуть містити медикаментозні препарати для покращення стану органів дихання, ароматизатори або їх різні поєднання. Суть корисної моделі пояснюється кресленням (фіг.), де зображено будову пристрою. Пристрій для поступового позбавлення від нікотинової залежності "Альтернатива" складається з високочастотного генератора І, кільцевого реостата 2, фокусуючого випромінювача ультразвуку 3, корпусу 4, кришки 8, в якій міститься отвір для доступу повітря ззовні 5, патрубок у вигляді трубкимундштука 7, в кришці та патрубку містяться клапани для запобігання витіканню рідини 6. Корпус 4 наповнюють водним розчином, закривають кришкою 8. Вмикають джерело електричного струму, яке виконане стаціонарно або портативно в вигляді акумулятора, що облаштоване кільцевим реостатом 2 для регулювання сили струму і відповідно об'єму аерозолю. Генератор 1 створює коливання високої частоти, які перетворюються фокусуючим випромінювачем 3 в ультразвукові коливання. Ультразвук фокусується в фо Комп’ютерна верстка І.Скворцова 4 кальній області, де відбувається перетворення водного розчину в дрібнодисперсну аерозольну фракцію, яку вдихає користувач через трубкумундштук 7. Аерозольна фракція частково змішується з повітрям, яке поступає через зовнішній отвір 5 у кришці. Наявність клапанів 6 у кришці та трубці-мундштуку запобігає витіканню рідини при зміні положення пристрою. З метою поступового відвикання від тютюнопаління, процентний вміст нікотину в рідині, що використовується у пристрої знижують до повного виключення і заміняють на розчини з різними смаковими та ароматичними добавками. Для відновлення функціонального стану органів дихання нікотиновмісні та ароматизовані розчини поєднують з фармацевтичними препаратами, зокрема муколітиками, мукорегуляторами та мукостимуляторами, проліфераторами війчастого епітелію бронхів. З метою наближення до звичного процесу куріння та створення оптимальних умов використання зовнішній вигляд пристрою може бути виконаний у різних варіантах, зокрема, у вигляді інгалятора, трубки для куріння, кальяну. Пристрій для поступового позбавлення від нікотинової залежності "Альтернатива" дозволяє відтворити імітацію процесу тютюнопаління та забезпечує потребу курця в нікотині з поступовим зменшенням дози аж до повної відмови від нього, крім того позбавляє курців та оточуючих від негативного впливу на організм отруйних складових тютюнового диму, покращує стан органів дихання, мобільний та зручний у використанні. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
