Форма для виробництва виробів з армованих бетонних сумішей

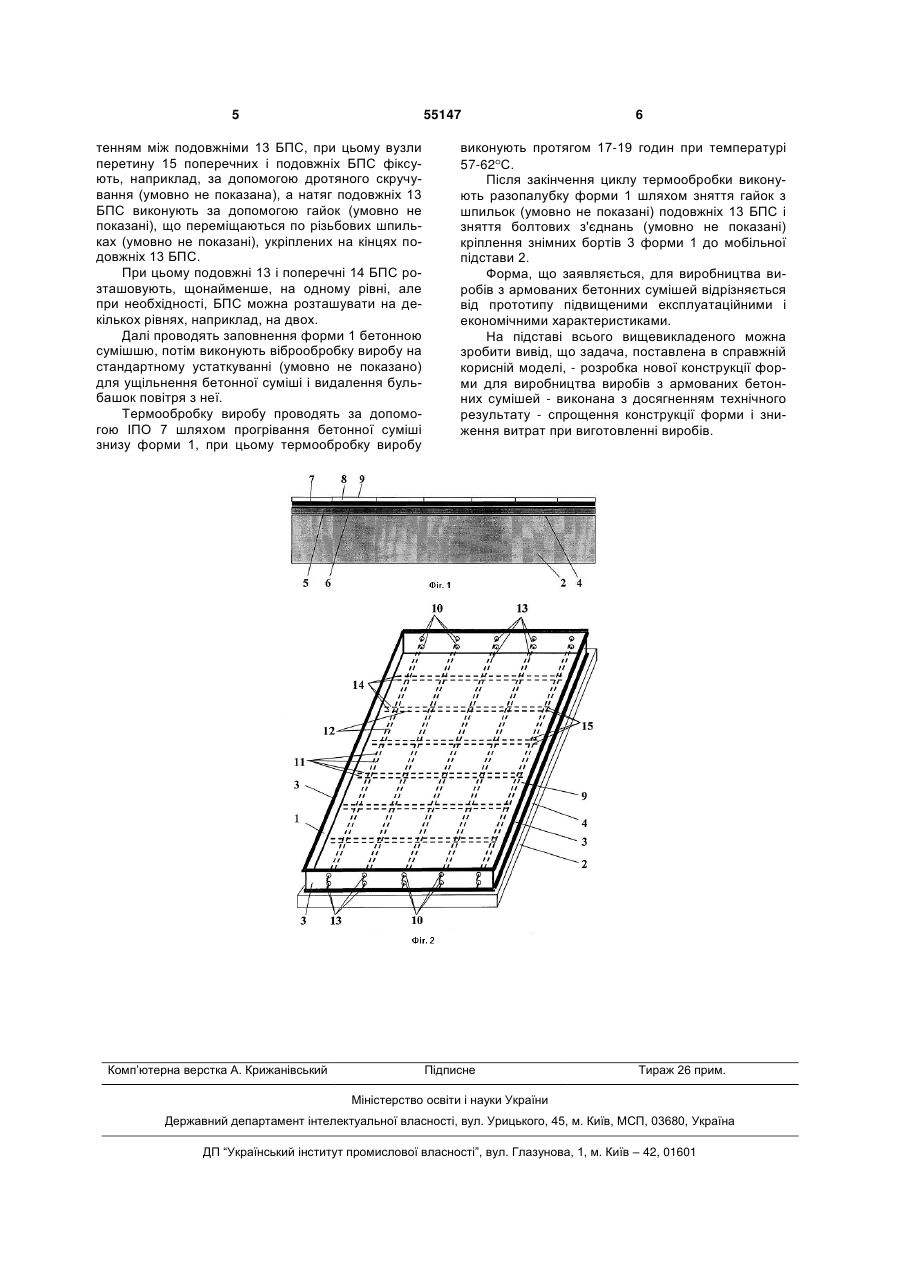

1. Форма для виробництва виробів з армованих бетонних сумішей, що містить мобільну основу і борти форми, яка відрізняється тим, що борти форми виконані знімними з можливістю кріплення до мобільної основи, при цьому на робочій поверхні мобільної основи закріплений шар теплоізоля 3 цьому на робочій поверхні мобільної основи закріплений шар теплоізоляції із зовнішньою тепловідбивною поверхнею, на якій закріплені інфрачервоні плівкові обігрівачі (ІПО), зверху яких розташовані металеві листи з рифленням верхньої поверхні, а в коротких бортах форми виконані отвори для натягнення арматури, крім того, отвори для натягнення арматури в коротких бортах форми виконані, щонайменше, в один ряд по висоті, а кріплення знімних бортів форми до мобільної основи виконане за допомогою болтових з'єднань. Суттєвими ознаками пристрою, що заявляється, співпадаючими з прототипом, є наступні ознаки: - мобільна основа; - борти форми. Відмітними від прототипу суттєвими ознаками пристрою, що заявляється, є наступні ознаки: - борти форми виконані знімними з можливістю кріплення до мобільної основи; - на робочій поверхні мобільної основи закріплений шар теплоізоляції із зовнішньою тепловідбивною поверхнею; - на зовнішній поверхні теплоізоляційного шару закріплені інфрачервоні плівкові обігрівачі (ІПО); - зверху ІПО розташовані металеві листи з рифленням верхньої поверхні; - у коротких бортах форми виконані отвори для натягнення арматури. Приватними відмітними від прототипу суттєвими ознаками пристрою, що заявляється, є наступні ознаки: - отвори для натягнення арматури в коротких бортах форми виконані, щонайменше, в один ряд по висоті; - кріплення знімних бортів форми до мобільної підстави виконане за допомогою болтових з'єднань Між суттєвими ознаками корисної моделі, що заявляється, і технічним результатом, який досягається, існує наступний причинно-наслідковий зв'язок. Дійсно, досягнення указаного технічного результату - спрощення конструкції форми і зниження витрат при виготовленні виробів - можливо тільки при здійсненні всіх ознак, вказаних у формулі корисної моделі. Наприклад, конструкція форми передбачає використання в даному технологічному процесі базальтопластикових стрижнів, що дозволяє виключити високі навантаження, що вигинають, на борти форми і виконати борти форми знімними, тим самим забезпечити простоту і зручність в роботі при збірці і разопалубці форми. Використання інфрачервоних плівкових обігрівачів дозволяє просто і з мінімальними витратами здійснити прогрівання бетонних виробів у формі, при цьому нагрів бетонної суміші відбувається найраціональнішим і економнішим способом - знизу вгору, що дозволяє гарантовано прогріти весь об'єм виробу, що виготовляється, оскільки весь інфрачервоний тепловий потік, що випромінюється плівковими обігрівачами проходить знизу форми 55147 4 через весь об'єм бетонної суміші і виходить зверху виробу, що виготовляється. Разопалубка форми в пристрої, що заявляється, є не трудомісткою, швидкою і простій технологічною операцією, що не вимагає використання спеціальних механізмів. Використання металевих листів з рифленням верхньої поверхні дозволяє отримати фактурну зовнішню поверхню виробу, що виготовляється. Проведений заявником аналіз рівня техніки, який включає пошук за патентними і науковотехнічними джерелами інформації, з виявленням джерел, що містять інформацію про аналоги технічного рішення, що заявляється, дозволяє встановити, що заявником не виявлені аналоги, які характеризуються всією сукупністю ознак, ідентичною всім суттєвим ознакам пристрою, що заявляється, вказаних у формулі корисної моделі. Тому можна стверджувати, що корисна модель відповідає умові патентоспроможності по критерію «новизна». Крім того, корисна модель промислово застосовна, тому що технічне рішення, що заявляється, можна використовувати при розробці технології і виготовленні різних виробів з армованих бетонних сумішей. Можливість здійснення корисної моделі, що заявляється, підтверджується нижче приведеним описом її практичної реалізації і ілюструється кресленнями. На Фіг.1 показаний фрагмент поперечного розрізу форми на Фіг.2, на Фіг.2 зображена форма, вигляд зверху, зі встановленою арматурою, яка показана пунктирними лініями. Форма 1, що заявляється, для виробництва виробів з армованих бетонних сумішей включає мобільну підставу 2 і борти 3. Борти форми 3 виконані знімними з можливістю кріплення до мобільної підстави 2. Кріплення знімних бортів форми до мобільної підстави виконане за допомогою болтових з'єднань (умовно не показані). На робочій поверхні 4 мобільних підстави 2 закріплений шар теплоізоляції 5 із зовнішньою тепловідбивною поверхнею 6, на якій закріплені інфрачервоні плівкові обігрівачі 7 (ІПО). Зверху ІПО 7 розташовані металеві листи 8 з рифленням верхньої поверхні 9. У коротких бортах 3 форми 1 виконані отвори 10 для натягнення арматури, які виконані, щонайменше, в один ряд по висоті. Технологія виготовлення виробів за допомогою форми, що заявляється, полягає у виконанні наступних операцій. Спочатку готують форму 1 шляхом кріплення знімних бортів 2 форми 1 на мобільній підставі 3 за допомогою болтових з'єднань (умовно не показані). Потім виконують установку арматури, причому як арматура використовують базальтопластикові стрижні 11 (БПС), які розташовують вздовж і поперек форми з утворенням сітки 12, при цьому подовжні 13 БПС кріплять в отворах 10 протилежних бортів 3 форми 1 з натягом, а поперечні 14 БПС розташовують вільно, без натягнення, з перепле 5 55147 тенням між подовжніми 13 БПС, при цьому вузли перетину 15 поперечних і подовжніх БПС фіксують, наприклад, за допомогою дротяного скручування (умовно не показана), а натяг подовжніх 13 БПС виконують за допомогою гайок (умовно не показані), що переміщаються по різьбових шпильках (умовно не показані), укріплених на кінцях подовжніх 13 БПС. При цьому подовжні 13 і поперечні 14 БПС розташовують, щонайменше, на одному рівні, але при необхідності, БПС можна розташувати на декількох рівнях, наприклад, на двох. Далі проводять заповнення форми 1 бетонною сумішшю, потім виконують віброобробку виробу на стандартному устаткуванні (умовно не показано) для ущільнення бетонної суміші і видалення бульбашок повітря з неї. Термообробку виробу проводять за допомогою ІПО 7 шляхом прогрівання бетонної суміші знизу форми 1, при цьому термообробку виробу Комп’ютерна верстка А. Крижанівський 6 виконують протягом 17-19 годин при температурі 57-62 С. Після закінчення циклу термообробки виконують разопалубку форми 1 шляхом зняття гайок з шпильок (умовно не показані) подовжніх 13 БПС і зняття болтових з'єднань (умовно не показані) кріплення знімних бортів 3 форми 1 до мобільної підстави 2. Форма, що заявляється, для виробництва виробів з армованих бетонних сумішей відрізняється від прототипу підвищеними експлуатаційними і економічними характеристиками. На підставі всього вищевикладеного можна зробити вивід, що задача, поставлена в справжній корисній моделі, - розробка нової конструкції форми для виробництва виробів з армованих бетонних сумішей - виконана з досягненням технічного результату - спрощення конструкції форми і зниження витрат при виготовленні виробів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
