Пристрій для обігрівання молодняку тварин

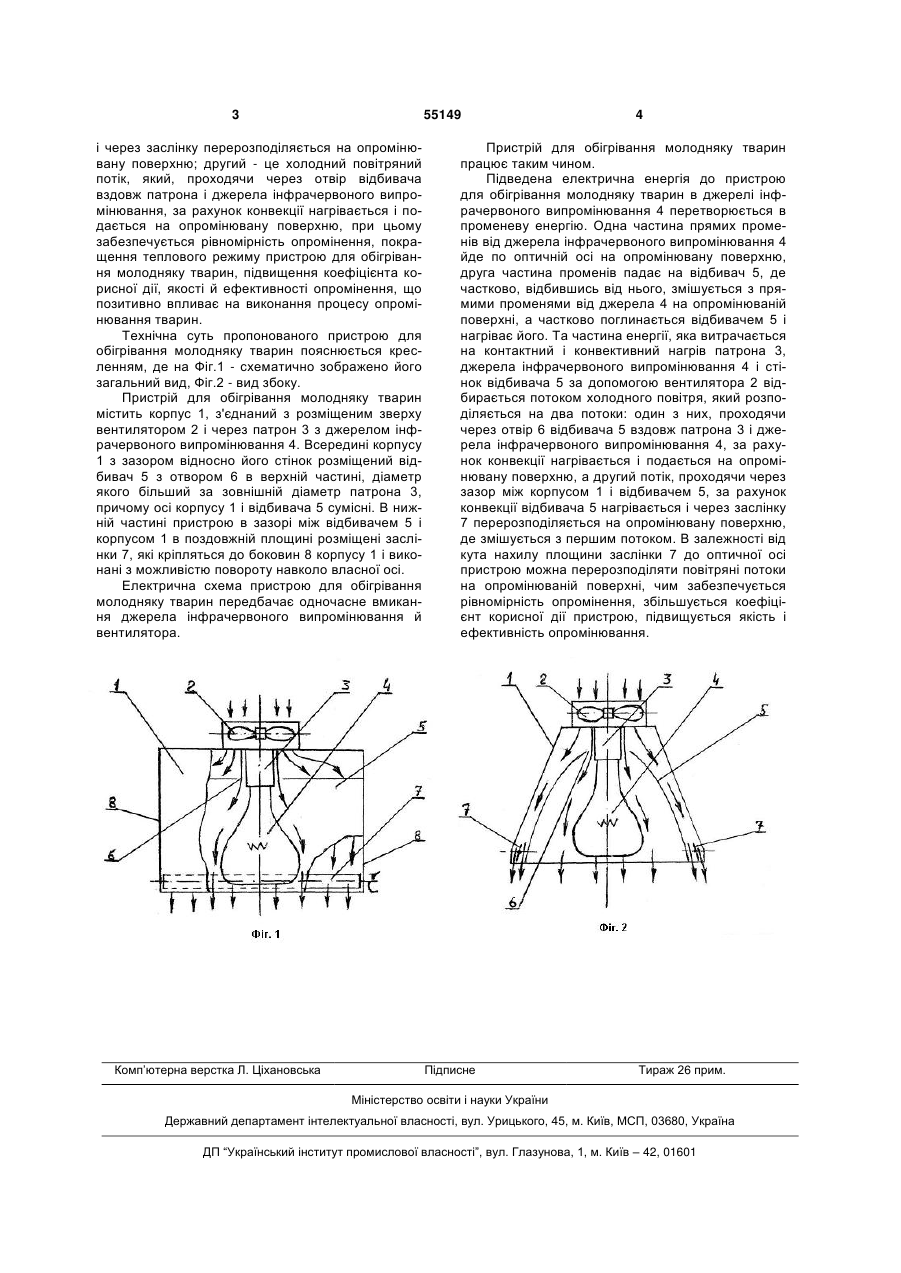

Пристрій для обігрівання молодняку тварин, що містить корпус, відбивач з отвором у верхній частині, встановлений з зазором відносно корпусу, джерело інфрачервоного випромінювання і вентилятор, який відрізняється тим, що в нижній частині пристрою для обігрівання молодняку в зазорі між корпусом і відбивачем в поздовжній площині розміщені заслінки, виконані з можливістю обертання навколо власної осі. (19) (21) u201005416 (22) 05.05.2010 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) БРАТІШКО ВЯЧЕСЛАВ ВЯЧЕСЛАВОВИЧ, КОВАЛЬОВ ІВАН ІВАНОВИЧ, ЛИХОДІД ВІКТОР ВІКТОРОВИЧ (73) ІНСТИТУТ МЕХАНІЗАЦІЇ ТВАРИННИЦТВА УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК 3 55149 і через заслінку перерозподіляється на опромінювану поверхню; другий - це холодний повітряний потік, який, проходячи через отвір відбивача вздовж патрона і джерела інфрачервоного випромінювання, за рахунок конвекції нагрівається і подається на опромінювану поверхню, при цьому забезпечується рівномірність опромінення, покращення теплового режиму пристрою для обігрівання молодняку тварин, підвищення коефіцієнта корисної дії, якості й ефективності опромінення, що позитивно впливає на виконання процесу опромінювання тварин. Технічна суть пропонованого пристрою для обігрівання молодняку тварин пояснюється кресленням, де на Фіг.1 - схематично зображено його загальний вид, Фіг.2 - вид збоку. Пристрій для обігрівання молодняку тварин містить корпус 1, з'єднаний з розміщеним зверху вентилятором 2 і через патрон 3 з джерелом інфрачервоного випромінювання 4. Всередині корпусу 1 з зазором відносно його стінок розміщений відбивач 5 з отвором 6 в верхній частині, діаметр якого більший за зовнішній діаметр патрона 3, причому осі корпусу 1 і відбивача 5 сумісні. В нижній частині пристрою в зазорі між відбивачем 5 і корпусом 1 в поздовжній площині розміщені заслінки 7, які кріпляться до боковин 8 корпусу 1 і виконані з можливістю повороту навколо власної осі. Електрична схема пристрою для обігрівання молодняку тварин передбачає одночасне вмикання джерела інфрачервоного випромінювання й вентилятора. Комп’ютерна верстка Л. Ціхановська 4 Пристрій для обігрівання молодняку тварин працює таким чином. Підведена електрична енергія до пристрою для обігрівання молодняку тварин в джерелі інфрачервоного випромінювання 4 перетворюється в променеву енергію. Одна частина прямих променів від джерела інфрачервоного випромінювання 4 йде по оптичній осі на опромінювану поверхню, друга частина променів падає на відбивач 5, де частково, відбившись від нього, змішується з прямими променями від джерела 4 на опромінюваній поверхні, а частково поглинається відбивачем 5 і нагріває його. Та частина енергії, яка витрачається на контактний і конвективний нагрів патрона 3, джерела інфрачервоного випромінювання 4 і стінок відбивача 5 за допомогою вентилятора 2 відбирається потоком холодного повітря, який розподіляється на два потоки: один з них, проходячи через отвір 6 відбивача 5 вздовж патрона 3 і джерела інфрачервоного випромінювання 4, за рахунок конвекції нагрівається і подається на опромінювану поверхню, а другий потік, проходячи через зазор між корпусом 1 і відбивачем 5, за рахунок конвекції відбивача 5 нагрівається і через заслінку 7 перерозподіляється на опромінювану поверхню, де змішується з першим потоком. В залежності від кута нахилу площини заслінки 7 до оптичної осі пристрою можна перерозподіляти повітряні потоки на опромінюваній поверхні, чим забезпечується рівномірність опромінення, збільшується коефіцієнт корисної дії пристрою, підвищується якість і ефективність опромінювання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
